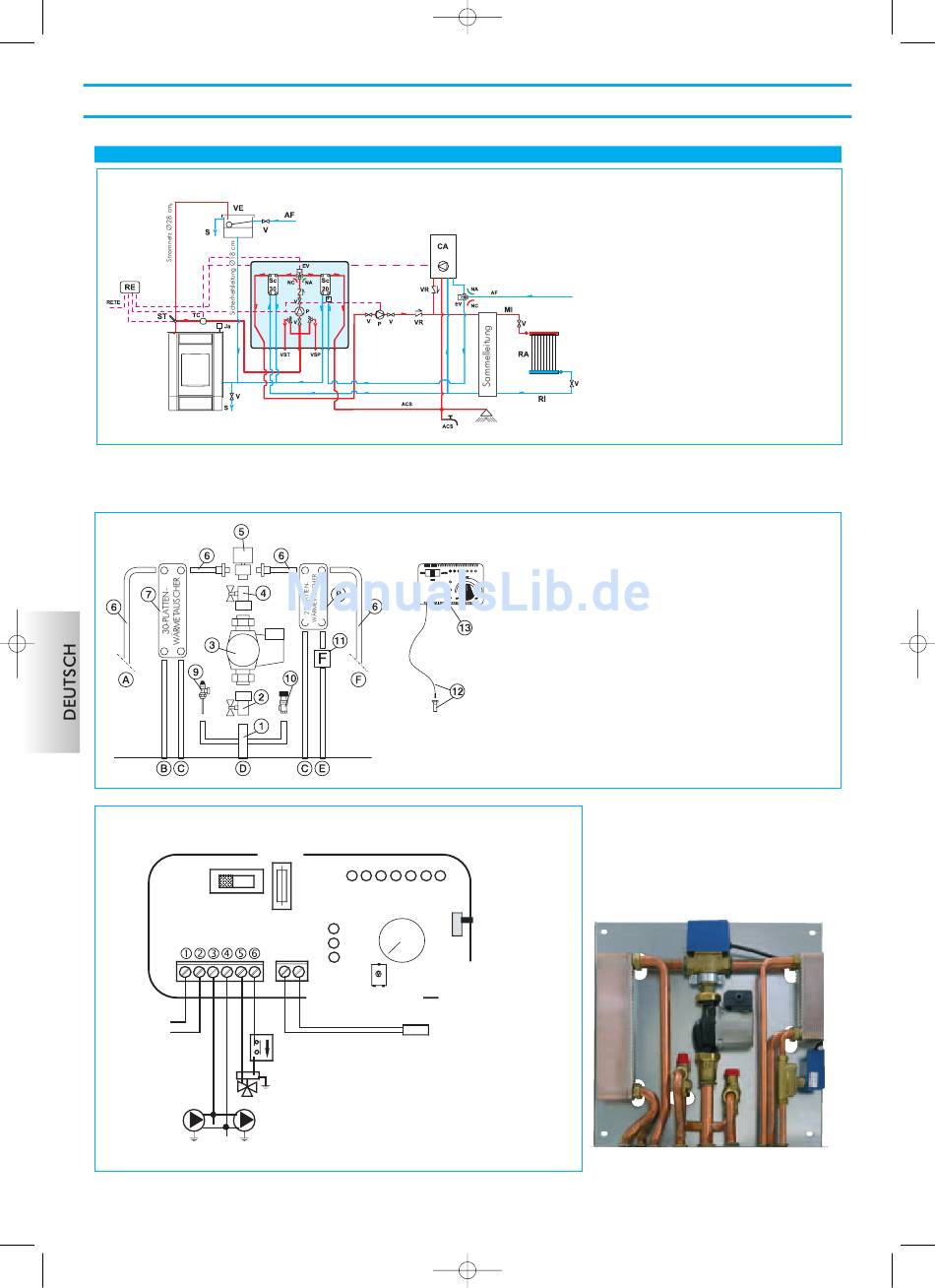

ANLAGE FÜR INSTALLATION MIT OFFENEM AUSDEHNUNGSGEFÄSS
BEISPIEL EINER HYDRAULIKANLAGE FÜR KAMINOFEN MIT SANITÄRHEISSWASSERERZEUGUNG + WANDHEIZKESSEL
Der Bausatz Kit 3 wurde geschaffen, um die Aufgabe der Installateure zu erleichtern; er enthält nämlich alle für eine ordnungsgemäße
Installation des Produkts erforderlichen Bestandteile.
NB: Die im Bausatz enthaltenen Geräte müssen vor der Wärmeabstrahlung des Kaminofen mittels Wärmeisolierungsmatten entsprechend
geschützt werden.
Bestandteile KIT 3
Regler im Bausatz enthalten
Stromversorgung
230V WS
Umwälzpumpe
A
110
12/05/2010
KIT 3
Regler im Bausatz
Die Artikelnummern sind in Klammern angegeben.
Fusibile
Anzeige
Ventilregelung
20-80° C
Umwälzpumpe Ein
Alarm Übertemperatur
3-Wege-Ventil
Regelung Umwälzpumpe
20-80° C
Durchflusswächter
Achtung: Stromlos geschlossenen
Kontakt anschließen
3-Wege-Ventil
Umwälzpumpe
B
11.36
Pagina 111
ACS:
AF:
CA:
EV:
F:
MI:
NA:
NC:
P:
RA:
RE:
RI:
S:
Sc 20:
Sc 30:
V:
VE:
VR:
VSP:
VST:
Ja:
1
Sammelleitung aus Messing zu 1" m. Außengew.
2
Kugelhahn zu 1"
enthalten
3
Umwälzpumpe mit Anschlüssen zu 1" ½ (219660)
4
4 Rückschlagventil 1" (261910)
5
3-Wege-Elektroventil zu 1" m. Innengew. (143330)
Anschlussleitungen aus Kupfer
6
7
30-Platten-Wärmetauscher für Austausch
mit Kreislauf der Gasheizung (216620)
20-Platten-Wärmetauscher für
8
Sanitärheißwassererzeugung (205270)
9
Überhitzungsschutzventil zu ¾" (72940)
10
Sicherheitsventil zu 1,5 bar (143260)
11
Durchflusswächter (220830)
12
Schacht für Thermometer ½"
13
Elektronischer Regler (220780)
Anlagenvorlauf ¾"
A
Anlagenrücklauf ¾"
B
Rücklauf zum Heizofen ¾"
C
Vorlauf des Heizofens 1"
D
E
Sanitärkaltwasser ½"
Sanitärheißwasser ½"
F
AZIONI SUL SELETTORE
Selettore OFF
Selettore MAN
Selettore AUTO
Selezione allarme In posizione OFF esclusa
OFF
ON
Einschalten
Ausschalten
akustischer
Alarm
Sonde
(in den
entsprechenden
Schacht
einführen)
KIT 3
UNTER VERWENDUNG DES BAUSATZES
Sanitärheißwasser
Kaltwasser
Wandheizkessel
3-Wege-Elektroventil
Durchflusswächter
Anlagenvorlauf
Stromlos offener Kontakt
Stromlos geschlossener Kontakt
Umwälzpumpe
Heizkörper
Elektronischer Regler
Anlagenrücklauf
Abfluss
20-Platten-Wärmetauscher
30-Platten-Wärmetauscher
Ventil
Offenes Ausdehnungsgefäß
Rückschlagventil
Sicherheits-Druckventil 1,5 bar
Überhitzungsschutzventil
Automatische Entlüftung
Tutto spento
Circolatore forzato
Valvola impostata
Circolatore impostato
Valvola impostata
la segnalazione acustica
Art.-Nr. 261900
