KLIMA WARM multilingue_fra 30 04 2010.qxp

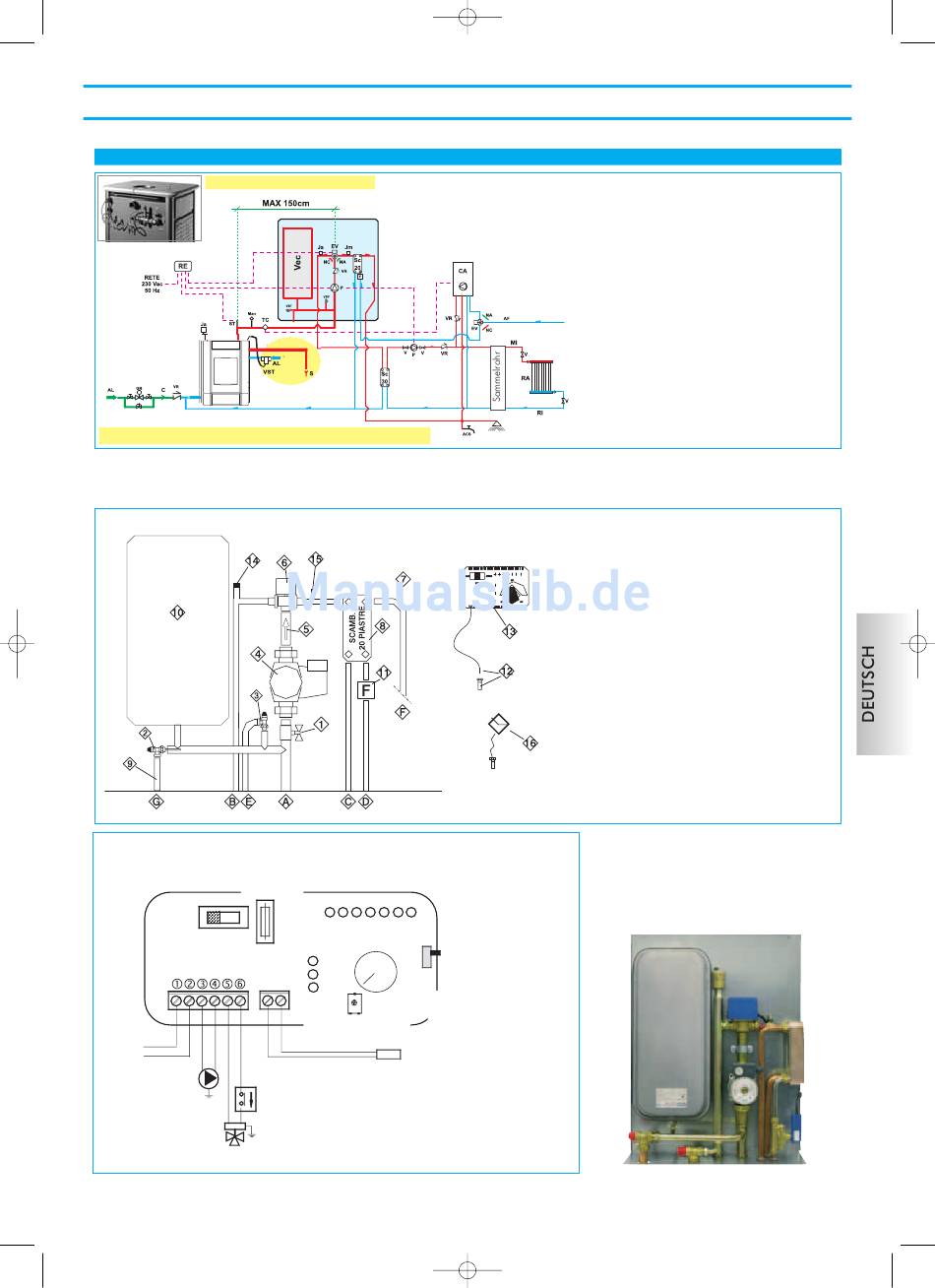

INSTALLATION BEI GESCHLOSSENEM AUSDEHNUNGSGEFÄß
WASSERANLAGE KAMINOFEN MIT SANITÄRHEIßWASSER-ERZEUGUNG
Detail des Sicherheitsventil-Anschlusses
ZU BEACHTEN: unbedingt notwendige Sicher-heitsverbindungen
Kit 6 ist verwirklicht worden, um die Aufgabe der Installateure zu erleichtern; es enthält sämtliche Teile, die für eine korrekte
Installation des Produktes erforderlich sind.
N.B. Die im Kit enthaltenen Geräte müssen vor den thermischen Ausstrahlungen des Kaminofens mit Isoliermatten geschützt werden.
Komponente KIT 6
Stromanschlüsse
Umwälzpumpe in betrieb
Übertemperatur-Warnung
Stromzufuhr
230 V WS
Umwälzpumpe
Dreiwegeventil
12/05/2010
KIT 6
Schutzsicherung
Anzeige
Ventilregelung
OFF
20-80° C
Dreiwegeventil
Ventilregelung
Umwälzpumpe 20-80° C
Sonde
(in den speziellen
Schacht einfügen)
Durchflusswächter
Achtung: Trennkontakt
anschließen
11.37
Pagina 116
MIT DER VERWENDUNG VON
1
2
Im Kit enthaltener
3
Regler
4
5
6
7
8
9
10
11
12
13
14
15
16
A
B
C
D
G
In Klammern die Bestellnummern
WÄHLSCHALTER-EINSTELLUNG
Wählschalter OFF
Wählschalter MAN
Wählschalter AUTO
Einstellung Alarmmelder Stellung OFF: keine
ON
Aktivierung /
Deaktivierung
der akustischen
Warnmeldung
ACS: Sanitärheißwasser
AF:
Kaltes Wasser
AL:
Zufuhr durch Wassernetz
C:
Belastung/Neu-Integrierung
EV:
Dreiwege-Magnetventil
NA: normal geöffnet
NC: Normal geschlossen
F:
Durchflusswächter
GR:
Druckverminderer
Ja:
Automatisches Entlüftungsventil
Jm:
Manuelles Entlüftungsventil
MAN:Manometer
MI:
Anlagenvorlauf
P:
Pumpe (Umwälzpumpe)
RA:
Heizkörper
RE:
Elektronischer Regler
RI:
Anlagenrücklauf
S:
Abfluss
SC:
Austauscher der Platten
ST:
Sonde Temperatura
V:
Ventil
Vec: offenes Dehnungsgefäß
VR:
Rückschlagventil
VSP: Überdruck-Sicherheitsventil mit 1,5 bar
VST: Überhitzungsschutzventil
Messingkollektor 1" M-F
Kugelventil von 1" (2619209
Zirkulator mit Anschlüssen 1"1/2 (219660)
Rückschlagventil 1" (261910)
Dreistufiges Elektroventil 1" M-F (143330)
Kabelverbindungen aus Kupfer
Austauscher 30 Platten für Wechsel mit Umlauf
Gasheizofen (216620)
Austauscher 20 Platten für Produktion von sanitärem
Warmwasser (205270)
Wärmeabflussventil ¾" (72940)
Sicherheitsventil 1,5 bar (143260)
Durchflussmesser (220830)
Schacht für Thermometer ½" + Sonde (175960)
Elektronischer Regler (220780)
Jolly für handbetätigte Belüftung ¼ " (284170)
Manometer (269590)
Rücklauf gegen Anlage ¾"
Rücklauf gegen Kaminofen ¾"
Förderleistungsanlage ¾"
Rücklauf von der Anlage 3/4"
Vorlauf des Kaminofens 1"
E
kaltes sanitäres Wasser ¾"
F
warmes sanitäres Wasser
Entladung überhitztes Ventil.
Anlage abgeschaltet
Umwälzpumpen laufen
immer/Ventil eingestellt
Umwälzpumpen laufen bei
Stellwert/Ventil eingestellt
akustischen Warnsignale
KIT 6
Bestennlr. 280600
KIT 6
