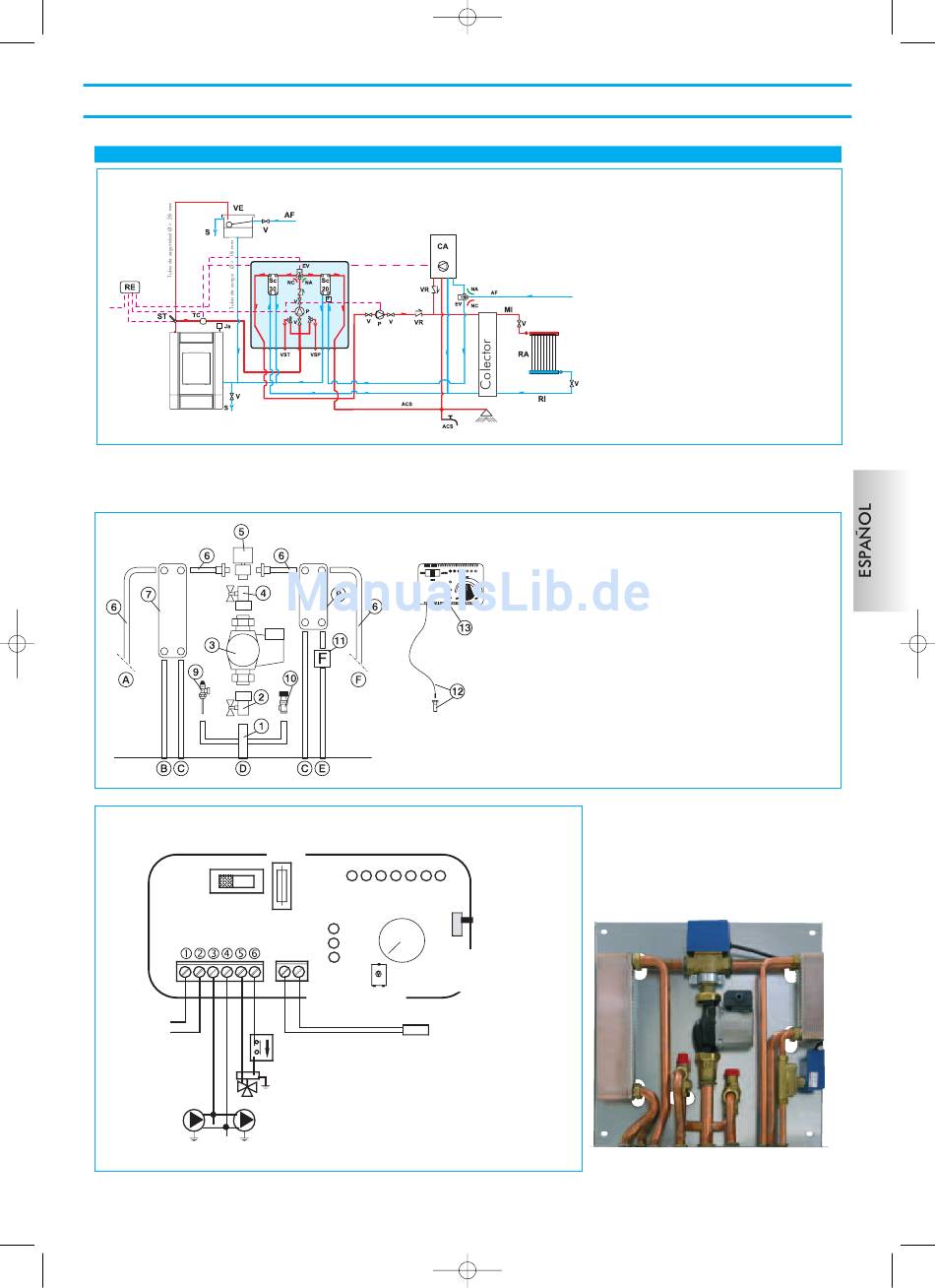

SISTEMA PARA LA INSTALACIÓN CON EL VASO ABIERTO
EJEMPLO DE INSTALACIÓN HIDRÁULICA PARA TERMOESTUFAS CON PRODUCCIÓN DE AGUA CALIENTE SANITARIA + CALDERA MURAL
Red
El kit 3 está realizado para facilitar la tarea de los instaladores, de hecho comprende todos los componentes necesarios para una correc-
ta instalación del producto.
Nota: los equipos incluidos en el kit deben estar protegidos oportunamente de la irradiación térmica de la termoestufa, mediante el uso
de revestimientos aislantes.
Componentes KIT 3
Conexiones eléctricas
Alarma exceso temperatura
Alimentación
230Vac
Circulador A
12/05/2010
KIT 3
Regulador incluido en
el KIT
Entre paréntesis los código de venta
Fusible
Visualización
Regulación de la válvula
20-80° C
Circulador activo
Válvula de 3 vías
Regulación Circulador
20-80° C
Sonda
(introducir
Fluxostato
en el correspondiente
pozo)
Atención: conectar el contacto
normalmente cerrado
Válvula de 3 vías
Circulador B
11.34
Pagina 88
ACS:
AF:
CA:
EV:
F:
MI:
NA:
NC:
P:
RA:
RE:
RI:
S:
Sc 20:
Sc 30:
V:
VE:
VR:
VSP:
VST:
Ja:
1
Colector de latón 1" M-F
2
Válvula de esfera de 1"
3
Circulador con uniones de 1" ½(219660)
4
Válvula de no retorno 1" (261910)
5
Electroválvula de 3 vías 1" M-F (143330)
6
Uniones de cobre
7
Intercambiador 30 placas para intercambio
con circuito de la caldera de gas (216620)
8
Intercambiador 20 placas para la producción de
agua caldera sanitaria (205270)
9
Válvula de descarga térmica de ¾" (72940)
10
Válvula de seguridad 1,5 bar de ¾" (143260)
11
Fluxostato (220830)
12
Pozo para termómetro ½" + sonda(175960)
Regulador electrónico (220780)
13
A
Envío a la instalación ¾"
B
Retorno de la instalación ¾"
C
Retorno a la termoestufa ¾"
D
Envío de la termoestufa 1"
E
Agua fría sanitaria ½"
F
Agua caliente sanitaria ½"
ACCIONES EN EL SELECTOR
Selector OFF
Selector MAN
Selector AUTO
Selección alarma
OFF
ON
aActivación
Desactivación
alarma
acústica
KIT 3
KIT 3
CON EL USO DE
Agua caliente Sanitaria
Agua fría
Caldera mural
Electroválvula de 3 vías
Fluxostato
Envío Instalación
Normalmente Abierta
Normalmente cerrada
Bomba (circulador)
Radiadores
Regulador electrónico
Retorno instalación
Descarga
Intercambiador 20 placas
Intercambiador 30 placas
Válvula
Vaso de Expansión abierto
Válvula de no retorno
Válvula de seguridad a presión 1,5 bar
Válvula de descarga térmica
Jolly respiradero automático
Todo apagado
Circulador forzado
Válvula programada
Circulador configurado
Válvula programada
En posición OFF excluída
el aviso acústico
cod. 261900
