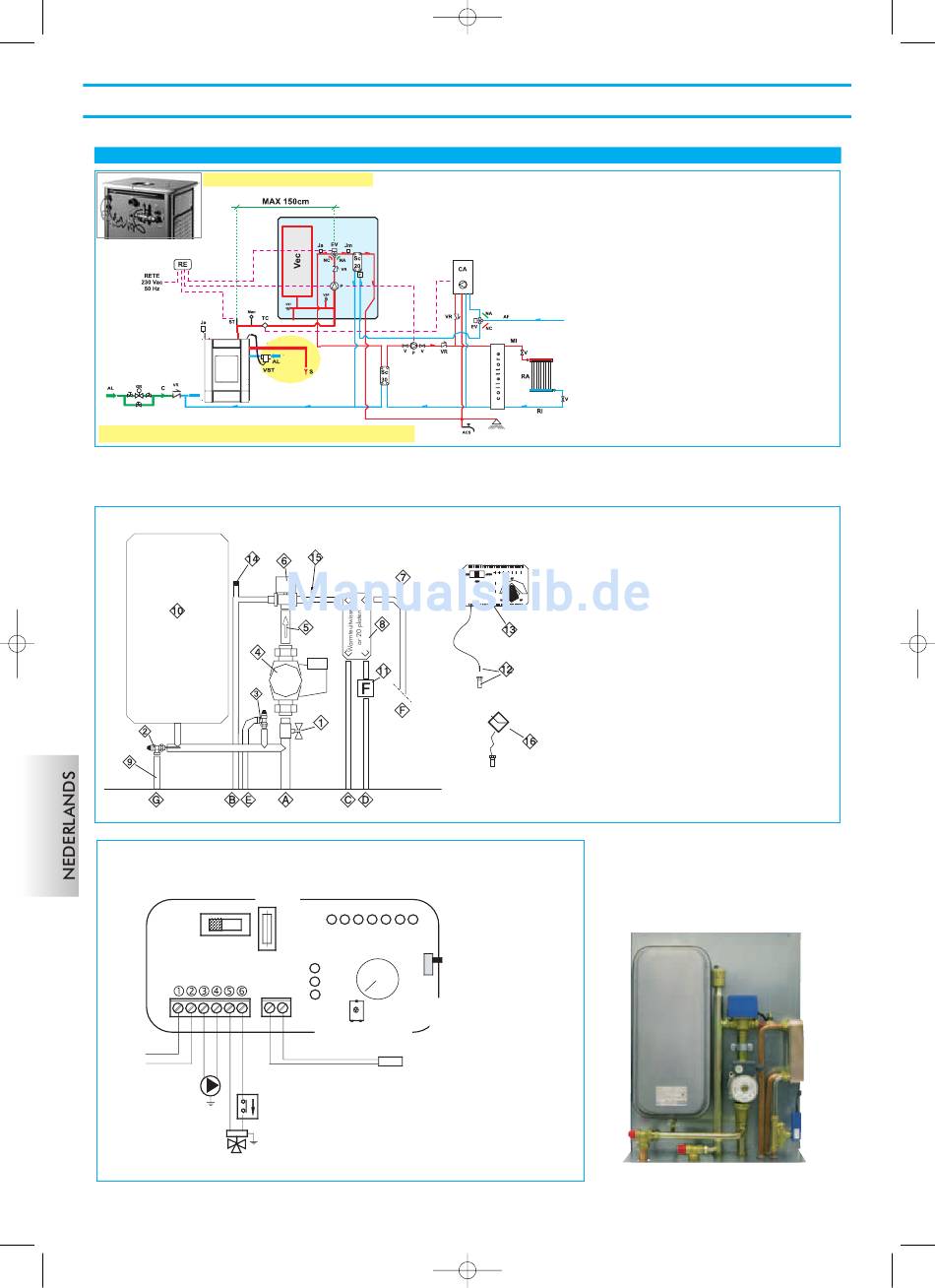

INSTALLATIE VOOR MONTAGE MET GESLOTEN VAT
EVOORBEELD VAN EEN HYDRAULISCHE INSTALLATIE VOOR INBOUWHAARD MET PRODUCTIE VAN WARM TAPWATER
bijzondere aansluiting veiligheidsklep
N.B.: noodzakelijke aansluitingen voor de veiligheid
Het pakket 6 werd gerealiseerd om de taak van de installatietechnici te vereenvoudigen; het bevat inderdaad alle onderdelen die nodig
zijn voor een correcte installatie van het product.
NB: de apparatuur die in het pakket is inbegrepen moet op geschikte wijze tegen de thermische straling van de thermokachel beschermd
worden middels isolerende dekens.
Onderdelen PAKKET 6
Elektrische aansluitingen
Voeding
230Vac
Circulator
Driewegklep
138
12/05/2010
PAKKET 6
Zekering
Visualisering
Afstelling klep
20-80° C
Circulator actief
Alarm overtemperatuur
Driewegklep
Afstelling Circulator
20-80° C
Debietregelaar
Opgelet: verbind het
normaal gesloten contact
11.38
Pagina 139
Regelaar en manometer
inbegrepen in het
PAKKET
De codes staan tussen haakjes
OFF
ON
Activering
Deactivering
akoestisch alarm
Sonde
(voeg in de hiervoor
bestemde put)
PAKKET 6
MET GEBRUIK VAN
ACS:
Warm tapwater
AF:
Koud water
AL:
Toevoer waterleidingsnet
C:
Laden/Reïntegratie
EV:
Drieweg elektroklep
NA:
Normaal Open
NC:
Normaal gesloten
F:
Debietregelaar
GR:
Vulgroep
Ja:
Joker automatische ontluchting
Jm:
Joker manuele ontluchting
MAN:
Manometer
MI:
Toevoer Installatie
P:
Pomp (circulator)
RA:
Radiators
RE:
Elektronische regelaar
RI:
Retour Installatie
S:
Afvoer
SC:
Wisselaar met platen
ST:
Temperatuursonde
V:
Kogelklep
Vec:
Gesloten expansievat
VR:
Terugslagklep
VSP:
Drukveiligheidsklep
VST:
Thermische afvoerklep
1" kogelklep
1
2
Thermische afvoerklep (72940)
Overdrukklep (284220)
3
4
Circulator (219660)
5
Verbindingselementen met 1" terugslagklep (284180)
6
3-wegs ¾" M elektroklep (283690)
7
Verbindingselementen
8
Warmteuitwisselaar 20 platen voor de productie
van warm water voor sanitair gebruik (284300)
9
Afvoerelement overtemperatuur klep
10
Gesloten expansievat (283680)
Debietregelaar (220830)
11
12
Ruimte voor thermometer ½" + meter (175960)
Elektronische Regelaar (220780)
13
14
Jolly automatische ontluchting 3/8" (284150)
15
Jolly handmatige ontluchting ¼" (284170)
Drukmeter (269590)
16
Toevoer naar thermokachel
A
Toevoer naar installatie
B
C
Terugvoer naar thermokachel
Koud water voor sanitair gebruik
D
Afvoer overdrukklep
E
Warm water voor sanitair gebruik
F
Afvoer overtemperatuur klep
G
BEDIENING KEUZESCHAKELAAR
Keuzeschakelaar op OFF
Alles uit
Keuzeschakelaar op MAN Circulator geforceerd
Klep ingesteld
Keuzeschakelaar op AUTO Circulator ingesteld
Klep ingesteld
Keuze van alarm
In OFF-stand is de
geluidsignalering uitgesloten
PAKKET 6
cod. 280600
