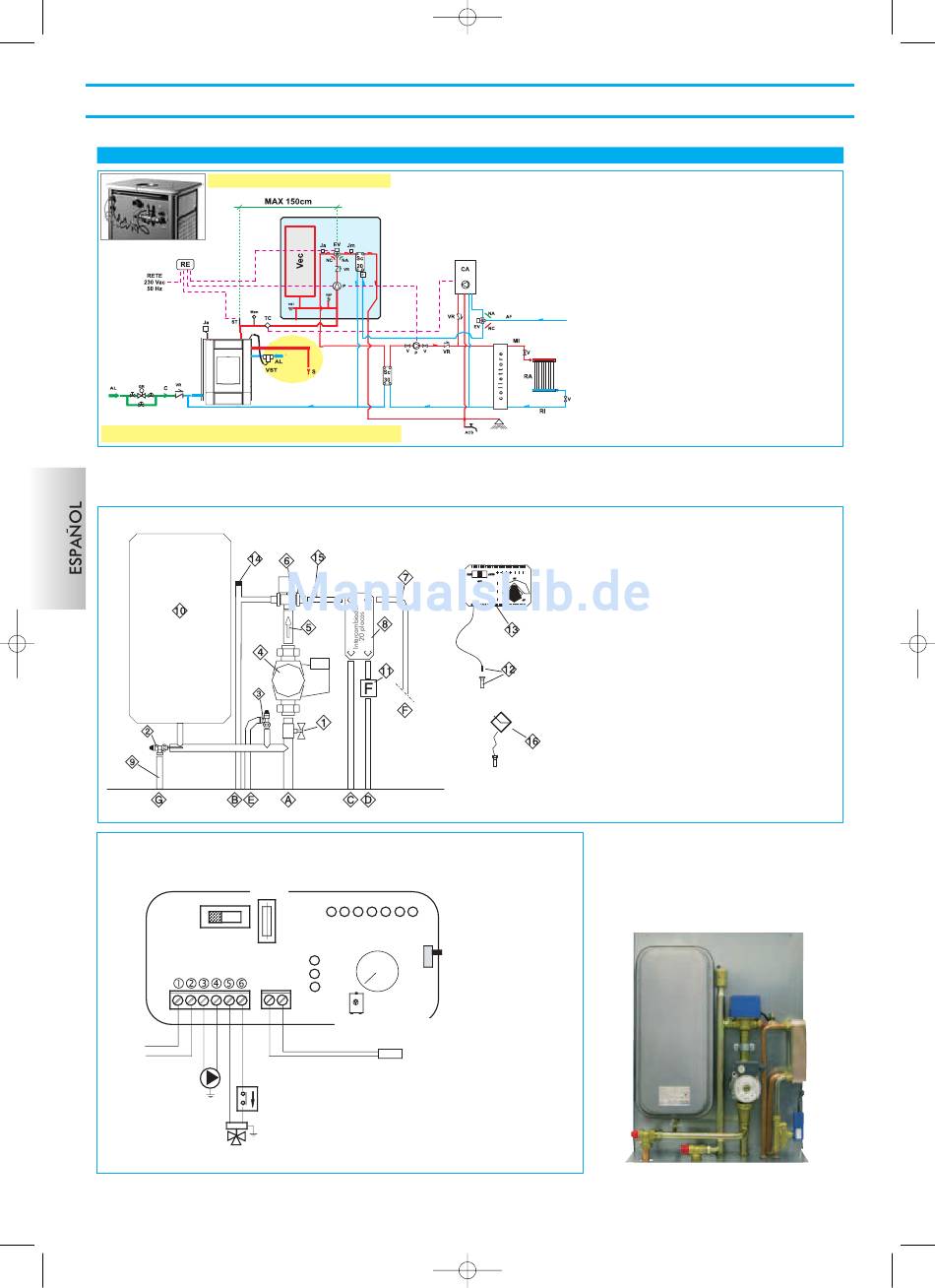

SISTEMA PARA LA INSTALACIÓN CON EL VASO CERRADO
EJEMPLO DE INSTALACIÓN HIDRÁULICA PARA TERMOESTUFAS CON PRODUCCIÓN DE AGUA CALIENTE SANITARIA
particular conexión válvula de seguridad
NOTA BIEN: conexiones indispensables para la seguridad
El kit 6 está realizado para facilitar la tarea de los instaladores, de hecho comprende todos los componentes necesarios para una correc-
ta instalación del producto.
Nota: los equipos incluidos en el kit deben estar protegidos oportunamente de la irradiación térmica de la termoestufa, mediante el uso
de revestimientos aislantes.
Componenti KIT 6
Conexiones eléctricas
Alarma exceso temperatura
Alimentación
230Vac
Circulador
Válvula de 3 vías
92
12/05/2010
KIT 6
Fusible
Visualización
Regulación de la válvula
OFF
20-80° C
Circulador activo
ON
Válvula de 3 vías
Regulación Circulador
20-80° C
Sonda
(introducir en el correspondiente pozo)
Fluxostato
Atención: conectar el contacto
normalmente cerrado
11.35
Pagina 93
ACS:
AF:
AL:
C:
EV:
NA:
NC:
F:
GR:
Ja:
Jm:
MAN:
MI:
P:
RA:
RE:
RI:
S:
SC:
ST:
V:
Vec:
VR:
VSP:
VST:
1
2
Regulador y manómetro
3
incluido en el KIT
4
5
6
7
8
9
10
11
12
13
14
15
16
A
B
C
D
E
F
Entre paréntesis los código de venta
G
ACCIONES EN EL SELECTOR
Selector OFF
Selector MAN
Selector AUTO
Selección alarma
Activación
Desactivación
alarma
acústica
KIT 6
KIT 6
CON EL USO DE
Agua caliente Sanitaria
Agua fría
Alimentación red hídrica
Carga/Reintegro
Electroválvula de 3 vías
Normalmente Abierta
Normalmente cerrada
Fluxostato
Grupo llenado
Jolly de respiradero automático
Jolly de respiradero manual
Manómetro
Envío Instalación
Bomba (circulador)
Radiadores
Regulador electrónico
Retorno instalación
Descarga
Intercambiador de placas
Sonda Temperatura
Válvula de esfera
Vaso expansión cerrado
Válvula de no retorno
Válvula de seguridad a presión
Válvula de descarga térmica
Válvula de esfera de 1"
Válvula de descarga térmica (72940)
Válvula de exceso de presión (284220)
Circulador (219660)
Válvula de no retorno 1" (284180)
Electroválvula de 3 vías ¾ M (283690)
Uniones
Intercambiador 20 placas para producción de
agua caliente sanitaria (284300)
Tronco descarga válvula exceso de temperatura
Vaso de expansión cerrado (283680)
Flujostato (220830)
Pozo para termómetro ½" + sonda (175960)
Regulador electrónico (220780)
Jolli de respiradero automático 3/8" (284150)
Jolli de respiradero manual 1/4" (284170)
Manómetro (269590)
Envío a la termoestufa
Envío a la instalación
Retorno a la termoestufa
Agua fría sanitaria
Descarga válvula exceso de presión
Agua caliente sanitaria
Descarga válvula exceso de temperatura
Todo apagado
Circulador forzado
Válvula programada
Circulador configurado
Válvula programada
En posición OFF excluída
el aviso acústico
cód. 280600
