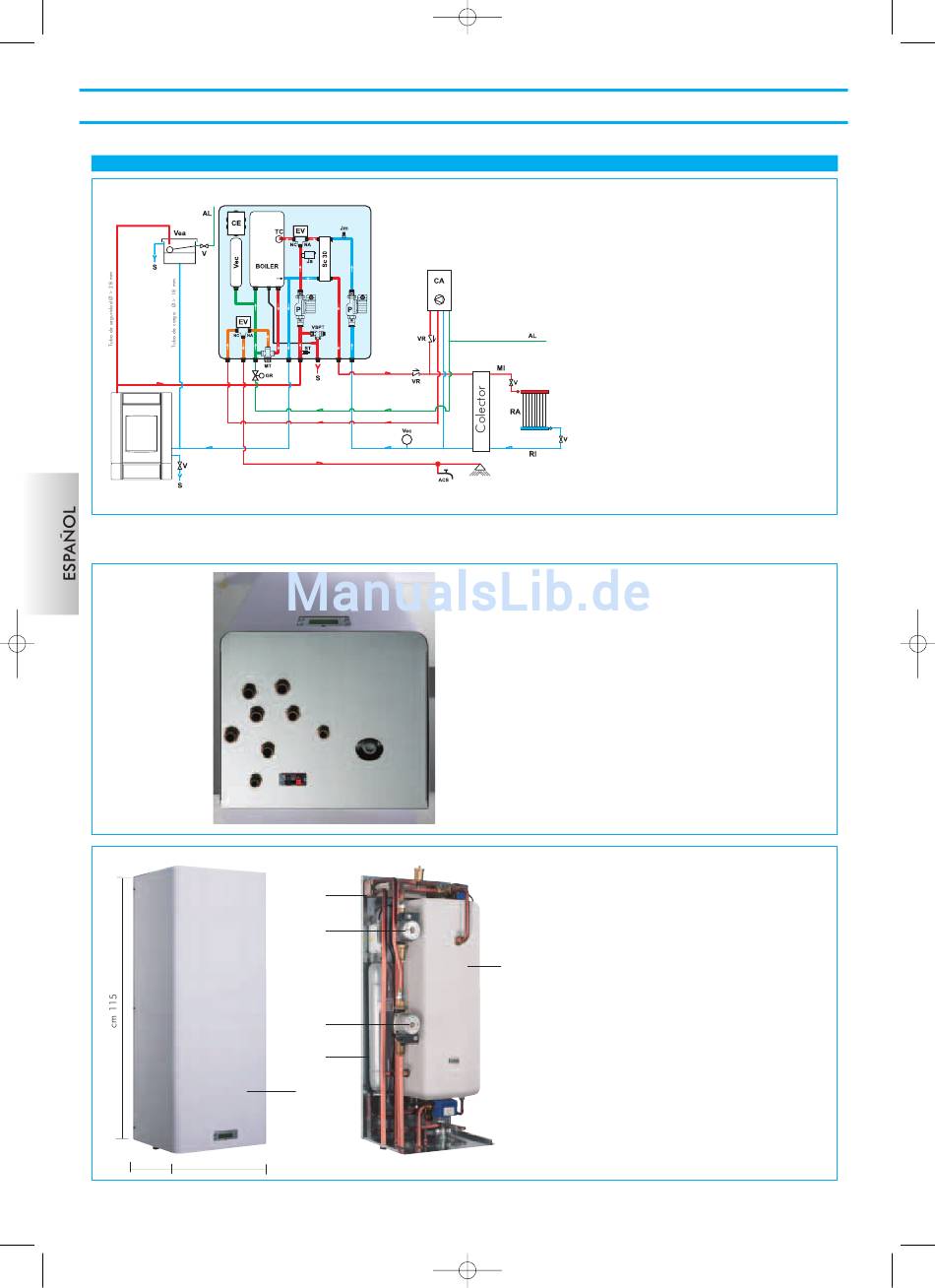

IMPIANTO PER INSTALLAZIONE A VASO APERTO/CHIUSO
ESEMPIO DI IMPIANTO IDRAULICO PER TERMOSTUFA CON PRODUZIONE DI ACQUA CALDA SANITARIA IN ACCUMULO + CALDAIA MURALE
IDROKIT está realizado para facilitar la tarea de los instaladores, de hecho comprende todos los componentes necesarios para una
correcta instalación del producto.
cm 44
cm 45
90
12/05/2010
IDROKIT
10
2
1
4
3
5
9
7
6
8
11
A
B
D
E
F
11.35
Pagina 91
ACS:
AF:
AL:
C:
CE:
EV:
NA:
NC:
GR:
Ja:
Jm:
MI:
MT:
P:
RA:
RI:
S:
SC30:
ST:
TC:
V:
Vea:
Vec:
VR:
VSPT:
VCA:
1 retorno calefacción
2 agua caliente sanitaria caldera de gas
3 envio termoestufas
4 descarga
5 agua caliente sanitaria
6 envio termoestufas
7 retorno calefacción
8 red hidraúlica
9 regulación mezclador termoestático
10 panel sinóptico
11 toma auxiliar para termostato ambiente
A Intercambiador de 30 placas
B circulador primario (en la versión de leña)
C
C calentador 50 litros
D circulador instalación calefacción
E vaso de expansión cerrado
F Revestimiento para instalación a vista
IDROKIT
IDROKIT
CON UTILIZZO DI
Agua caliente Sanitaria
Agua fría
Alimentación red hídrica
Carga/Reintegro
Cental electrónica
Electroválvula de 3 vías
Normalmente Abierta
Normalmente cerrada
Reductor de presión
Jolly de respiradero automático
Jolly de respiradero manual
Envío Instalación
Mezclador termoestático
Bomba (circulador)
Radiadores
Retorno instalación
Descarga
Intercambiador de 30 placas
Sonda Temperatura
Termostato de contacto
Válvula de esfera
Vaso expansione abierto
Vaso expansión cerrado
Válvula de no retorno
Válvula de seguridad pres. temper.
Caldera
cód. 601740
