Bedienung
Betriebsanleitung D869 e-con - 00.0 - 06/2023
1. Spulengehäuse-Klappe (6) hochstellen.
2. Leere Spule herausnehmen.
3. Volle Spule einlegen:
Wichtig
Spule so einlegen, dass die Spule sich beim Fadenabzug entge-
gengesetzt zum Greifer bewegt.
4. Greiferfaden durch den Schlitz (4) im Spulengehäuse führen.
5. Greiferfaden unter die Spannungsfeder (3) ziehen.
6. Greiferfaden durch den Schlitz (1) führen und ca. 3 cm nach-
ziehen.
7. Spulengehäuse-Klappe (6) schließen.

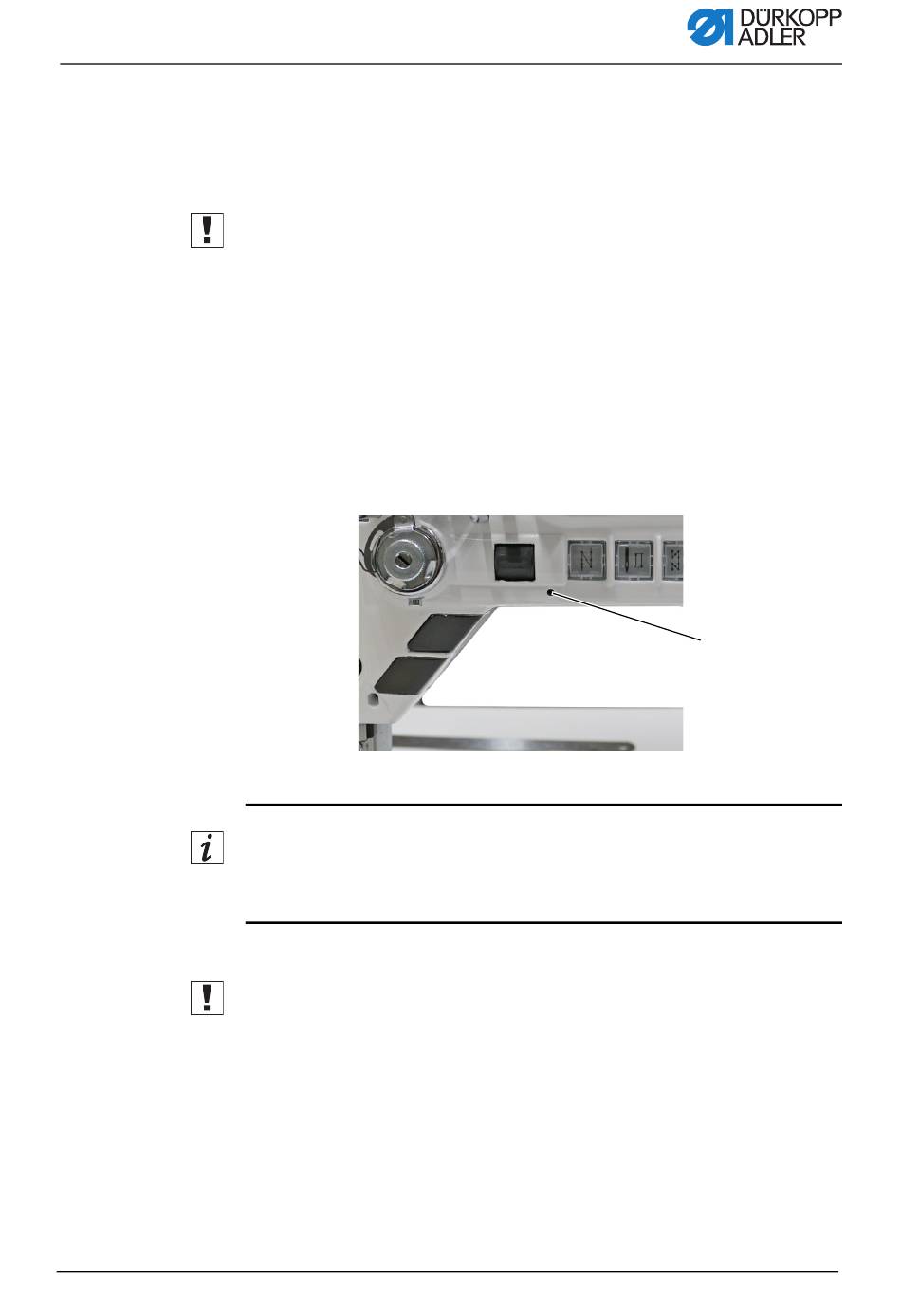

Abb. 17: Spule wechseln (2), Meldung Restfaden-Wächter
(7) - LED
Maschinen mit automatischem Restfaden-Wächter
Wenn der Greiferfaden gewechselt werden muss, leuchtet die
LED-Anzeigelampe (7) am Maschinenarm.
Wichtig
Die Spulen verfügen über eine Faden-Vorratsrille am Spulenkern.
Spule so in den Greifer setzen, dass die Faden-Vorratsrille unten
liegt. Sonst funktioniert der Restfaden-Wächter nicht.
⑦
