3. Verteiler-Box (4) unter die Tischplatte schrauben, dabei
Länge der Leitungen beachten.
4. Stromkabel (3) aus der Steuerung ziehen und in die Verteiler-
Box (4) stecken.
5. Leitung (2) der Verteiler-Box (4) in die Steuerung stecken.

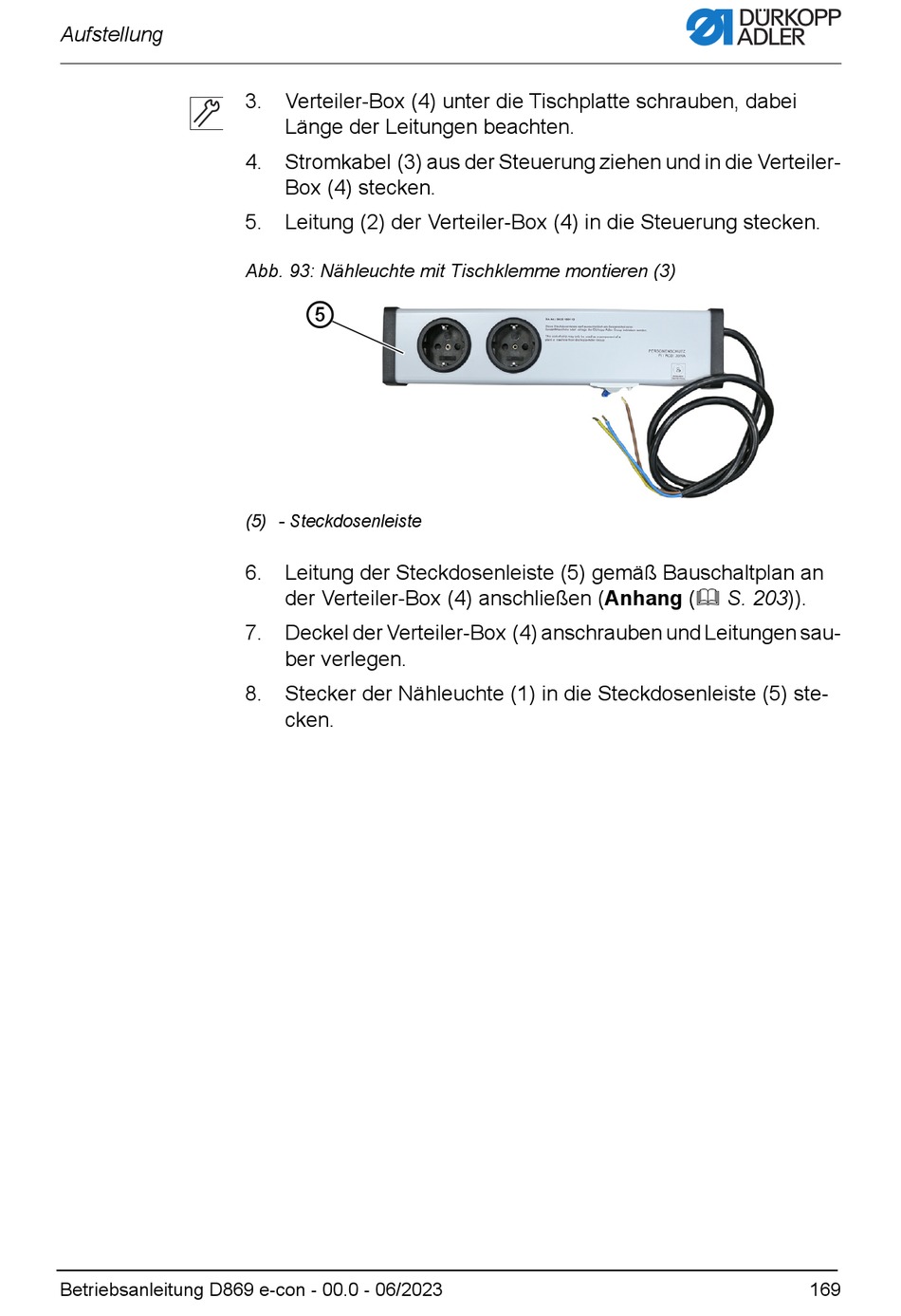

Abb. 93: Nähleuchte mit Tischklemme montieren (3)
⑤
(5) - Steckdosenleiste
6. Leitung der Steckdosenleiste (5) gemäß Bauschaltplan an
der Verteiler-Box (4) anschließen (Anhang ( S. 203)).
7. Deckel der Verteiler-Box (4) anschrauben und Leitungen sau-
ber verlegen.
8. Stecker der Nähleuchte (1) in die Steckdosenleiste (5) ste-
cken.
