Dürkopp Adler D869 e-con Betriebsanleitung Seite 30

28

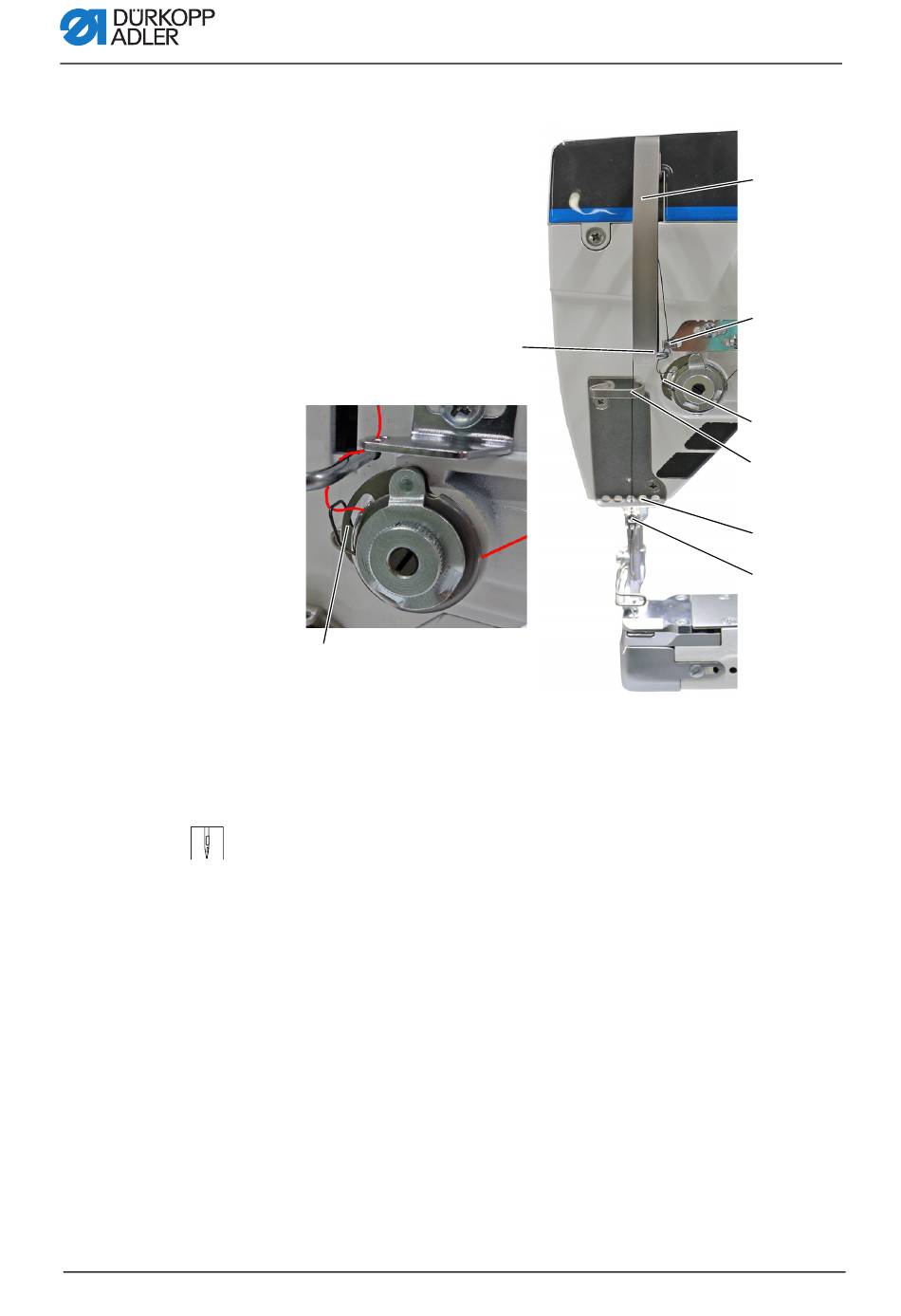

Abb. 8: Nadelfaden einfädeln (3)
②
(2) - Fadenanzugsfeder
(8) - Fadenführung
(9) - Untere Fadenführung
(10) - Obere Fadenführung
8. Faden von links nach rechts um den Stift (13) führen und von
unten nach oben durch das hintere Loch des Nadelfaden-
Regulators (11) führen.
9. Faden von rechts nach links durch die untere Führung des
Fadenhebels (12) fädeln.
10. Faden durch die obere Fadenführung (10) fädeln.
11. Faden durch ein Loch der unteren Fadenführung (9) fädeln.
⑬
(11) - Nadelfaden-Regulator
(12) - Fadenhebel (verdeckt)
(13) - Stift
Betriebsanleitung D869 e-con - 00.0 - 06/2023
Bedienung
⑫
⑪
②
⑩
⑨
⑧
