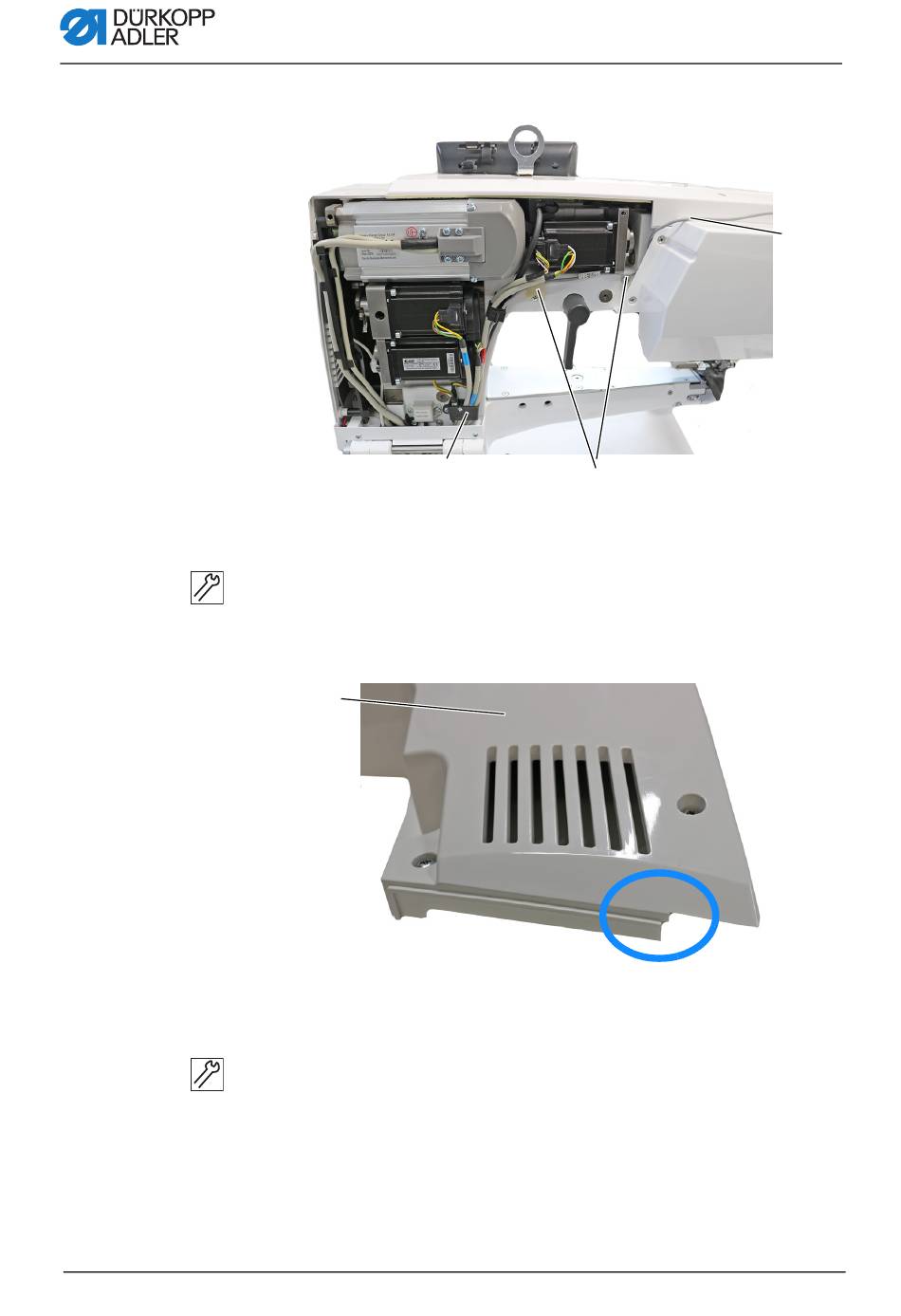

Abb. 81: LED-Nähleuchte montieren (3)
(6) - Führung
(7) - Schellen
5. Leitung (8) mit Schellen (7) im Maschinenarm verlegen.
6. Leitung (8) durch Führung (6) unter die Tischplatte verlegen.
Abb. 82: LED-Nähleuchte montieren (4)
①
(1) - Abdeckung
7. An der Abdeckung (1) ein Stück Material abfeilen (blau mar-
kiert), um Leitung (8) nicht zu beschädigen.
8. Abdeckung (1) montieren.
⑥ ⑦
(8) - Leitung
