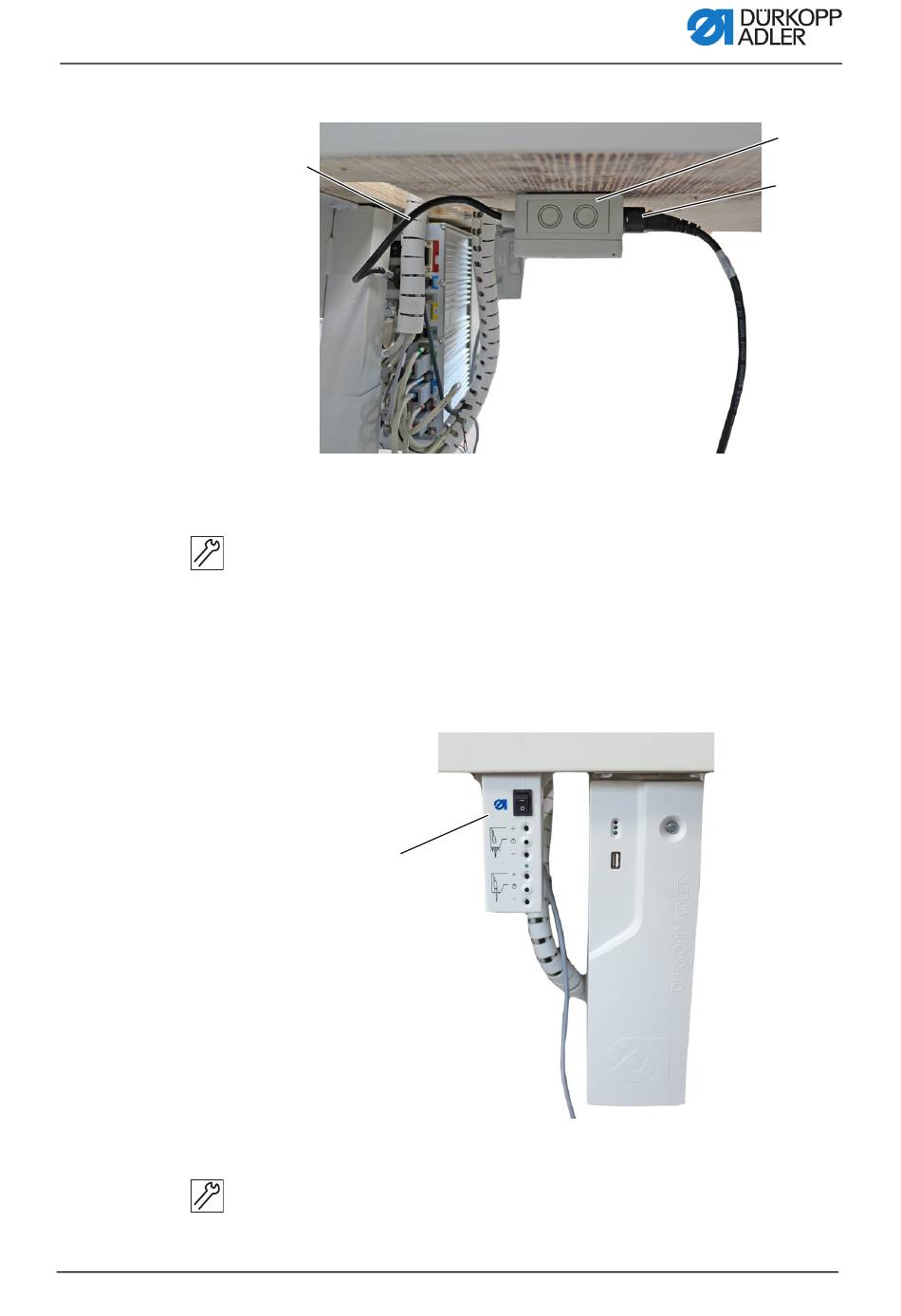

Abb. 83: LED-Nähleuchte montieren (5)
⑨
(9) - Leitung
(10) - Stromkabel
9.
Verteiler-Box (11) unter die Tischplatte schrauben, dabei
Länge der Leitungen beachten.
10. Stromkabel (10) aus der Steuerung ziehen und in die Vertei-
ler-Box (11) stecken.
11. Leitung (9) der Verteiler-Box (11) in die Steuerung stecken.
Abb. 84: LED-Nähleuchte montieren (6)
⑫
(12) - Nählicht-Transformator
12. Nählicht-Transformator (12) so an der Tischplatte montieren,
dass der Bediener guten Zugriff hat.
(11) - Verteiler-Box
⑪
⑩
