164
13. Leitung der LED-Nähleuchte gemäß Bauschaltplan am Näh-
licht-Transformator (12) anschließen (Anhang ( S. 203)).
14. Deckel der Verteiler-Box (11) anschrauben und Leitungen
sauber verlegen.
7.14 Nähleuchte CCEA montieren
HINWEIS
Sachschäden möglich!
Kabel können beschädigt werden und dadurch die Funktion
der Maschine beeinträchtigen.
Kabel immer so verlegen, dass keine Scheuer- oder
Quetschstellen bestehen.
Für die Montage der Nähleuchte mit Tischklemme benötigt man:
• Nähleuchte CCEA
• Verteiler-Box

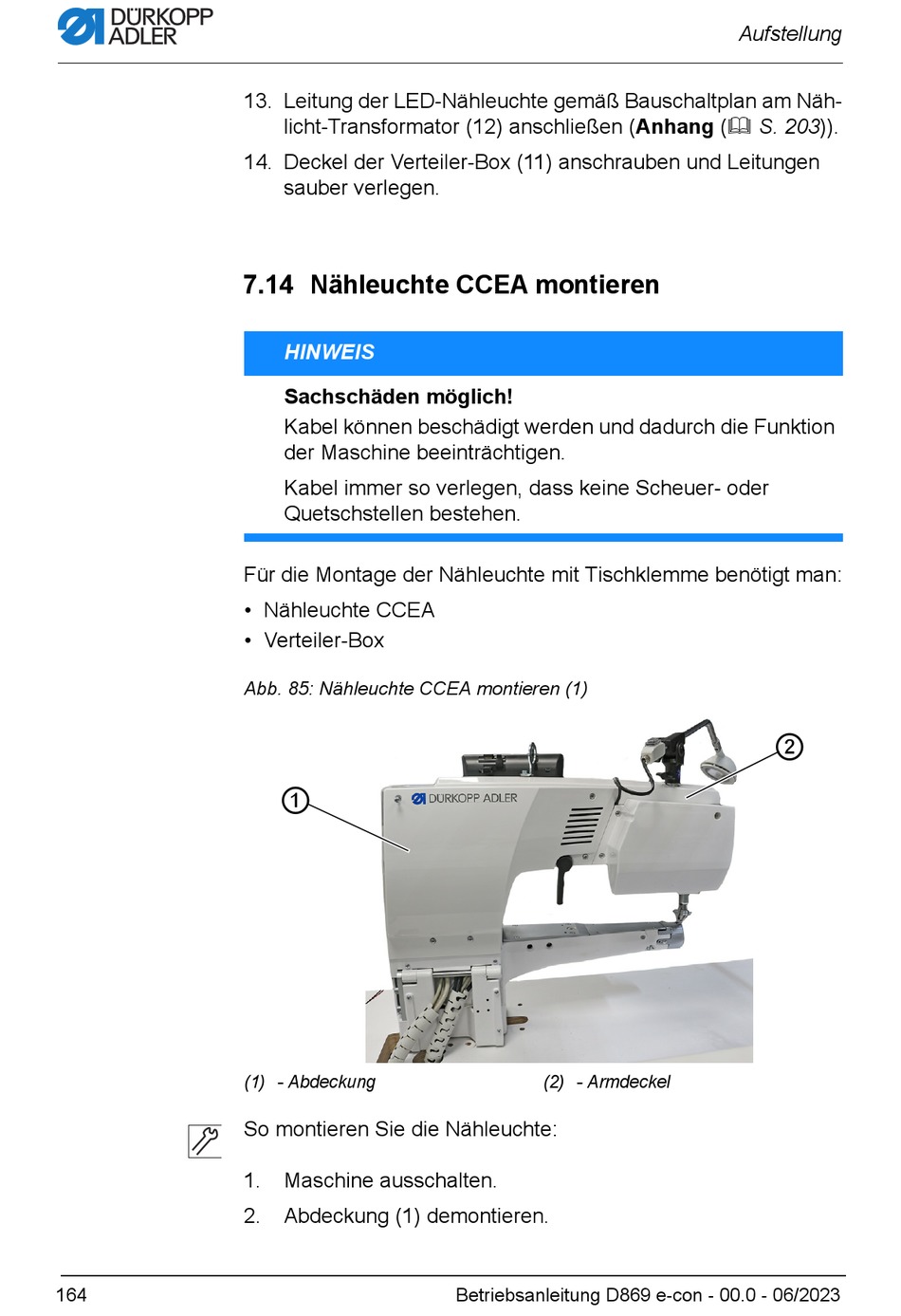

Abb. 85: Nähleuchte CCEA montieren (1)
①
(1) - Abdeckung
So montieren Sie die Nähleuchte:
1.
Maschine ausschalten.
2.
Abdeckung (1) demontieren.
(2) - Armdeckel
Betriebsanleitung D869 e-con - 00.0 - 06/2023
Aufstellung
②
