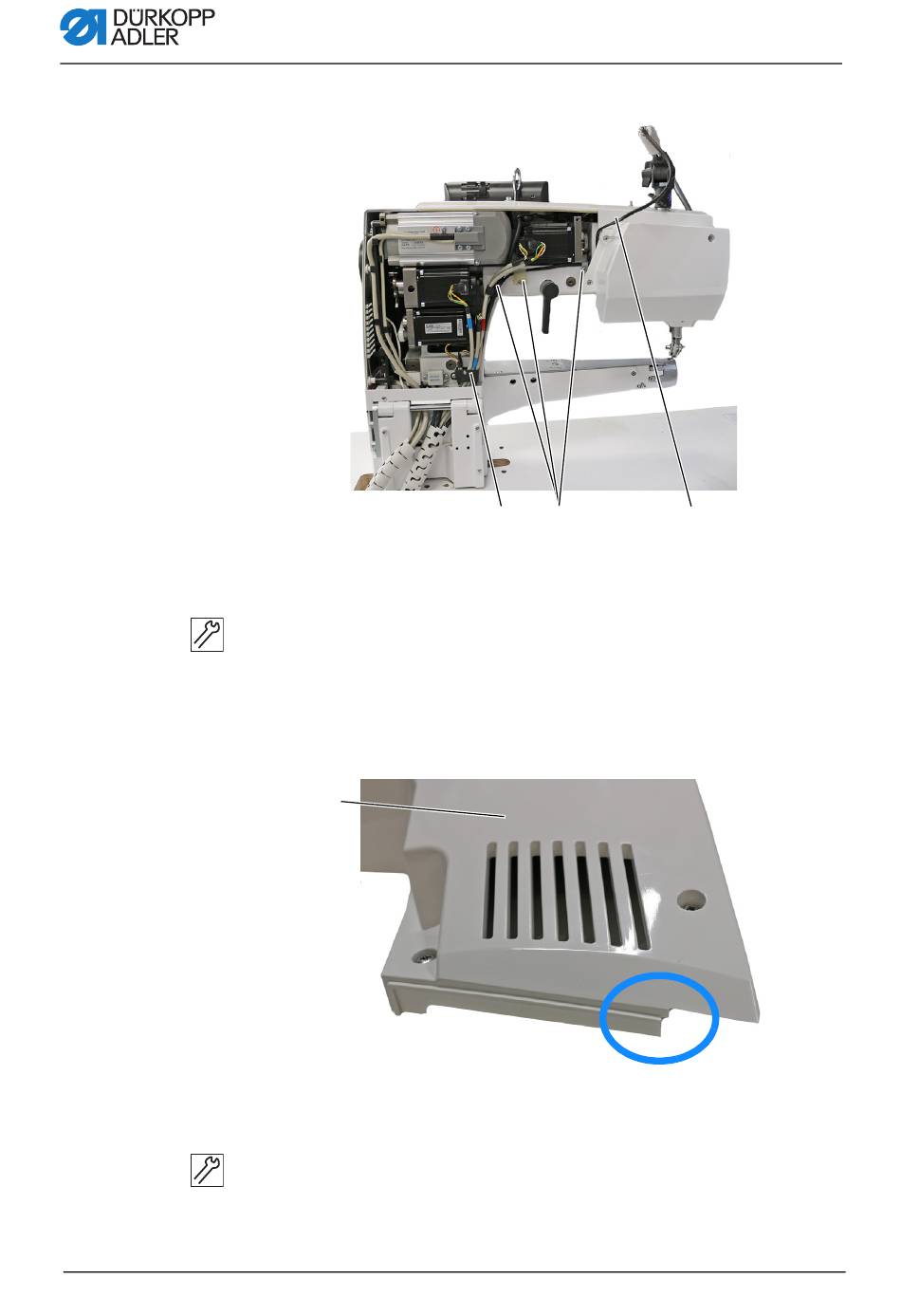

Abb. 88: Nähleuchte CCEA montieren (4)
(5) - Führung
(6) - Schellen
8.
Leitung (7) mit Schellen (6) im Maschinenarm verlegen
(Leitung (7) lang genug lassen, sodass die Nähleuchte noch
frei positioniert werden kann).
9.
Leitung (7) durch Führung (5) unter die Tischplatte verlegen.
Abb. 89: Nähleuchte CCEA montieren (5)
①
(1) - Abdeckung
10. An der Abdeckung (1) ein Stück Material abfeilen (blau mar-
kiert), um Leitung (7) nicht zu beschädigen.
11. Abdeckung (1) montieren.
⑤ ⑥
(7) - Leitung
