MICRO-EPSILON capaNCDT DT6228 Benutzerhandbuch Seite 14

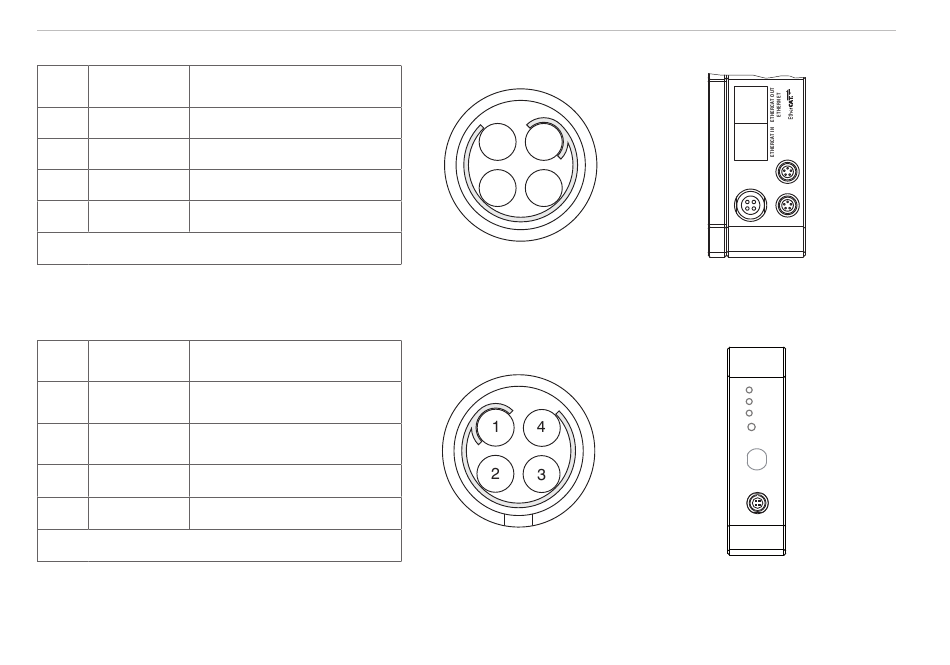

Anschlussbelegung Versorgung, Trigger
Pin Adernfarbe Beschreibung
PC6200-3/4
1 Braun +24 VDC Versorgung
2 Weiß GND Versorgung
3 Gelb Trigger IN+, TTL-Pegel
4 Grün Trigger IN-
Schirm
PC6200-3/4 ist ein 3 m langes, fertig konfektio-
niertes Versorgungs- und Triggerkabel.
Anschlussbelegung Analogausgang
Pin Adernfarbe Beschreibung
SCACx/4
1 Braun V
AUS
2 Gelb I
AUS
3 Grau GND, Analogmasse
4 Weiß GND, Analogmasse
Schirm
Analogmassen sind intern verbunden. SCACx/4
ist ein 3 m langes, 4-adriges Ausgangskabel. Es
wird als optionales Zubehör geliefert.
Seite 14
, (Bürde min. 10 kOhm)
, (Bürde max. 500 Ohm)
4 1
2
3
Ansicht: Lötseite,
4-pol. ODU-Buchse
Ansicht: Lötstiftseite,
4-pol. Kabelstecker
capaNCDT 6220 / 6222 / 6228 / 6230 / 6238
Inbetriebnahme
SYNC
IN
POWER/TRIG.
OUT
DT62xx
Versorgungseingang am Controller,
4-pol. Stecker
Range
LP Filter
Zero
Zero
SENSOR/CP
SIGNAL OUT
DL62xx
Signalausgang am Controller,
4-pol. Buchse
