Verbinden Sie beide Flachbandleitungen (5) des
vorhergehenden Demodulatormoduls mit dem neu-
en Demodulatormodul (6).

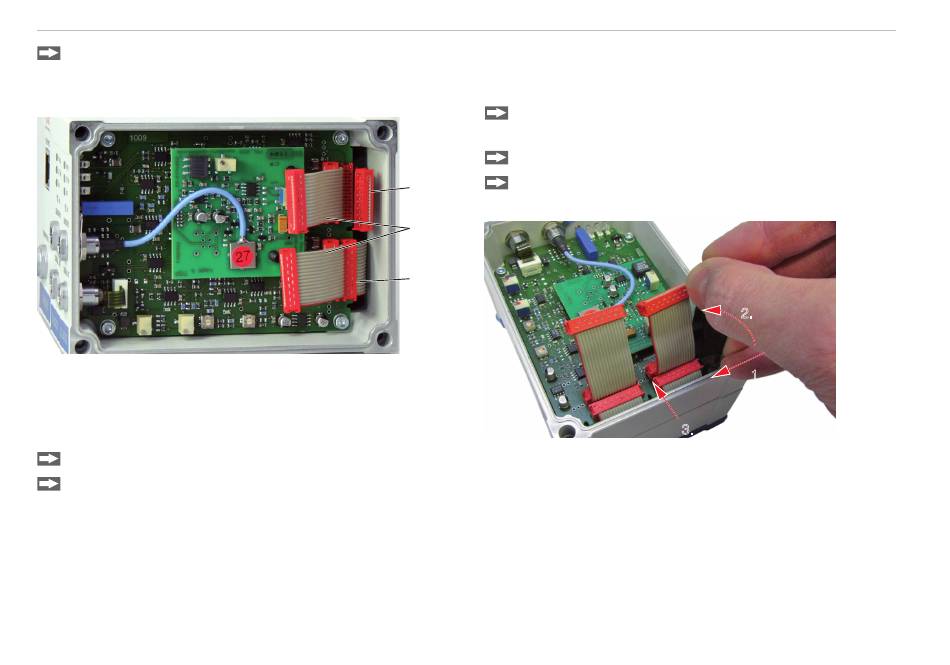

Verdrahtung Demodulatormodule
5 Verdrahtung vorhergehendes Demodulatormodul
6 Verdrahtung nachfolgendes Demodulatormodul
Setzen Sie den rechten Gehäusedeckel (3) auf.
Schrauben Sie die Hülsenmuttern (4b) an der rech-
ten Seite des Controllers auf die Gewindestangen
und ziehen Sie die Hülsenmuttern fest.
Seite 12
Die Verdrahtung zum vorhergehenden Demodulatormo-
dul (5) kann mit der mitgelieferten Aussteckhilfe, siehe
Zubehör, wie folgt gelöst werden:
1.
Drücken Sie die Aussteckhilfe mit der Ausfräsung
seitlich an den Stecker (5).
2.
Lösen Sie den Stecker mit einer Hebelbewegung.
3.
Lösen Sie die andere Seite des Steckers auf die
5
gleiche Weise.
6
5
Verwendung der Aussteckhilfe für die Verdrahtung der
Demodulatorelemente
capaNCDT 6220 / 6222 / 6228 / 6230 / 6238
Installation und Montage
2.
1.
3.
