Montage

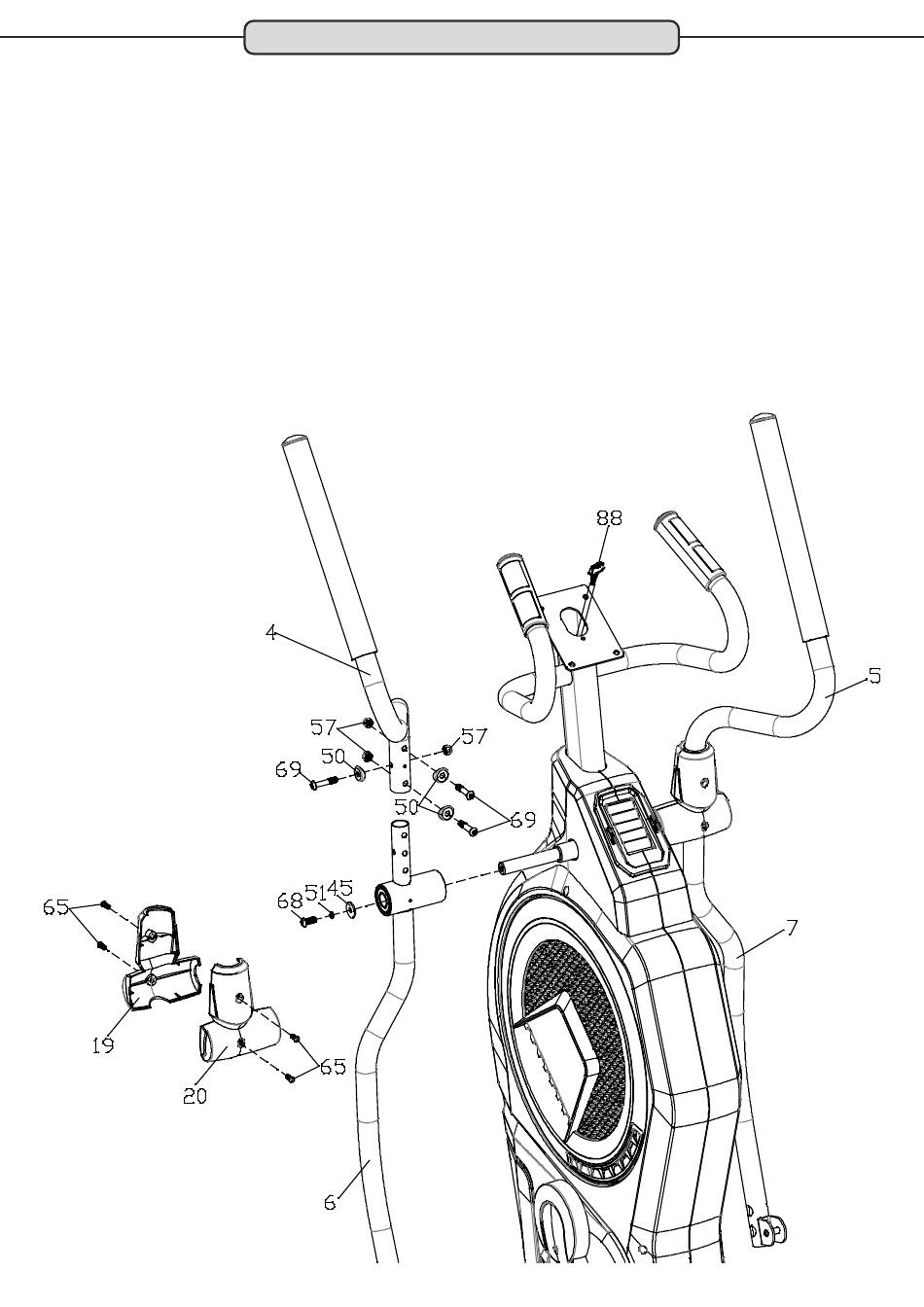

Schritt 3: Montage der Pendelrohre
Setzen Sie das linke Pendelrohr (6) in der sich auf der linken Seite des Hauptrahmens befindlichen
Achse ein.
Hinweis: Gerne können Sie die Achse zuvor mit handelsüblichem Mehrzweckfett gut einschmieren.
Befestigen Sie das Pendelrohr (6) dann mit einer Innensechskantschraube M8x20 (68) , einer
Federscheibe Ø8 (51) und einer Unterlegscheibe Ø8,2xØ25 (45).
Setzen Sie dann den linken Handgriff (4) von oben in das linke Pendelrohr (6) ein. Befestigen Sie
diesen mit drei Innensechskantschraube M8x40 (69), drei Distanzscheiben Ø8,5 (50) und drei
Sicherungsmuttern M8 (57).
Setzen Sie dann die beiden Pendelrohrabdeckungen (19-vorne/20-hinten) am Pendelrohr ein und
befestigen Sie dies mit je zwei Linsenkopfschrauben M5x15 (65).
Verfahren Sie dann ebenso mit dem rechten Pendelrohr (7) und dem rechten Handgriff (5).
8
