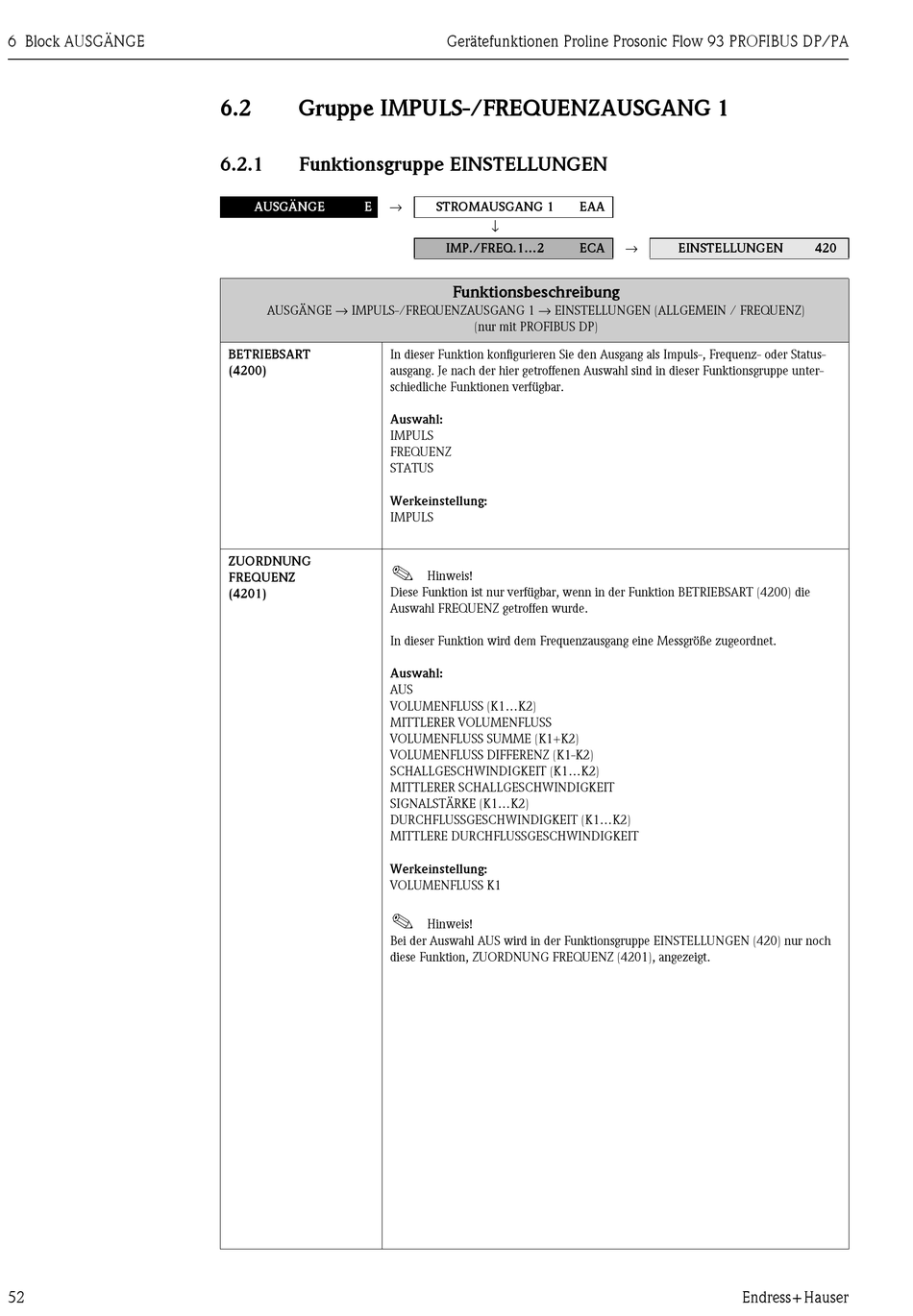

6 Block AUSGÄNGE
52
6.2
Gruppe IMPULS-/FREQUENZAUSGANG 1
6.2.1
Funktionsgruppe EINSTELLUNGEN
→
AUSGÄNGE
E
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG 1 → EINSTELLUNGEN (ALLGEMEIN / FREQUENZ)
BETRIEBSART
In dieser Funktion konfigurieren Sie den Ausgang als Impuls-, Frequenz- oder Status-
(4200)
ausgang. Je nach der hier getroffenen Auswahl sind in dieser Funktionsgruppe unter-
schiedliche Funktionen verfügbar.
Auswahl:
IMPULS
FREQUENZ
STATUS
Werkeinstellung:
IMPULS
ZUORDNUNG
!
FREQUENZ
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die
(4201)
Auswahl FREQUENZ getroffen wurde.
In dieser Funktion wird dem Frequenzausgang eine Messgröße zugeordnet.
Auswahl:
AUS
VOLUMENFLUSS (K1...K2)
MITTLERER VOLUMENFLUSS
VOLUMENFLUSS SUMME (K1+K2)
VOLUMENFLUSS DIFFERENZ (K1-K2)
SCHALLGESCHWINDIGKEIT (K1...K2)
MITTLERER SCHALLGESCHWINDIGKEIT
SIGNALSTÄRKE (K1...K2)
DURCHFLUSSGESCHWINDIGKEIT (K1...K2)
MITTLERE DURCHFLUSSGESCHWINDIGKEIT
Werkeinstellung:
VOLUMENFLUSS K1
!
Bei der Auswahl AUS wird in der Funktionsgruppe EINSTELLUNGEN (420) nur noch
diese Funktion, ZUORDNUNG FREQUENZ (4201), angezeigt.
Gerätefunktionen Proline Prosonic Flow 93 PROFIBUS DP/PA
STROMAUSGANG 1
EAA
↓
IMP./FREQ.1...2
ECA
Funktionsbeschreibung
(nur mit PROFIBUS DP)
Hinweis!
Hinweis!
→
EINSTELLUNGEN
Endress+Hauser
420
