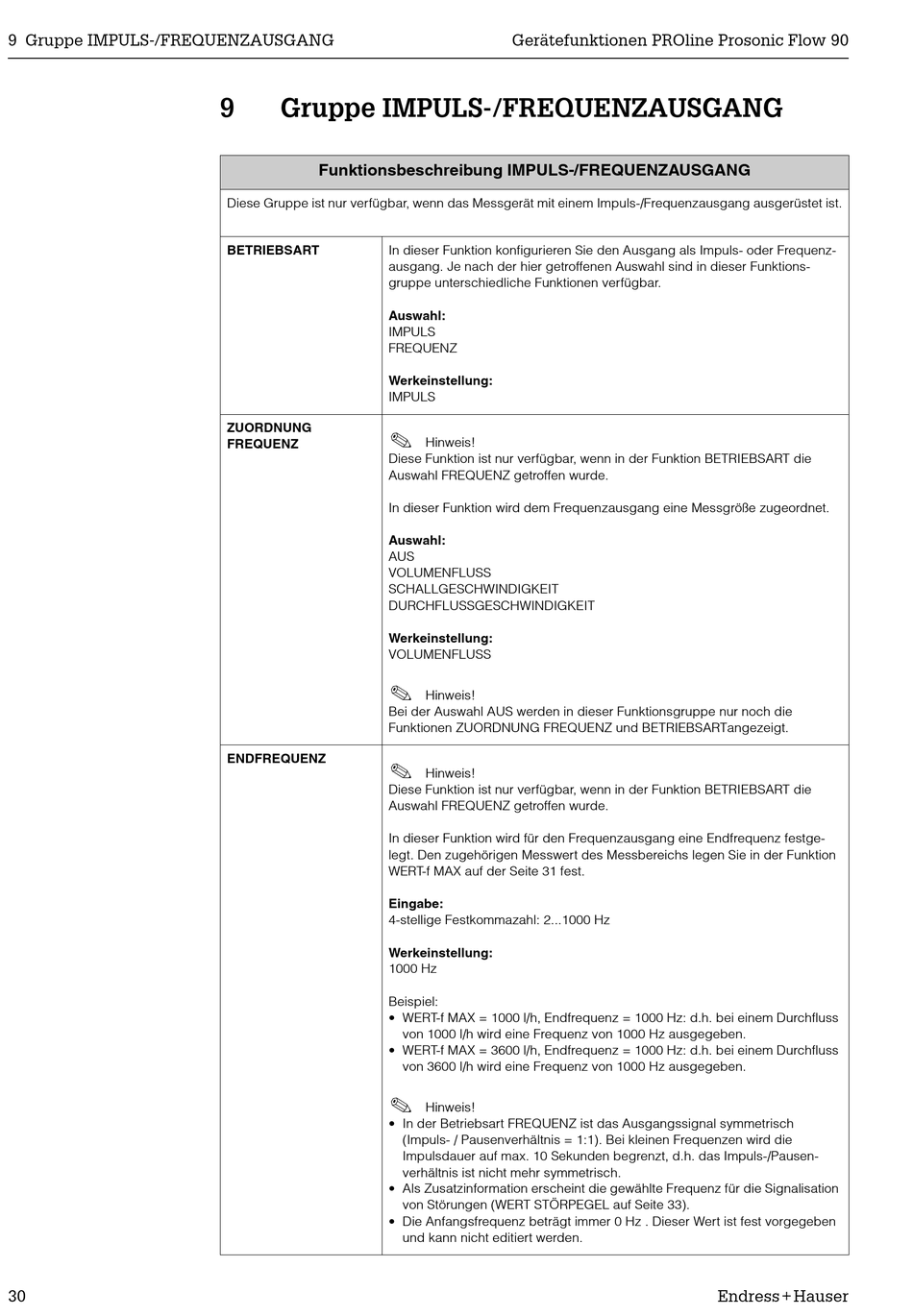

9 Gruppe IMPULS-/FREQUENZAUSGANG

30
9 Gruppe IMPULS-/FREQUENZAUSGANG
Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG
Diese Gruppe ist nur verfügbar, wenn das Messgerät mit einem Impuls-/Frequenzausgang ausgerüstet ist.
BETRIEBSART In dieser Funktion konfigurieren Sie den Ausgang als Impuls- oder Frequenz-
ausgang. Je nach der hier getroffenen Auswahl sind in dieser Funktions-
gruppe unterschiedliche Funktionen verfügbar.
Auswahl:
IMPULS
FREQUENZ
Werkeinstellung:
IMPULS
ZUORDNUNG
!
FREQUENZ
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die
Auswahl FREQUENZ getroffen wurde.
In dieser Funktion wird dem Frequenzausgang eine Messgröße zugeordnet.
Auswahl:
AUS
VOLUMENFLUSS
SCHALLGESCHWINDIGKEIT
DURCHFLUSSGESCHWINDIGKEIT
Werkeinstellung:
VOLUMENFLUSS
!
Bei der Auswahl AUS werden in dieser Funktionsgruppe nur noch die
Funktionen ZUORDNUNG FREQUENZ und BETRIEBSARTangezeigt.
ENDFREQUENZ
!
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die
Auswahl FREQUENZ getroffen wurde.
In dieser Funktion wird für den Frequenzausgang eine Endfrequenz festge-
legt. Den zugehörigen Messwert des Messbereichs legen Sie in der Funktion
WERT-f MAX auf der Seite 31 fest.
Eingabe:
4-stellige Festkommazahl: 2...1000 Hz
Werkeinstellung:
1000 Hz
Beispiel:
• WERT-f MAX = 1000 l/h, Endfrequenz = 1000 Hz: d.h. bei einem Durchfluss
• WERT-f MAX = 3600 l/h, Endfrequenz = 1000 Hz: d.h. bei einem Durchfluss
!
• In der Betriebsart FREQUENZ ist das Ausgangssignal symmetrisch
• Als Zusatzinformation erscheint die gewählte Frequenz für die Signalisation
• Die Anfangsfrequenz beträgt immer 0 Hz . Dieser Wert ist fest vorgegeben
Gerätefunktionen PROline Prosonic Flow 90
Hinweis!
Hinweis!
Hinweis!
von 1000 l/h wird eine Frequenz von 1000 Hz ausgegeben.
von 3600 l/h wird eine Frequenz von 1000 Hz ausgegeben.
Hinweis!
(Impuls- / Pausenverhältnis = 1:1). Bei kleinen Frequenzen wird die
Impulsdauer auf max. 10 Sekunden begrenzt, d.h. das Impuls-/Pausen-
verhältnis ist nicht mehr symmetrisch.
von Störungen (WERT STÖRPEGEL auf Seite 33).
und kann nicht editiert werden.
