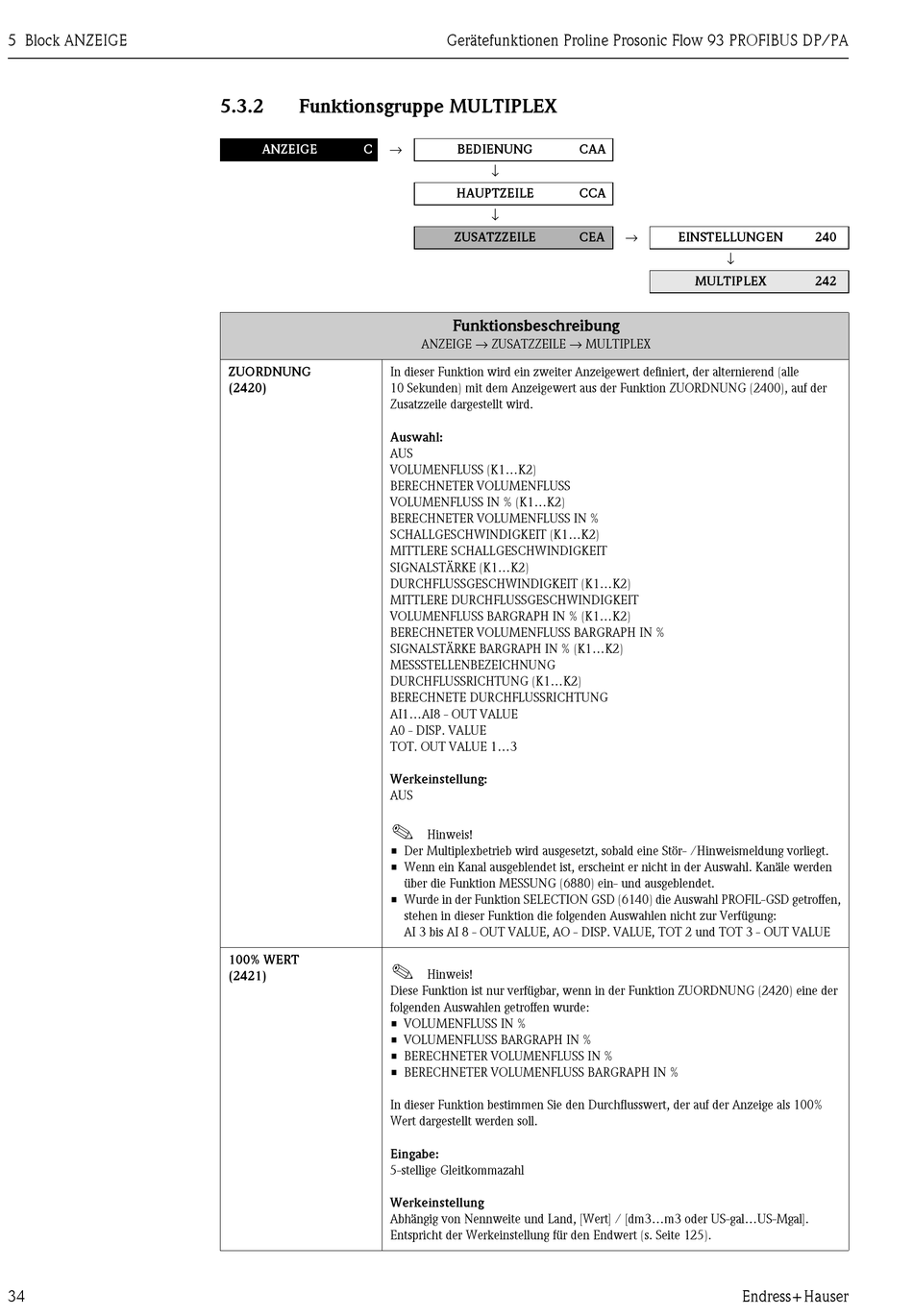

5 Block ANZEIGE
34
5.3.2

Funktionsgruppe MULTIPLEX

→
ANZEIGE C
ZUORDNUNG In dieser Funktion wird ein zweiter Anzeigewert definiert, der alternierend (alle
(2420) 10 Sekunden) mit dem Anzeigewert aus der Funktion ZUORDNUNG (2400), auf der
Zusatzzeile dargestellt wird.
Auswahl:
AUS
VOLUMENFLUSS (K1...K2)
BERECHNETER VOLUMENFLUSS
VOLUMENFLUSS IN % (K1...K2)
BERECHNETER VOLUMENFLUSS IN %
SCHALLGESCHWINDIGKEIT (K1...K2)
MITTLERE SCHALLGESCHWINDIGKEIT
SIGNALSTÄRKE (K1...K2)
DURCHFLUSSGESCHWINDIGKEIT (K1...K2)
MITTLERE DURCHFLUSSGESCHWINDIGKEIT
VOLUMENFLUSS BARGRAPH IN % (K1...K2)
BERECHNETER VOLUMENFLUSS BARGRAPH IN %
SIGNALSTÄRKE BARGRAPH IN % (K1...K2)
MESSSTELLENBEZEICHNUNG
DURCHFLUSSRICHTUNG (K1...K2)
BERECHNETE DURCHFLUSSRICHTUNG
AI1...AI8 - OUT VALUE
A0 - DISP. VALUE
TOT. OUT VALUE 1...3
Werkeinstellung:
AUS
!
• Der Multiplexbetrieb wird ausgesetzt, sobald eine Stör- /Hinweismeldung vorliegt.
• Wenn ein Kanal ausgeblendet ist, erscheint er nicht in der Auswahl. Kanäle werden
• Wurde in der Funktion SELECTION GSD (6140) die Auswahl PROFIL-GSD getroffen,
100% WERT
!
(2421)
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG (2420) eine der
folgenden Auswahlen getroffen wurde:
• VOLUMENFLUSS IN %
• VOLUMENFLUSS BARGRAPH IN %
• BERECHNETER VOLUMENFLUSS IN %
• BERECHNETER VOLUMENFLUSS BARGRAPH IN %
In dieser Funktion bestimmen Sie den Durchflusswert, der auf der Anzeige als 100%
Wert dargestellt werden soll.
Eingabe:
5-stellige Gleitkommazahl
Werkeinstellung
Abhängig von Nennweite und Land, [Wert] / [dm3...m3 oder US-gal...US-Mgal].
Entspricht der Werkeinstellung für den Endwert (s. Seite 125).
Gerätefunktionen Proline Prosonic Flow 93 PROFIBUS DP/PA
BEDIENUNG
↓
HAUPTZEILE
↓
ZUSATZZEILE
Funktionsbeschreibung
ANZEIGE → ZUSATZZEILE → MULTIPLEX
Hinweis!
über die Funktion MESSUNG (6880) ein- und ausgeblendet.
stehen in dieser Funktion die folgenden Auswahlen nicht zur Verfügung:
AI 3 bis AI 8 - OUT VALUE, AO - DISP. VALUE, TOT 2 und TOT 3 - OUT VALUE
Hinweis!
CAA
CCA
→
CEA EINSTELLUNGEN
↓
MULTIPLEX
Endress+Hauser
240
242
