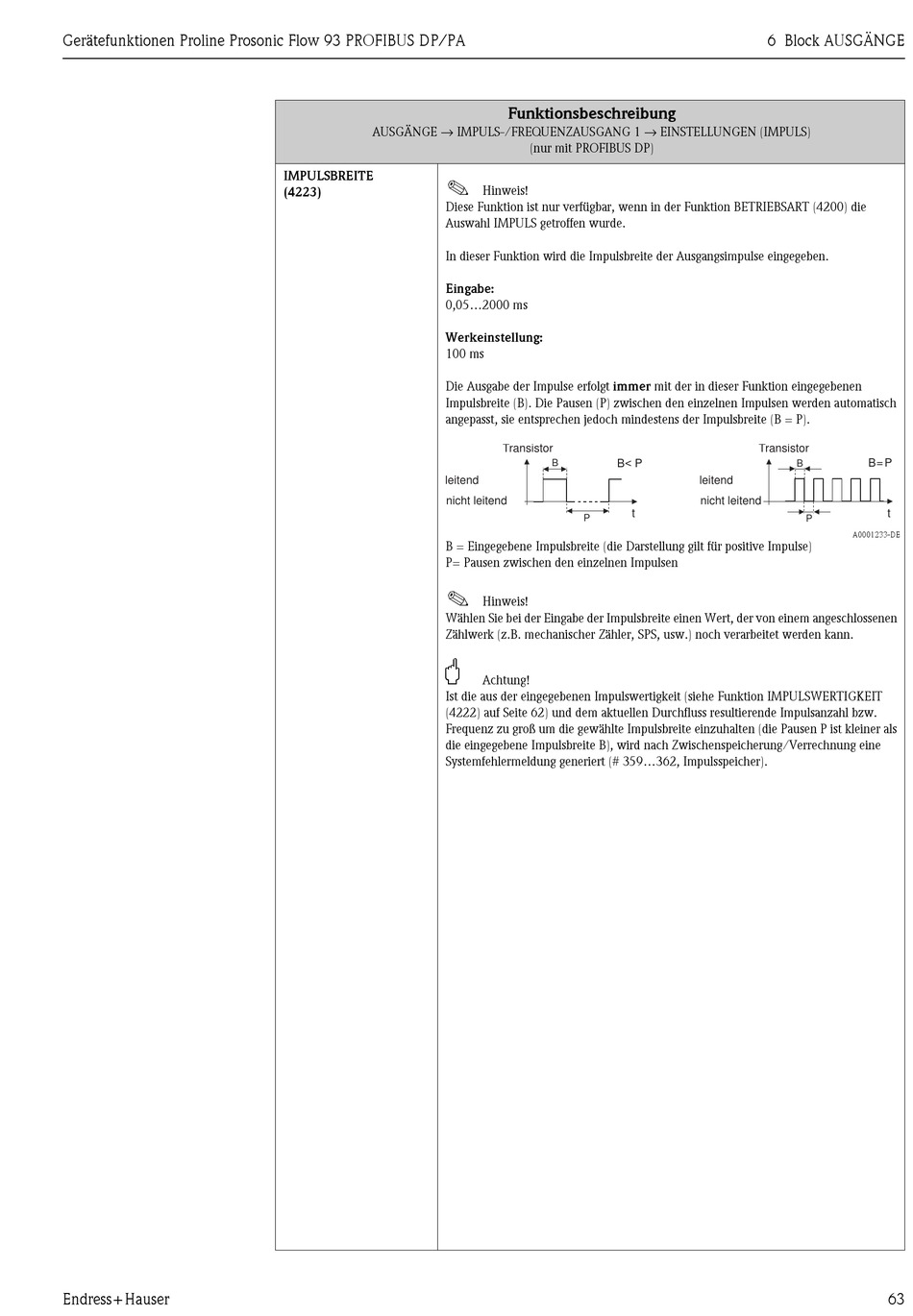

Gerätefunktionen Proline Prosonic Flow 93 PROFIBUS DP/PA
Endress+Hauser
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG 1 → EINSTELLUNGEN (IMPULS)
IMPULSBREITE
!
(4223)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die
Auswahl IMPULS getroffen wurde.
In dieser Funktion wird die Impulsbreite der Ausgangsimpulse eingegeben.
Eingabe:
0,05...2000 ms
Werkeinstellung:
100 ms
Die Ausgabe der Impulse erfolgt immer mit der in dieser Funktion eingegebenen
Impulsbreite (B). Die Pausen (P) zwischen den einzelnen Impulsen werden automatisch
angepasst, sie entsprechen jedoch mindestens der Impulsbreite (B = P).
leitend
nicht leitend
B = Eingegebene Impulsbreite (die Darstellung gilt für positive Impulse)
P= Pausen zwischen den einzelnen Impulsen
!
Wählen Sie bei der Eingabe der Impulsbreite einen Wert, der von einem angeschlossenen
Zählwerk (z.B. mechanischer Zähler, SPS, usw.) noch verarbeitet werden kann.
"
Ist die aus der eingegebenen Impulswertigkeit (siehe Funktion IMPULSWERTIGKEIT
(4222) auf Seite 62) und dem aktuellen Durchfluss resultierende Impulsanzahl bzw.
Frequenz zu groß um die gewählte Impulsbreite einzuhalten (die Pausen P ist kleiner als
die eingegebene Impulsbreite B), wird nach Zwischenspeicherung/Verrechnung eine
Systemfehlermeldung generiert (# 359...362, Impulsspeicher).
Funktionsbeschreibung
(nur mit PROFIBUS DP)
Hinweis!
Transistor
B < P
B
t
P
Hinweis!
Achtung!
6 Block AUSGÄNGE
Transistor
B = P
B
leitend
nicht leitend
P
A0001233-DE
t
63
