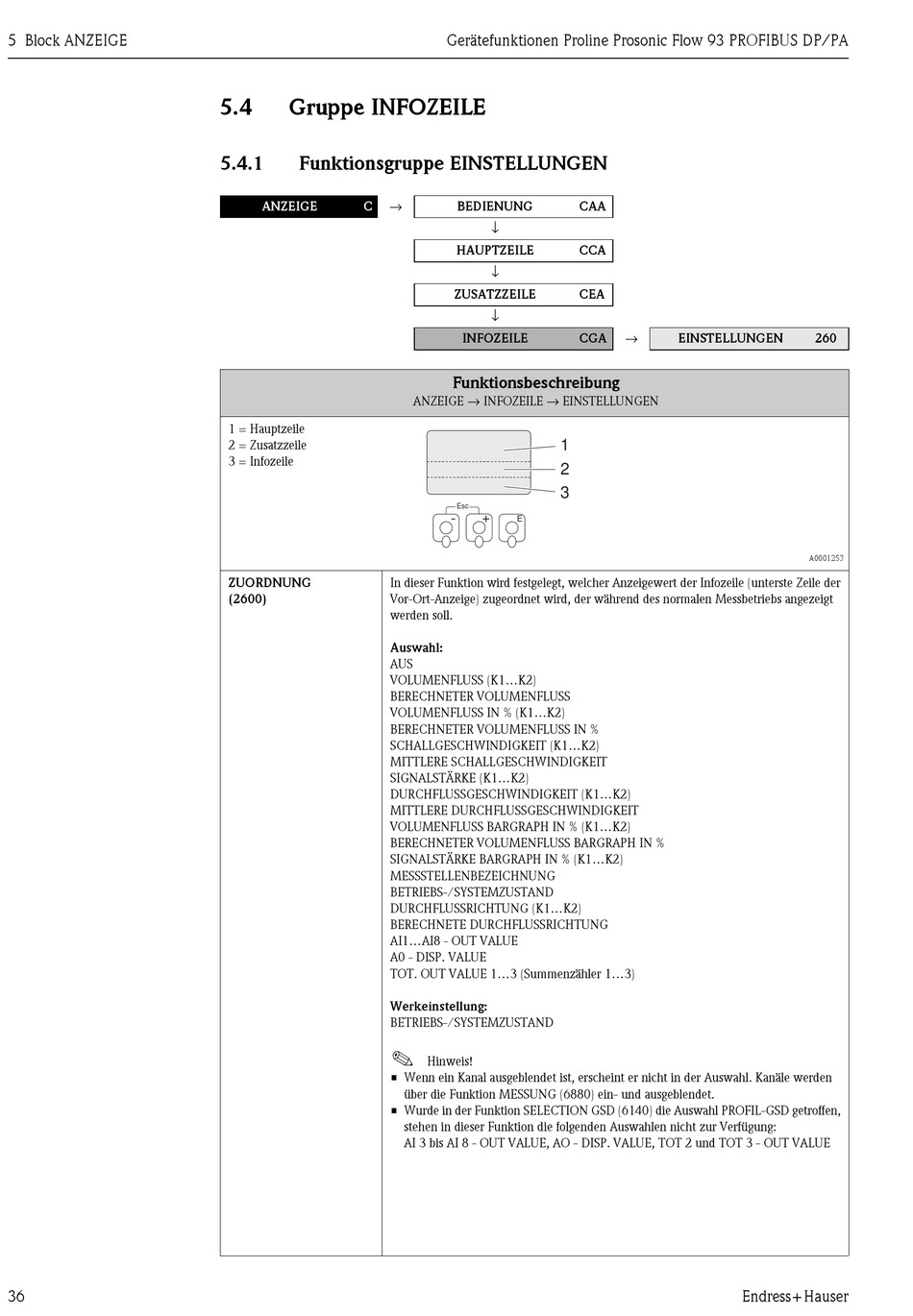

Gruppe Infozeile; Funktionsgruppe Einstellungen - Endress+Hauser Proline Prosonic Flow 93 PROFIBUS DP Beschreibung

5 Block ANZEIGE
36
5.4

Gruppe INFOZEILE

5.4.1

Funktionsgruppe EINSTELLUNGEN

→
ANZEIGE C
1 = Hauptzeile
2 = Zusatzzeile
3 = Infozeile
ZUORDNUNG In dieser Funktion wird festgelegt, welcher Anzeigewert der Infozeile (unterste Zeile der
(2600) Vor-Ort-Anzeige) zugeordnet wird, der während des normalen Messbetriebs angezeigt
werden soll.
Auswahl:
AUS
VOLUMENFLUSS (K1...K2)
BERECHNETER VOLUMENFLUSS
VOLUMENFLUSS IN % (K1...K2)
BERECHNETER VOLUMENFLUSS IN %
SCHALLGESCHWINDIGKEIT (K1...K2)
MITTLERE SCHALLGESCHWINDIGKEIT
SIGNALSTÄRKE (K1...K2)
DURCHFLUSSGESCHWINDIGKEIT (K1...K2)
MITTLERE DURCHFLUSSGESCHWINDIGKEIT
VOLUMENFLUSS BARGRAPH IN % (K1...K2)
BERECHNETER VOLUMENFLUSS BARGRAPH IN %
SIGNALSTÄRKE BARGRAPH IN % (K1...K2)
MESSSTELLENBEZEICHNUNG
BETRIEBS-/SYSTEMZUSTAND
DURCHFLUSSRICHTUNG (K1...K2)
BERECHNETE DURCHFLUSSRICHTUNG
AI1...AI8 - OUT VALUE
A0 - DISP. VALUE
TOT. OUT VALUE 1...3 (Summenzähler 1...3)
Werkeinstellung:
BETRIEBS-/SYSTEMZUSTAND
!
• Wenn ein Kanal ausgeblendet ist, erscheint er nicht in der Auswahl. Kanäle werden
• Wurde in der Funktion SELECTION GSD (6140) die Auswahl PROFIL-GSD getroffen,
Gerätefunktionen Proline Prosonic Flow 93 PROFIBUS DP/PA
BEDIENUNG
↓
HAUPTZEILE
↓
ZUSATZZEILE
↓
INFOZEILE
Funktionsbeschreibung
ANZEIGE → INFOZEILE → EINSTELLUNGEN
1
2
3
Esc
+
-
E
Hinweis!
über die Funktion MESSUNG (6880) ein- und ausgeblendet.
stehen in dieser Funktion die folgenden Auswahlen nicht zur Verfügung:
AI 3 bis AI 8 - OUT VALUE, AO - DISP. VALUE, TOT 2 und TOT 3 - OUT VALUE
CAA
CCA
CEA
→
CGA EINSTELLUNGEN
Endress+Hauser
260
A0001253
