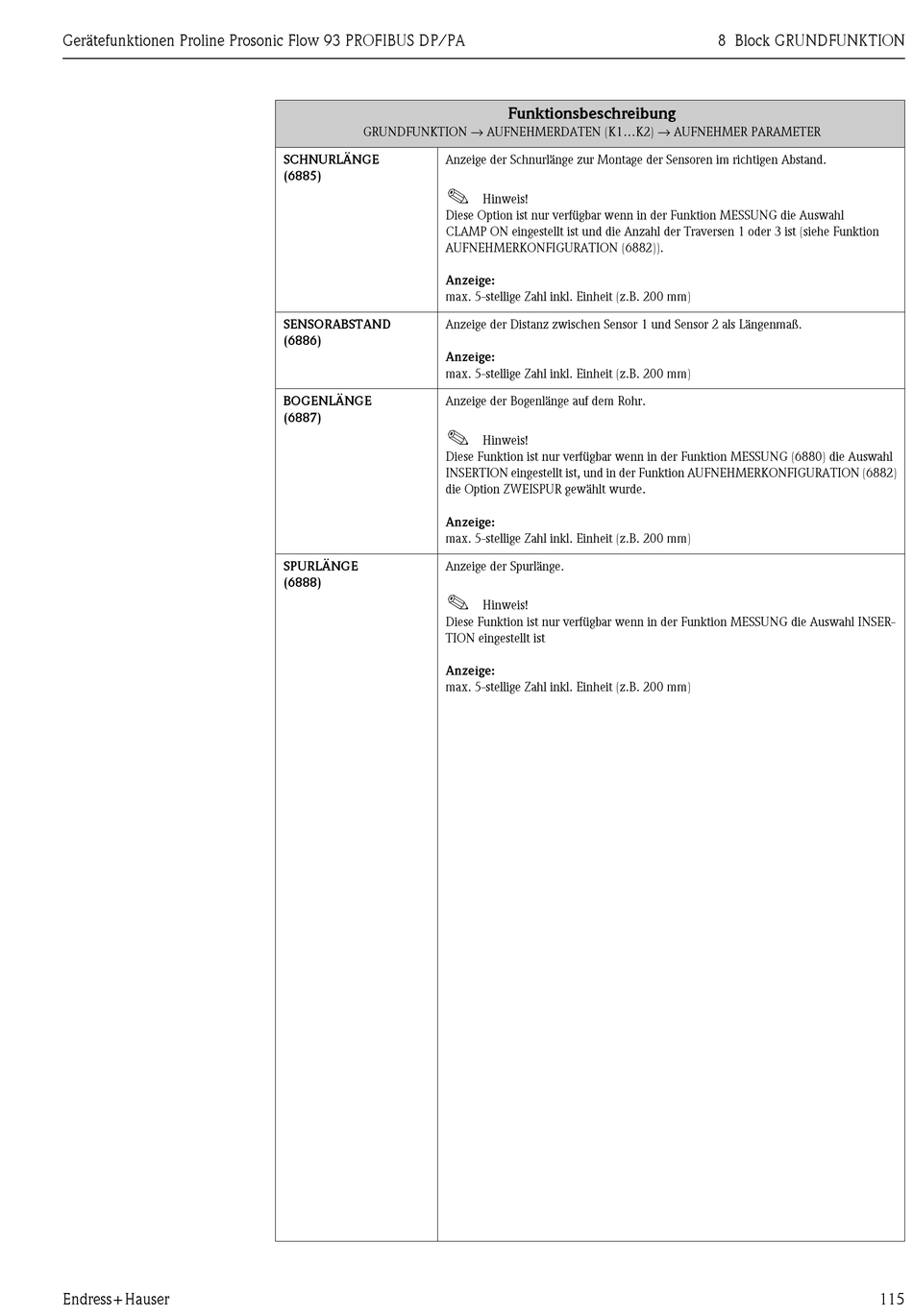

Endress+Hauser Proline Prosonic Flow 93 PROFIBUS DP Beschreibung Seite 115

Gerätefunktionen Proline Prosonic Flow 93 PROFIBUS DP/PA
Endress+Hauser
GRUNDFUNKTION → AUFNEHMERDATEN (K1...K2) → AUFNEHMER PARAMETER
SCHNURLÄNGE Anzeige der Schnurlänge zur Montage der Sensoren im richtigen Abstand.
(6885)
!
Diese Option ist nur verfügbar wenn in der Funktion MESSUNG die Auswahl
CLAMP ON eingestellt ist und die Anzahl der Traversen 1 oder 3 ist (siehe Funktion
AUFNEHMERKONFIGURATION (6882)).
Anzeige:
max. 5-stellige Zahl inkl. Einheit (z.B. 200 mm)
SENSORABSTAND Anzeige der Distanz zwischen Sensor 1 und Sensor 2 als Längenmaß.
(6886)
Anzeige:
max. 5-stellige Zahl inkl. Einheit (z.B. 200 mm)
BOGENLÄNGE Anzeige der Bogenlänge auf dem Rohr.
(6887)
!
Diese Funktion ist nur verfügbar wenn in der Funktion MESSUNG (6880) die Auswahl
INSERTION eingestellt ist, und in der Funktion AUFNEHMERKONFIGURATION (6882)
die Option ZWEISPUR gewählt wurde.
Anzeige:
max. 5-stellige Zahl inkl. Einheit (z.B. 200 mm)
SPURLÄNGE Anzeige der Spurlänge.
(6888)
!
Diese Funktion ist nur verfügbar wenn in der Funktion MESSUNG die Auswahl INSER-
TION eingestellt ist
Anzeige:
max. 5-stellige Zahl inkl. Einheit (z.B. 200 mm)
Funktionsbeschreibung
Hinweis!
Hinweis!
Hinweis!
8 Block GRUNDFUNKTION
115
