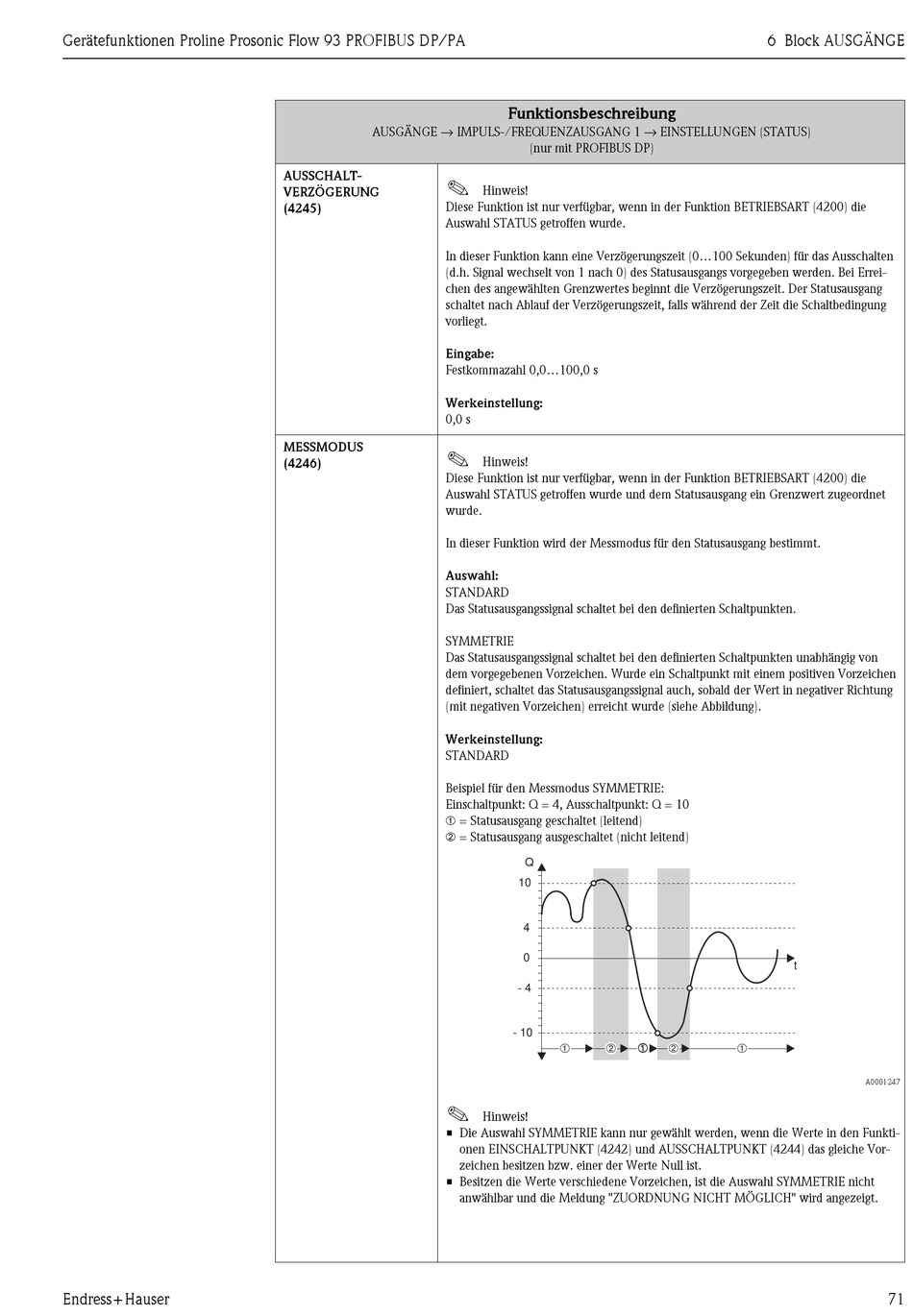

Gerätefunktionen Proline Prosonic Flow 93 PROFIBUS DP/PA
Endress+Hauser
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG 1 → EINSTELLUNGEN (STATUS)
AUSSCHALT-
!
VERZÖGERUNG
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die
(4245)
Auswahl STATUS getroffen wurde.
In dieser Funktion kann eine Verzögerungszeit (0...100 Sekunden) für das Ausschalten
(d.h. Signal wechselt von 1 nach 0) des Statusausgangs vorgegeben werden. Bei Errei-
chen des angewählten Grenzwertes beginnt die Verzögerungszeit. Der Statusausgang
schaltet nach Ablauf der Verzögerungszeit, falls während der Zeit die Schaltbedingung
vorliegt.
Eingabe:
Festkommazahl 0,0...100,0 s
Werkeinstellung:
0,0 s
MESSMODUS
!
(4246)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die
Auswahl STATUS getroffen wurde und dem Statusausgang ein Grenzwert zugeordnet
wurde.
In dieser Funktion wird der Messmodus für den Statusausgang bestimmt.
Auswahl:
STANDARD
Das Statusausgangssignal schaltet bei den definierten Schaltpunkten.
SYMMETRIE
Das Statusausgangssignal schaltet bei den definierten Schaltpunkten unabhängig von
dem vorgegebenen Vorzeichen. Wurde ein Schaltpunkt mit einem positiven Vorzeichen
definiert, schaltet das Statusausgangssignal auch, sobald der Wert in negativer Richtung
(mit negativen Vorzeichen) erreicht wurde (siehe Abbildung).
Werkeinstellung:
STANDARD
Beispiel für den Messmodus SYMMETRIE:
Einschaltpunkt: Q = 4, Ausschaltpunkt: Q = 10
➀ = Statusausgang geschaltet (leitend)
➁ = Statusausgang ausgeschaltet (nicht leitend)
!
• Die Auswahl SYMMETRIE kann nur gewählt werden, wenn die Werte in den Funkti-
• Besitzen die Werte verschiedene Vorzeichen, ist die Auswahl SYMMETRIE nicht
Funktionsbeschreibung
(nur mit PROFIBUS DP)
Hinweis!
Hinweis!
Q
10
4
0
- 4
- 10
➀ ➁
Hinweis!
onen EINSCHALTPUNKT (4242) und AUSSCHALTPUNKT (4244) das gleiche Vor-
zeichen besitzen bzw. einer der Werte Null ist.
anwählbar und die Meldung "ZUORDNUNG NICHT MÖGLICH" wird angezeigt.
6 Block AUSGÄNGE
t
➀ ➀ ➁ ➀
A0001247
