Gerätefunktionen Proline Prosonic Flow 93 PROFIBUS DP/PA
Endress+Hauser
6.3

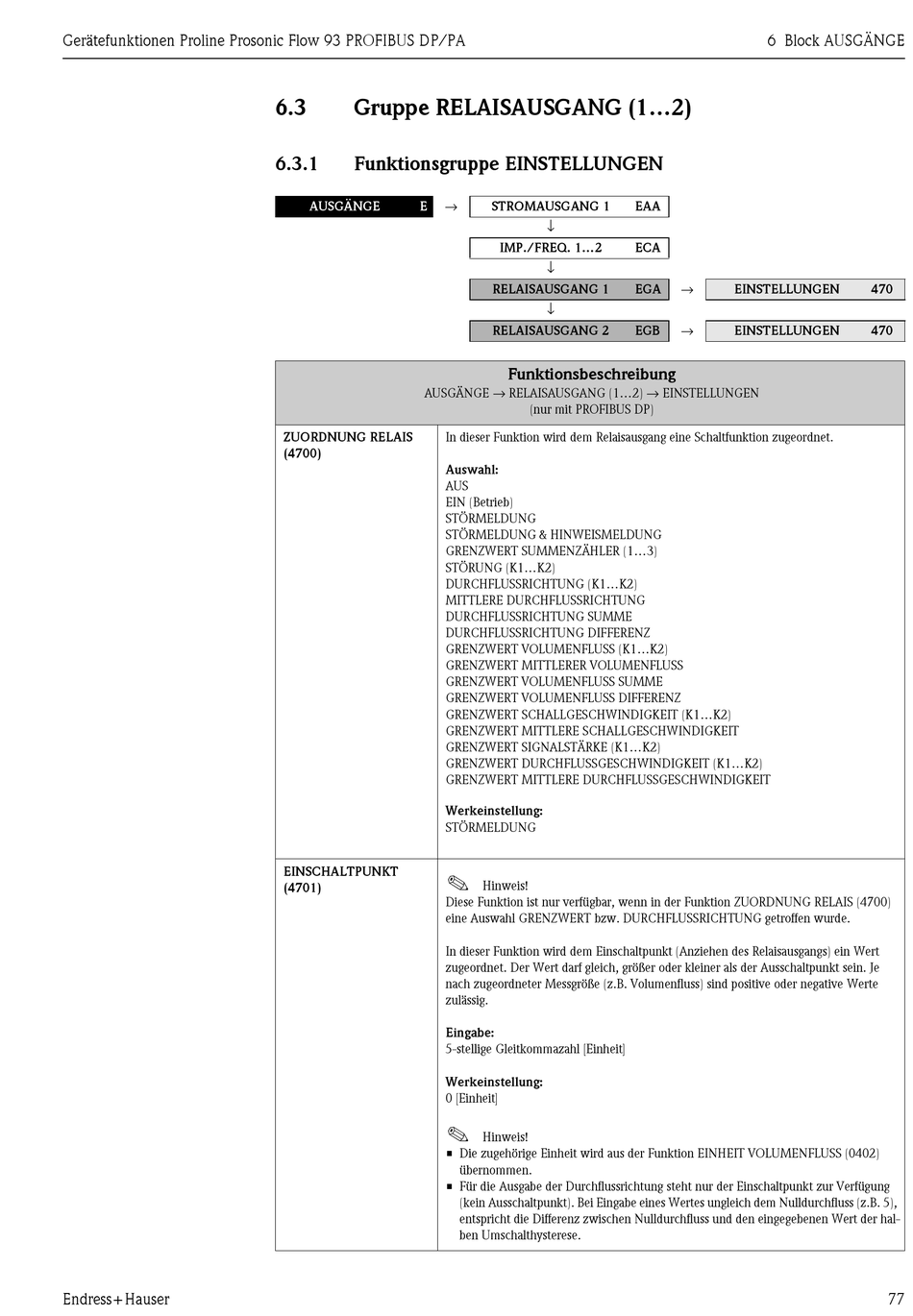

Gruppe RELAISAUSGANG (1...2)

6.3.1

Funktionsgruppe EINSTELLUNGEN

→
AUSGÄNGE E
AUSGÄNGE → RELAISAUSGANG (1...2) → EINSTELLUNGEN
ZUORDNUNG RELAIS In dieser Funktion wird dem Relaisausgang eine Schaltfunktion zugeordnet.
(4700)
Auswahl:
AUS
EIN (Betrieb)
STÖRMELDUNG
STÖRMELDUNG & HINWEISMELDUNG
GRENZWERT SUMMENZÄHLER (1...3)
STÖRUNG (K1...K2)
DURCHFLUSSRICHTUNG (K1...K2)
MITTLERE DURCHFLUSSRICHTUNG
DURCHFLUSSRICHTUNG SUMME
DURCHFLUSSRICHTUNG DIFFERENZ
GRENZWERT VOLUMENFLUSS (K1...K2)
GRENZWERT MITTLERER VOLUMENFLUSS
GRENZWERT VOLUMENFLUSS SUMME
GRENZWERT VOLUMENFLUSS DIFFERENZ
GRENZWERT SCHALLGESCHWINDIGKEIT (K1...K2)
GRENZWERT MITTLERE SCHALLGESCHWINDIGKEIT
GRENZWERT SIGNALSTÄRKE (K1...K2)
GRENZWERT DURCHFLUSSGESCHWINDIGKEIT (K1...K2)
GRENZWERT MITTLERE DURCHFLUSSGESCHWINDIGKEIT
Werkeinstellung:
STÖRMELDUNG
EINSCHALTPUNKT
!
(4701)
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG RELAIS (4700)
eine Auswahl GRENZWERT bzw. DURCHFLUSSRICHTUNG getroffen wurde.
In dieser Funktion wird dem Einschaltpunkt (Anziehen des Relaisausgangs) ein Wert
zugeordnet. Der Wert darf gleich, größer oder kleiner als der Ausschaltpunkt sein. Je
nach zugeordneter Messgröße (z.B. Volumenfluss) sind positive oder negative Werte
zulässig.
Eingabe:
5-stellige Gleitkommazahl [Einheit]
Werkeinstellung:
0 [Einheit]
!
• Die zugehörige Einheit wird aus der Funktion EINHEIT VOLUMENFLUSS (0402)
• Für die Ausgabe der Durchflussrichtung steht nur der Einschaltpunkt zur Verfügung
STROMAUSGANG 1
↓
IMP./FREQ. 1...2
↓
RELAISAUSGANG 1
↓
RELAISAUSGANG 2
Funktionsbeschreibung
(nur mit PROFIBUS DP)
Hinweis!
Hinweis!
übernommen.
(kein Ausschaltpunkt). Bei Eingabe eines Wertes ungleich dem Nulldurchfluss (z.B. 5),
entspricht die Differenz zwischen Nulldurchfluss und den eingegebenen Wert der hal-
ben Umschalthysterese.
6 Block AUSGÄNGE
EAA
ECA
→
EGA EINSTELLUNGEN
→
EGB EINSTELLUNGEN
470
470
