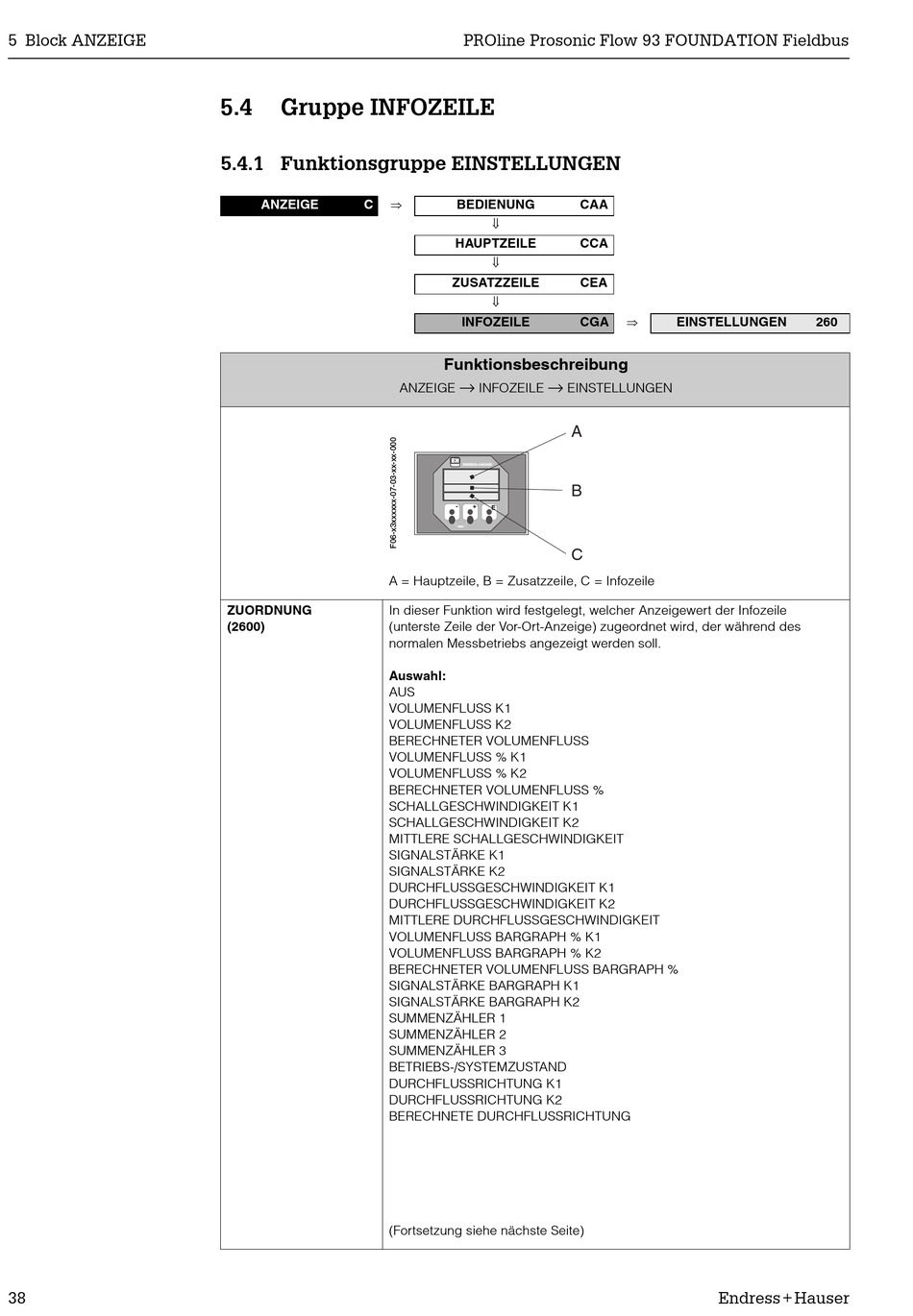

Gruppe Infozeile; Funktionsgruppe Einstellungen - Endress+Hauser PROline Prosonic Flow 93 FOUNDATION Fieldbus Beschreibung Gerätefunktionen

5 Block ANZEIGE
38
5.4

Gruppe INFOZEILE

5.4.1 Funktionsgruppe EINSTELLUNGEN

Þ
ANZEIGE C
A = Hauptzeile, B = Zusatzzeile, C = Infozeile
ZUORDNUNG In dieser Funktion wird festgelegt, welcher Anzeigewert der Infozeile
(2600) (unterste Zeile der Vor-Ort-Anzeige) zugeordnet wird, der während des
normalen Messbetriebs angezeigt werden soll.
Auswahl:
AUS
VOLUMENFLUSS K1
VOLUMENFLUSS K2
BERECHNETER VOLUMENFLUSS
VOLUMENFLUSS % K1
VOLUMENFLUSS % K2
BERECHNETER VOLUMENFLUSS %
SCHALLGESCHWINDIGKEIT K1
SCHALLGESCHWINDIGKEIT K2
MITTLERE SCHALLGESCHWINDIGKEIT
SIGNALSTÄRKE K1
SIGNALSTÄRKE K2
DURCHFLUSSGESCHWINDIGKEIT K1
DURCHFLUSSGESCHWINDIGKEIT K2
MITTLERE DURCHFLUSSGESCHWINDIGKEIT
VOLUMENFLUSS BARGRAPH % K1
VOLUMENFLUSS BARGRAPH % K2
BERECHNETER VOLUMENFLUSS BARGRAPH %
SIGNALSTÄRKE BARGRAPH K1
SIGNALSTÄRKE BARGRAPH K2
SUMMENZÄHLER 1
SUMMENZÄHLER 2
SUMMENZÄHLER 3
BETRIEBS-/SYSTEMZUSTAND
DURCHFLUSSRICHTUNG K1
DURCHFLUSSRICHTUNG K2
BERECHNETE DURCHFLUSSRICHTUNG
(Fortsetzung siehe nächste Seite)
PROline Prosonic Flow 93 FOUNDATION Fieldbus
BEDIENUNG
ß
HAUPTZEILE
ß
ZUSATZZEILE
ß
INFOZEILE
Funktionsbeschreibung
→ →
ANZEIGE INFOZEILE EINSTELLUNGEN
A
ENDRESS+HAUSER
B
-
+
E
ESC
C
CAA
CCA
CEA
Þ
CGA EINSTELLUNGEN
Endress+Hauser
260
