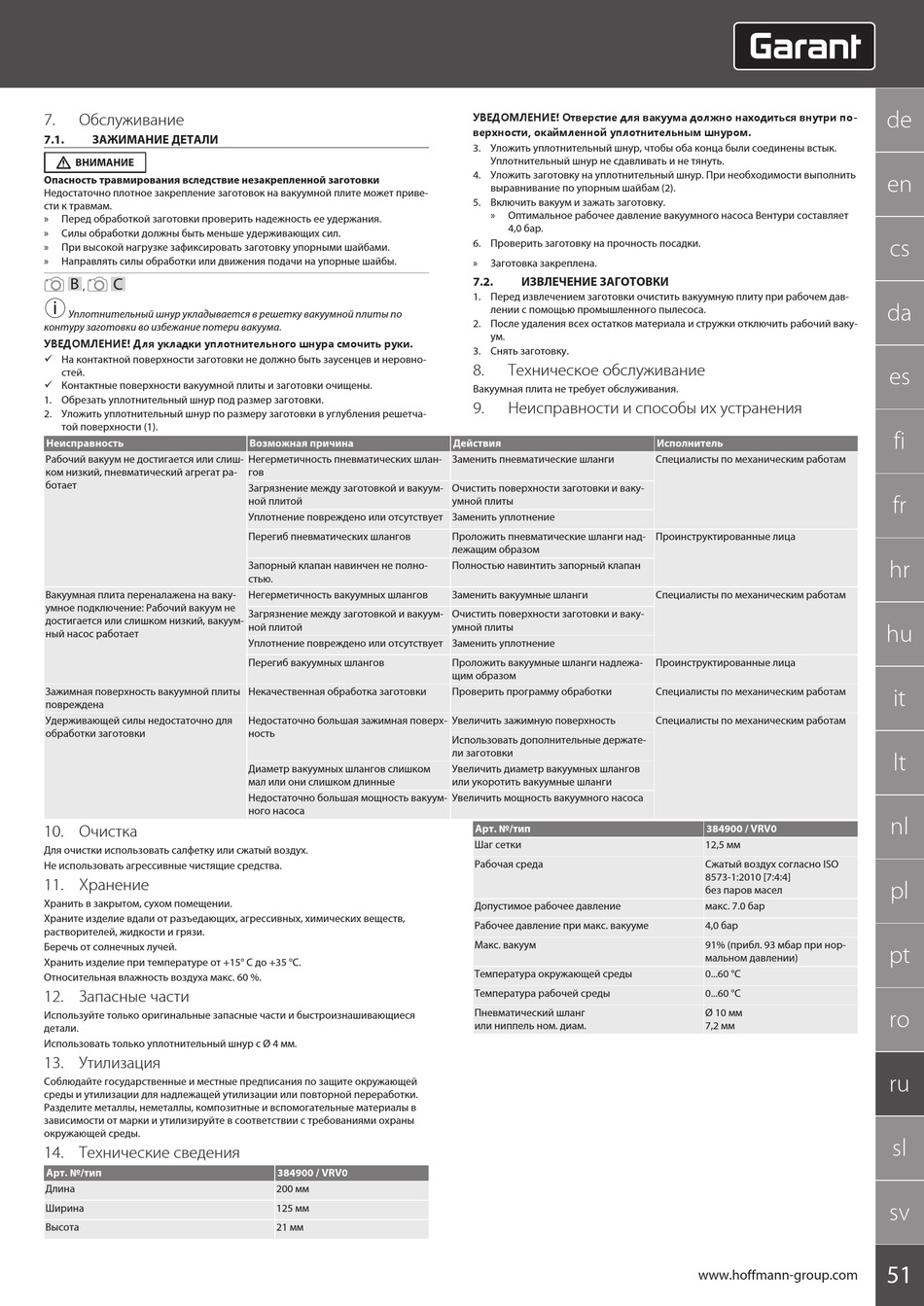

7.
Обслуживание
7.1.
ЗАЖИМАНИЕ ДЕТАЛИ
ВНИМАНИЕ
Опасность травмирования вследствие незакрепленной заготовки
Недостаточно плотное закрепление заготовок на вакуумной плите может приве-
сти к травмам.
»
Перед обработкой заготовки проверить надежность ее удержания.
»
Силы обработки должны быть меньше удерживающих сил.
»
При высокой нагрузке зафиксировать заготовку упорными шайбами.
»
Направлять силы обработки или движения подачи на упорные шайбы.
B
C
,
i
Уплотнительный шнур укладывается в решетку вакуумной плиты по
контуру заготовки во избежание потери вакуума.
УВЕДОМЛЕНИЕ! Для укладки уплотнительного шнура смочить руки.
ü На контактной поверхности заготовки не должно быть заусенцев и неровно-
стей.
ü Контактные поверхности вакуумной плиты и заготовки очищены.
1. Обрезать уплотнительный шнур под размер заготовки.
2. Уложить уплотнительный шнур по размеру заготовки в углубления решетча-
той поверхности (1).
Неисправность
Рабочий вакуум не достигается или слиш-
ком низкий, пневматический агрегат ра-
ботает
Вакуумная плита переналажена на ваку-
умное подключение: Рабочий вакуум не
достигается или слишком низкий, вакуум-
ный насос работает
Зажимная поверхность вакуумной плиты
повреждена
Удерживающей силы недостаточно для
обработки заготовки
10. Очистка
Для очистки использовать салфетку или сжатый воздух.
Не использовать агрессивные чистящие средства.
11. Хранение
Хранить в закрытом, сухом помещении.
Храните изделие вдали от разъедающих, агрессивных, химических веществ,
растворителей, жидкости и грязи.
Беречь от солнечных лучей.
Хранить изделие при температуре от +15° C до +35 °C.
Относительная влажность воздуха макс. 60 %.
12. Запасные части
Используйте только оригинальные запасные части и быстроизнашивающиеся
детали.
Использовать только уплотнительный шнур с Ø 4 мм.
13. Утилизация
Соблюдайте государственные и местные предписания по защите окружающей
среды и утилизации для надлежащей утилизации или повторной переработки.
Разделите металлы, неметаллы, композитные и вспомогательные материалы в
зависимости от марки и утилизируйте в соответствии с требованиями охраны
окружающей среды.
14. Технические сведения
Арт. №/тип
Длина
Ширина
Высота
Возможная причина
Негерметичность пневматических шлан-
гов
Загрязнение между заготовкой и вакуум-
ной плитой
Уплотнение повреждено или отсутствует Заменить уплотнение
Перегиб пневматических шлангов
Запорный клапан навинчен не полно-
стью.
Негерметичность вакуумных шлангов
Загрязнение между заготовкой и вакуум-
ной плитой
Уплотнение повреждено или отсутствует Заменить уплотнение
Перегиб вакуумных шлангов
Некачественная обработка заготовки
Недостаточно большая зажимная поверх-
ность
Диаметр вакуумных шлангов слишком
мал или они слишком длинные
Недостаточно большая мощность вакуум-
ного насоса
384900 / VRV0
200 мм
125 мм
21 мм
УВЕДОМЛЕНИЕ! Отверстие для вакуума должно находиться внутри по-
верхности, окаймленной уплотнительным шнуром.
3. Уложить уплотнительный шнур, чтобы оба конца были соединены встык.
Уплотнительный шнур не сдавливать и не тянуть.
4. Уложить заготовку на уплотнительный шнур. При необходимости выполнить
выравнивание по упорным шайбам (2).
5. Включить вакуум и зажать заготовку.
»
Оптимальное рабочее давление вакуумного насоса Вентури составляет
4,0 бар.
6. Проверить заготовку на прочность посадки.
»
Заготовка закреплена.
7.2.
ИЗВЛЕЧЕНИЕ ЗАГОТОВКИ
1. Перед извлечением заготовки очистить вакуумную плиту при рабочем дав-
лении с помощью промышленного пылесоса.
2. После удаления всех остатков материала и стружки отключить рабочий ваку-
ум.
3. Снять заготовку.
8.
Техническое обслуживание
Вакуумная плита не требует обслуживания.
9.
Неисправности и способы их устранения
Действия
Заменить пневматические шланги
Очистить поверхности заготовки и ваку-
умной плиты
Проложить пневматические шланги над-
лежащим образом
Полностью навинтить запорный клапан
Заменить вакуумные шланги
Очистить поверхности заготовки и ваку-
умной плиты
Проложить вакуумные шланги надлежа-
щим образом
Проверить программу обработки
Увеличить зажимную поверхность
Использовать дополнительные держате-
ли заготовки
Увеличить диаметр вакуумных шлангов
или укоротить вакуумные шланги
Увеличить мощность вакуумного насоса
Арт. №/тип
Шаг сетки
Рабочая среда
Допустимое рабочее давление
Рабочее давление при макс. вакууме
Макс. вакуум
Температура окружающей среды
Температура рабочей среды
Пневматический шланг
или ниппель ном. диам.
Исполнитель
Специалисты по механическим работам
Проинструктированные лица
Специалисты по механическим работам
Проинструктированные лица
Специалисты по механическим работам
Специалисты по механическим работам
384900 / VRV0
12,5 мм
Сжатый воздух согласно ISO
8573-1:2010 [7:4:4]
без паров масел
макс. 7.0 бар
4,0 бар
91% (прибл. 93 мбар при нор-
мальном давлении)
0...60 °C
0...60 °C
Ø 10 мм
7,2 мм
