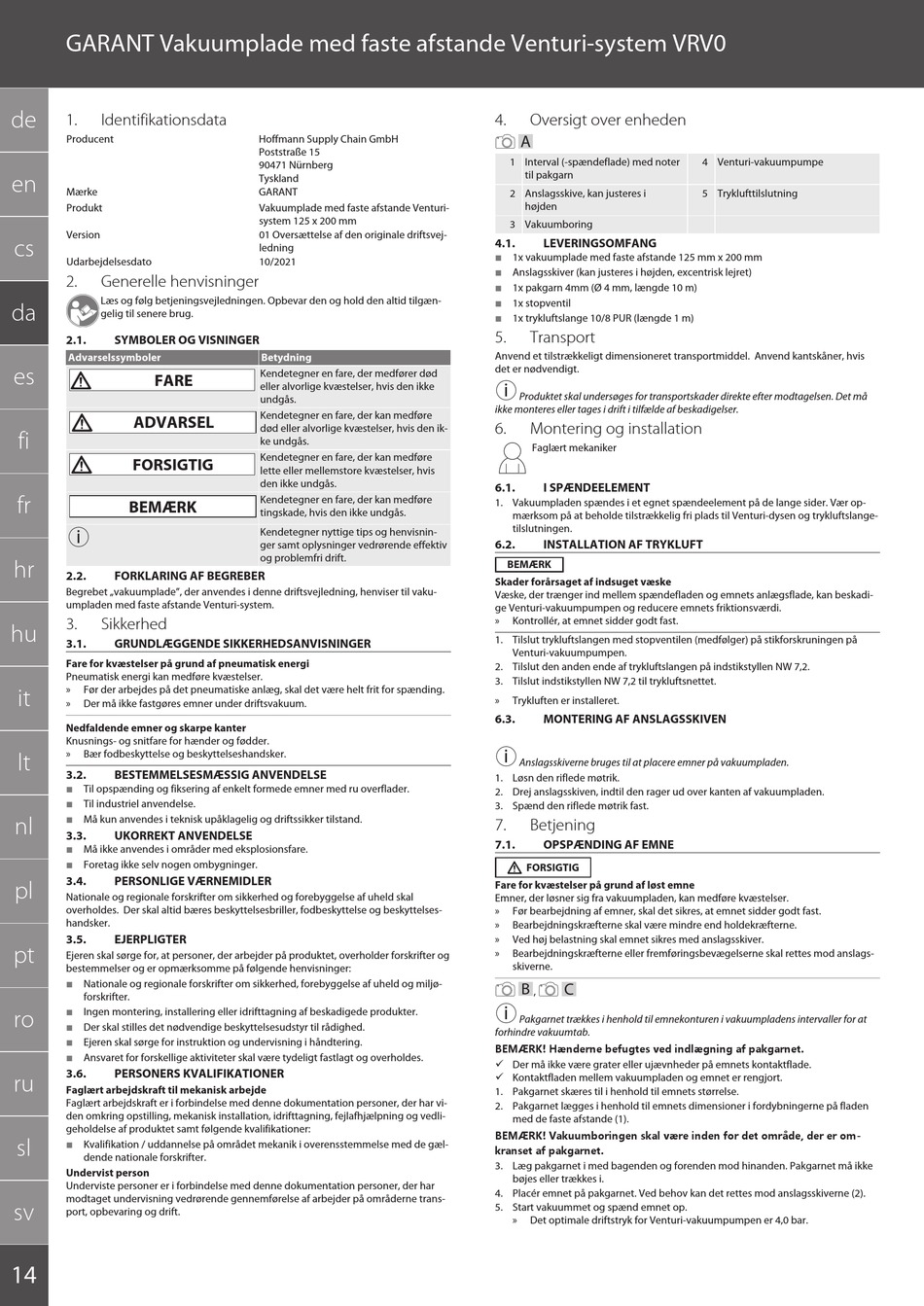

GARANT Vakuumplade med faste afstande Venturi-system VRV0
de
1. Identifikationsdata
Producent
en
Mærke
Produkt
Version
cs
Udarbejdelsesdato
2. Generelle henvisninger
Læs og følg betjeningsvejledningen. Opbevar den og hold den altid tilgæn-
da
gelig til senere brug.
2.1. SYMBOLER OG VISNINGER
Advarselssymboler
es
FARE
ADVARSEL
fi
FORSIGTIG
fr
BEMÆRK
i
hr
2.2. FORKLARING AF BEGREBER
Begrebet „vakuumplade", der anvendes i denne driftsvejledning, henviser til vaku-
umpladen med faste afstande Venturi-system.
3. Sikkerhed
hu
3.1. GRUNDLÆGGENDE SIKKERHEDSANVISNINGER
Fare for kvæstelser på grund af pneumatisk energi
Pneumatisk energi kan medføre kvæstelser.
» Før der arbejdes på det pneumatiske anlæg, skal det være helt frit for spænding.
it
» Der må ikke fastgøres emner under driftsvakuum.
Nedfaldende emner og skarpe kanter
Knusnings- og snitfare for hænder og fødder.
» Bær fodbeskyttelse og beskyttelseshandsker.
lt
3.2. BESTEMMELSESMÆSSIG ANVENDELSE
 Til opspænding og fiksering af enkelt formede emner med ru overflader.
 Til industriel anvendelse.
 Må kun anvendes i teknisk upåklagelig og driftssikker tilstand.
nl
3.3. UKORREKT ANVENDELSE
 Må ikke anvendes i områder med eksplosionsfare.
 Foretag ikke selv nogen ombygninger.
3.4. PERSONLIGE VÆRNEMIDLER
pl
Nationale og regionale forskrifter om sikkerhed og forebyggelse af uheld skal
overholdes. Der skal altid bæres beskyttelsesbriller, fodbeskyttelse og beskyttelses-
handsker.
3.5. EJERPLIGTER
pt
Ejeren skal sørge for, at personer, der arbejder på produktet, overholder forskrifter og
bestemmelser og er opmærksomme på følgende henvisninger:
 Nationale og regionale forskrifter om sikkerhed, forebyggelse af uheld og miljø-
forskrifter.
 Ingen montering, installering eller idrifttagning af beskadigede produkter.
ro
 Der skal stilles det nødvendige beskyttelsesudstyr til rådighed.
 Ejeren skal sørge for instruktion og undervisning i håndtering.
 Ansvaret for forskellige aktiviteter skal være tydeligt fastlagt og overholdes.
3.6. PERSONERS KVALIFIKATIONER
ru
Faglært arbejdskraft til mekanisk arbejde
Faglært arbejdskraft er i forbindelse med denne dokumentation personer, der har vi-
den omkring opstilling, mekanisk installation, idrifttagning, fejlafhjælpning og vedli-
geholdelse af produktet samt følgende kvalifikationer:
sl
 Kvalifikation / uddannelse på området mekanik i overensstemmelse med de gæl-
dende nationale forskrifter.
Undervist person
Underviste personer er i forbindelse med denne dokumentation personer, der har
modtaget undervisning vedrørende gennemførelse af arbejder på områderne trans-
sv
port, opbevaring og drift.
