2�4 Mischergruppen

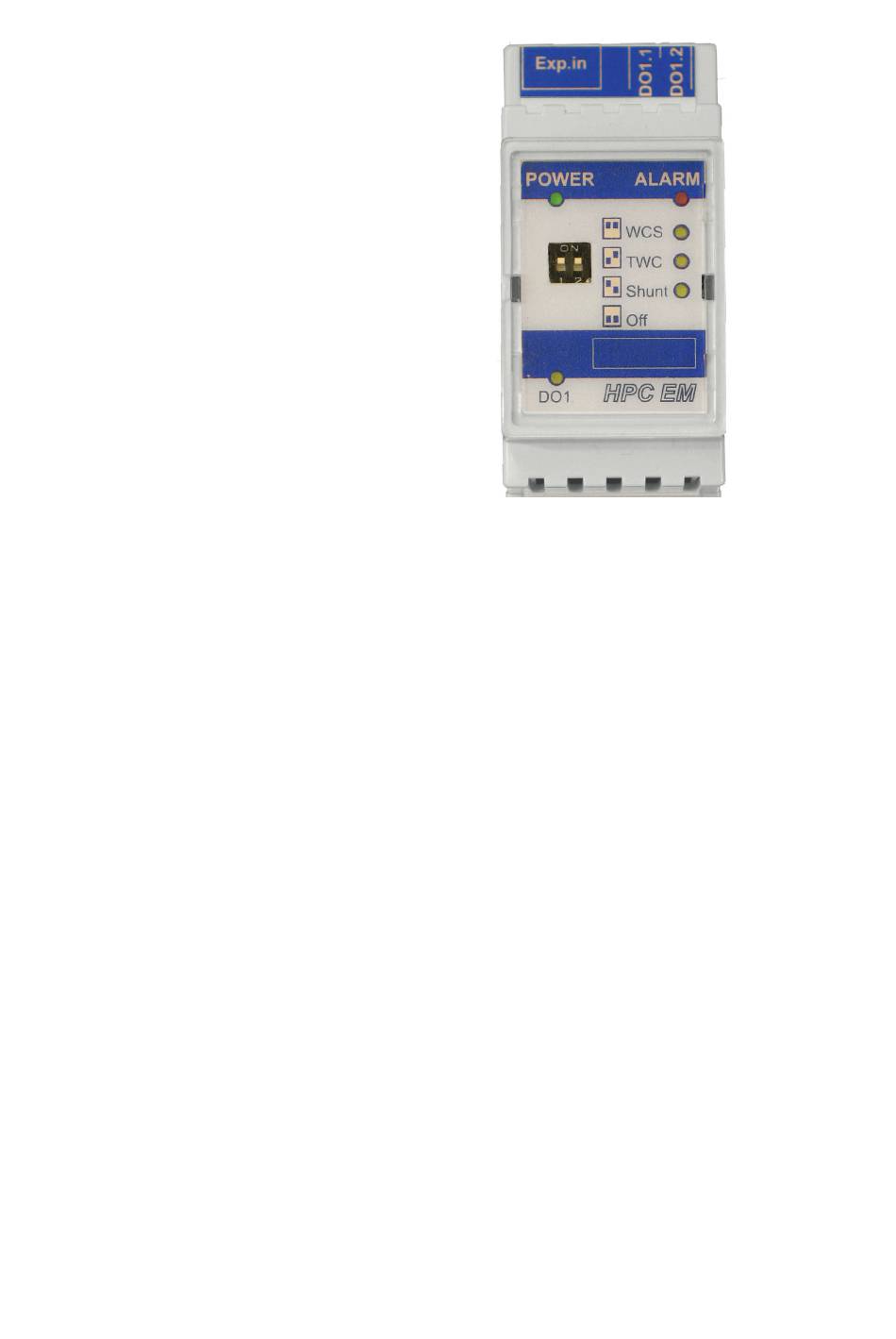

Es können bis zu acht Mischermodule an das Re-
gelsystem angeschlossen werden. Ein Mischermo-
dul kann eine Umwälzpumpe und ein Mischventil
regeln, sowie eine Vorlauftemperatur messen. Der
Zweck eines Mischermoduls ist es, die gemessene
Vorlauftemperatur mit einem Mischventil zu regeln.
Diese Funktion kann für die unten beschriebenen
Fälle konfiguriert werden.
Bei dem Controller handelt es sich um einen PI-
Controller. Eine Warnmeldung wird erstellt, wenn
der Controller-Fehler einen einstellbaren Gren-
zwert übersteigt.
2�4�1 außentemperaturabhängige
Kurve
Wenn für eine Mischergruppe eine außentempera-
turabhängige Kurve ausgewählt wird, hängt die Vor-
lauf-Vorgabe von der Außentemperatur ab. Es wird eine Kurve verwendet, um
verschiedene Vorgabewerte für verschiedene Außentemperaturen festzulegen.
Die Umwälzpumpe wird angehalten und das Mischventil geschlossen, wenn
die Außentemperatur den Grenzwert Heizstop mischkreis1 übersteigt. Die
Pumpe und der Mischer werden wieder eingeschaltet, wenn die Außentem-
peratur mit einer Differenz unter den Grenzwert fällt. Wenn die Umwälzpumpe
ausgeschaltet wurde, wird sie in regelmäßigen Abständen kurz bewegt.
2�4�2 Kurve mit saisonaler abschaltung
Die Kurve mit saisonaler Abschaltung entspricht der außentemperaturab-
hängigen Kurve, zusätzlich verwendet sie jedoch die Einstellungen der über-
geordneten Wärmepumpe zur saisonalen Abschaltung, um die Umwälzpumpe
und den Mischer abzuschalten. Wenn diese Funktion ausgewählt wird, werden
keine eigenständigen Abschaltgrenzwerte für die Mischergruppen festgelegt.
2�4�3 Konstante Heizung
Die konstante Heizkurve wird dazu verwendet, unabhängig von der Außentem-
peratur eine konstante Vorlauftemperatur aufrecht zu erhalten. Bei allen übrigen
Funktionen entspricht diese Kurve der außentemperaturabhängigen Kurve.
2�4�4 Konstante Kühlung
Die konstante Kühlung wird dazu verwendet, einen Kühlkreislauf mit einer
konstanten Temperatur zu regeln. Diese Funktion ähnelt der Funktion für die
konstante Heizung, ist jedoch für die Kühlung bestimmt. Das bedeutet, dass
VUBMG103 Danfoss – 15
