Getting Started mit MSS 3RK3 Basic
4.5 Verdrahten des MSS 3RK3 Basic

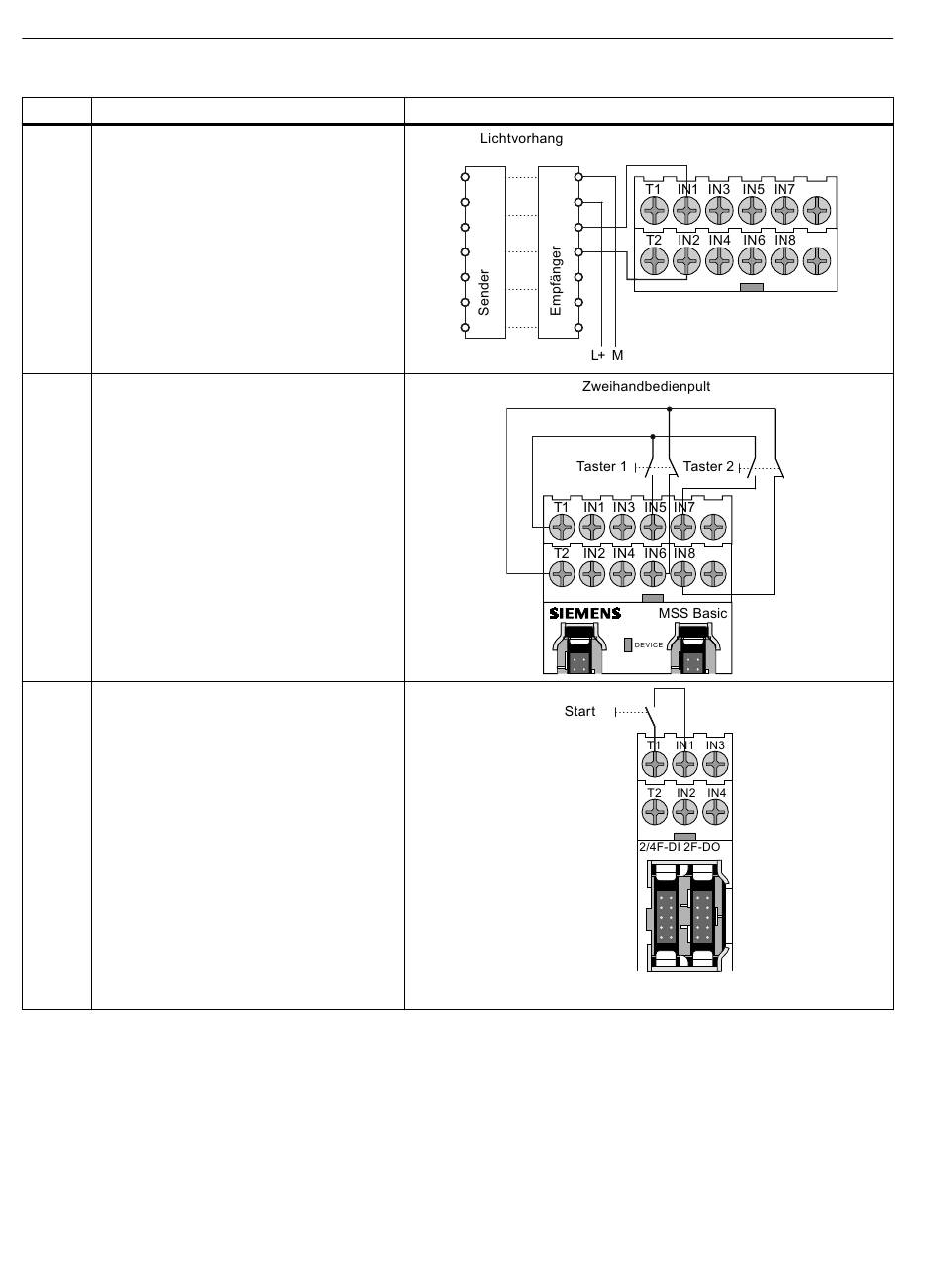

Schritt Handlung
5 Schließen Sie den Lichtvorhang an das Zent‐
ralmodul 3RK3 Basic an, mit
• Ausgang 1 des Lichtvorhangs: Klem‐
me IN1
• Ausgang 2 des Lichtvorhangs: Klem‐
me IN2
Hinweis:
Siehe hierzu Betriebsanleitung Lichtvor‐
hang.
6 Schließen Sie das Zweihandbedienpult an
das Zentralmodul 3RK3 Basic an, mit:
• Öffner Taster 1: Klemme T2 / IN6
Schließer Taster 1: Klemme T1 / IN5
• Öffner Taster 2: Klemme T2 / IN8
Schließer Taster 2: Klemme T1 / IN7
7 Schließen Sie den Start Taster am Erweite‐
rungsmodul 2/4 F‑DI 2F‑DO an, mit:
• Schließer: Klemme T1 / IN1
66
Ergebnis
Gerätehandbuch, 07/2020, NEB926253001000/RS-AC/006
Modulares Sicherheitssystem SIRIUS 3RK3
