A.9.1.5

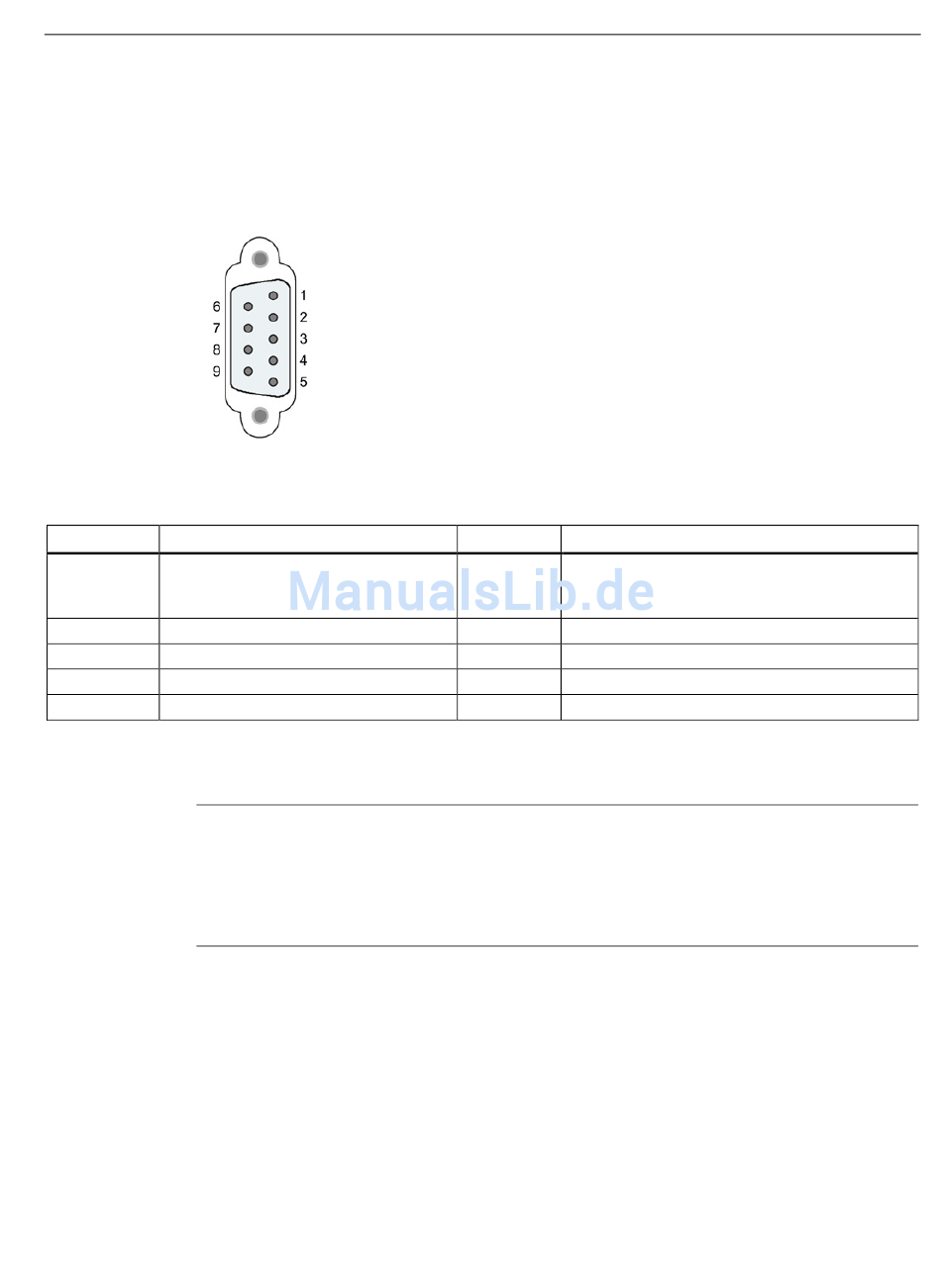

Anschlussbelegung der Sub-D-Buchse des CM 1243-5
PROFIBUS-Schnittstelle
Tabelle A- 63 Anschlussbelegung der Sub-D-Buchse
Pin
1
- nicht belegt -
2
- nicht belegt -
3
RxD/TxD-P: Datenleitung B
4
CNTR-P: RTS
5
DGND: Masse für Datensignale und VP
PROFIBUS-Kabel
Hinweis
Auflegen der Schirmung des PROFIBUS-Kabels
Der Schirm des PROFIBUS-Kabels muss aufgelegt werden.
Isolieren Sie hierzu das PROFIBUS-Kabel am Ende ein Stück ab und verbinden Sie den
Schirm mit der Funktionserde.
Easy Book
Gerätehandbuch, 01/2015, A5E02486775-AG
Beschreibung
Pin
6
VP: Spannungsversorgung +5 V nur für Busab-
schlusswiderstände;
nicht für die Versorgung externer Geräte
7
- nicht belegt -
8
RxD/TxD-N: Datenleitung A
9
- nicht belegt -
Gehäuse
Masseanschluss
