Einfaches Arbeiten mit den Online-Tools
11.5 Beobachtungstabelle zur Überwachung der CPU verwenden
Diese Beobachtung der Variablen setzt jedoch eine Online-Verbindung zur CPU voraus.
Zum Ändern der Variablen stehen die folgenden Möglichkeiten zur Verfügung:
● "Steuern jetzt" ändert den Wert der ausgewählten Adresse sofort und nur für einen
Zyklus.
● "Steuern mit Trigger" ändert die Werte für die ausgewählten Adressen.
Diese Funktion erzeugt keine Rückmeldung, mit der die Änderung der ausgewählten
Adressen bestätigt wird. Wird eine Bestätigung der Änderung benötigt, so ist die Funktion
"Steuern jetzt" zu verwenden.
● Mit "PA freischalten" können Sie die Peripherieausgänge aktivieren, wenn sich die CPU
im Betriebszustand STOP befindet. Diese Funktion ist nützlich, um die Verschaltung der
Ausgangsmodule zu prüfen.
Die verschiedenen Funktionen können über die Schaltflächen am oberen Rand einer
Beobachtungstabelle ausgewählt werden. Geben Sie den Namen der zu beobachtenden
Variablen ein und wählen Sie in der Klappliste ein Anzeigeformat. Besteht eine Online-
Verbindung zu der CPU, wird durch Anklicken der Schaltfläche "Beobachten" der Istwert der
Datenpunkt im Feld "Beobachtungswert" angezeigt.
360
So erstellen Sie eine Beobachtungstabelle:

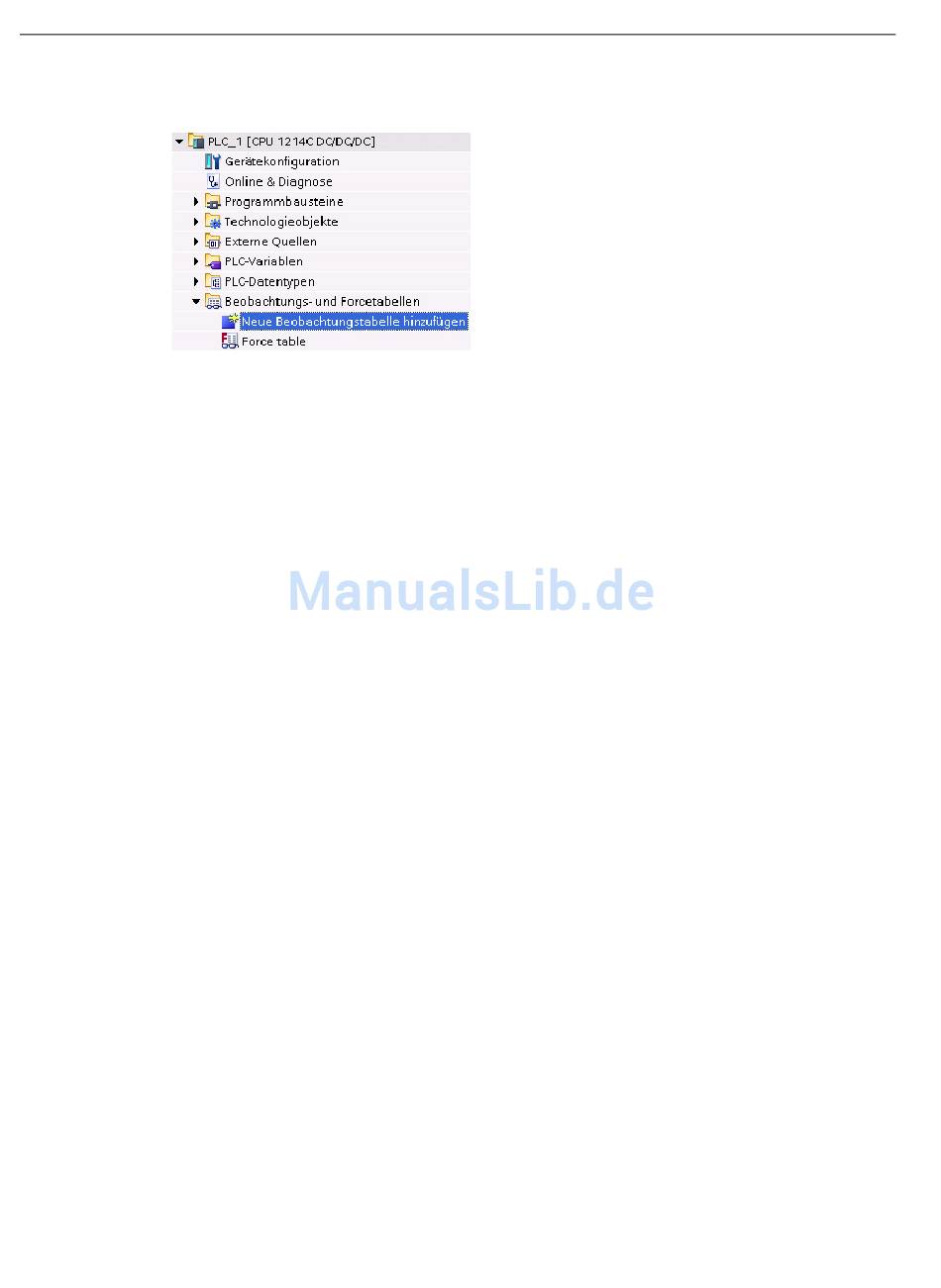

1. Öffnen Sie mit Doppelklick auf "Neue
Beobachtungstabelle hinzufügen" eine neue
Beobachtungstabelle.
2. Geben Sie den Namen einer Variablen ein, die in
der Beobachtungstabelle hinzugefügt werden soll.
