Erste Schritte

3.10 HMI-Bild anlegen

Sie können eine HMI-Verbindung auch auf andere Arten erstellen:
● Wenn Sie eine PLC-Variable aus der PLC-Variablentabelle, aus dem Programmiereditor
oder dem Gerätekonfigurationseditor in den Editor für das HMI-Bild ziehen, wird dadurch
automatisch eine HMI-Verbindung erstellt.
● Wenn Sie im HMI-Assistenten nach dem PLC-Gerät suchen, wird automatisch eine HMI-
Verbindung erstellt.
3.10 HMI-Bild anlegen

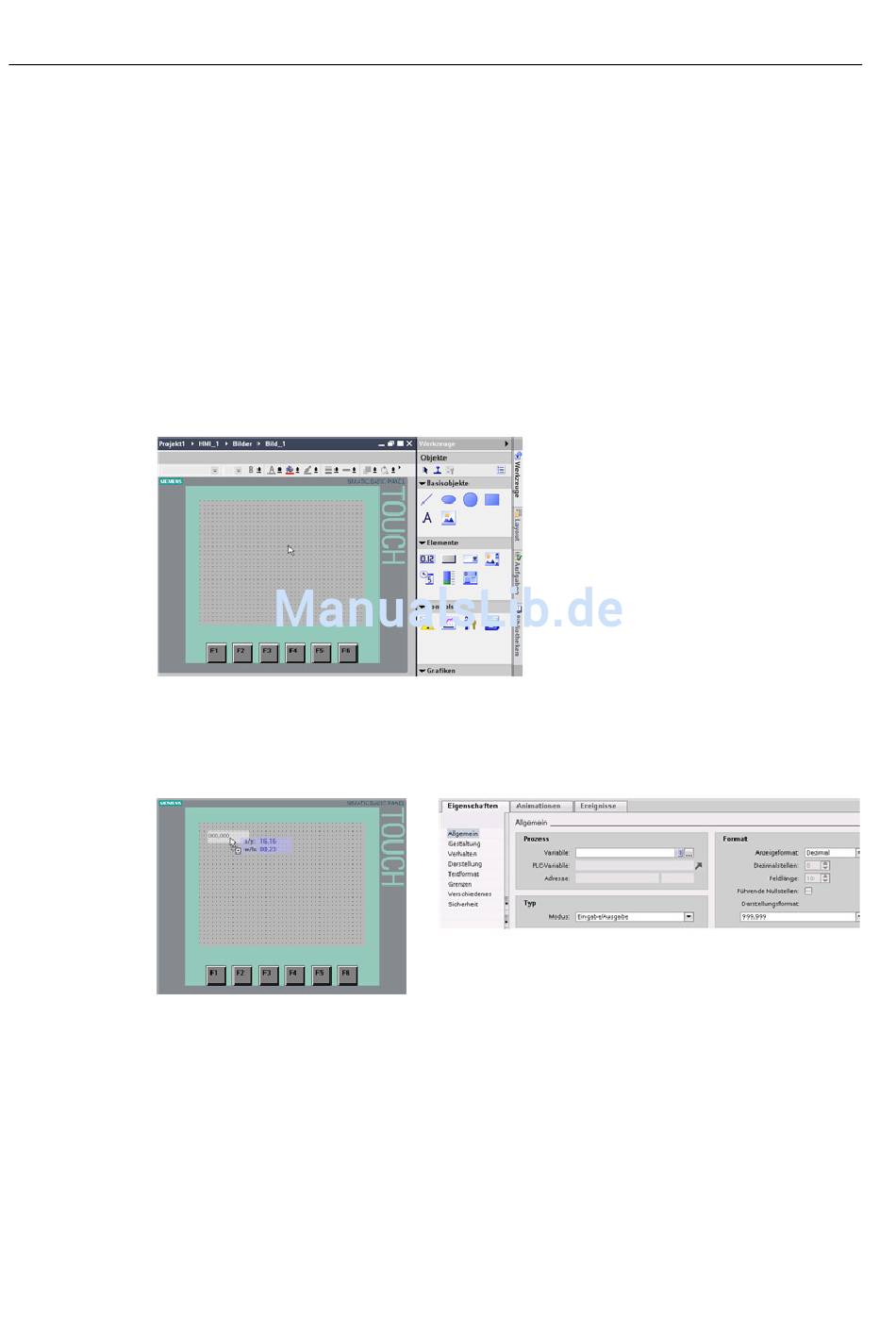

Auch ohne Einsatz des Geräteassistenten ist das Konfigurieren eines HMI-Bildes einfach.
Um ein Element einzufügen, brauchen Sie das Element nur auf das Bild zu ziehen und dort
abzulegen. Das Konfigurieren von Aussehen und Verhalten des Elements erfolgt über die
Elementeigenschaften im Inspektorfenster.
Sie können die Elemente auf Ihrem Bild auch dadurch erstellen, dass Sie PLC-Variablen mit
der Maus entweder aus der Projektnavigation oder aus dem Programmiereditor in das HMI-
Bild ziehen. Die PLC-Variable wird dann zu einem Element in dem Bild. Sie können die
Parameter für dieses Element anhand der Eigenschaften ändern.
56
STEP 7 stellt standardmäßig eine
Gruppe von Bibliotheken bereit, aus
denen Grundformen, interaktive
Elemente und Standardgrafiken
eingefügt werden können.
