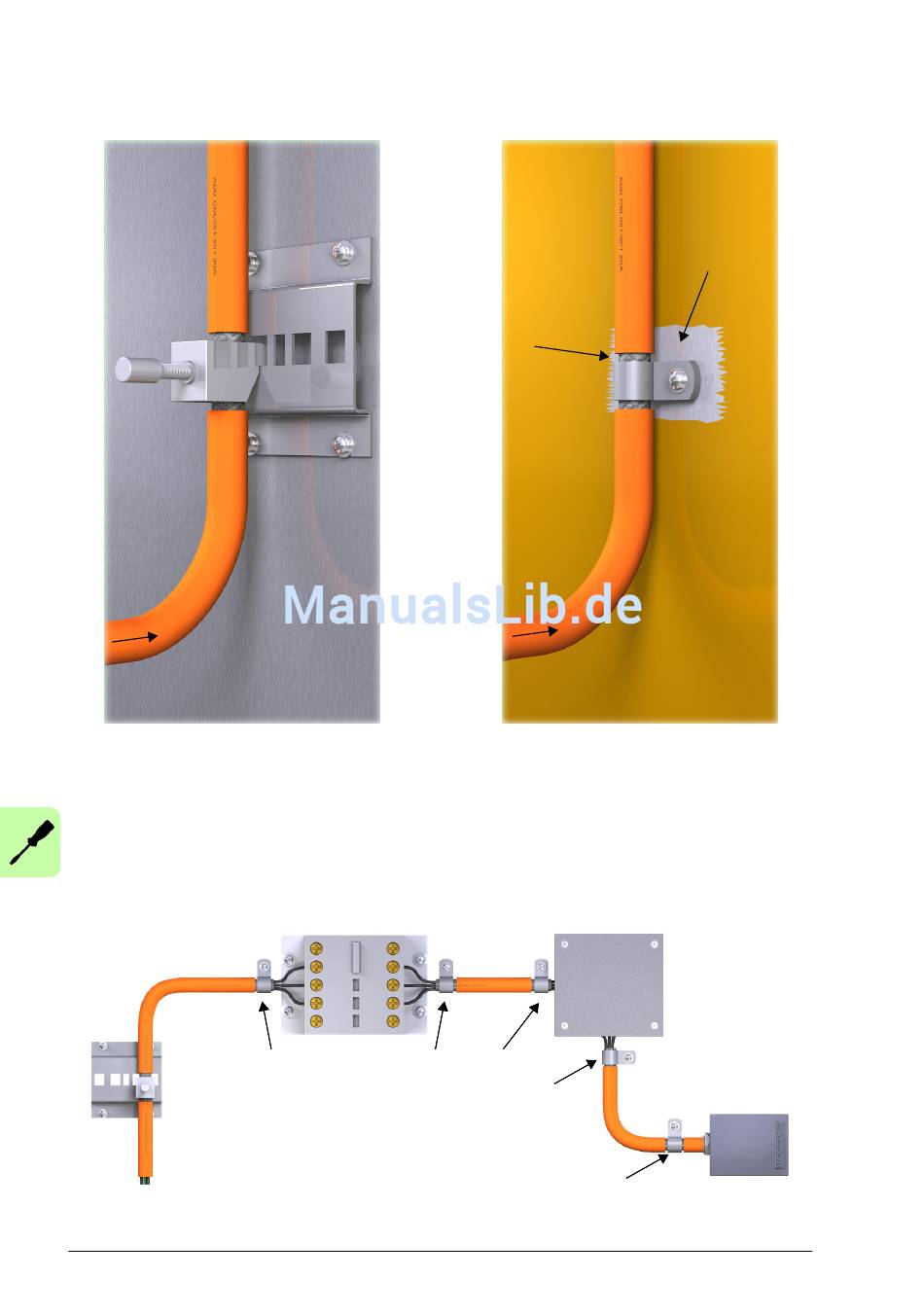

56 Elektrische Installation: Wechselstromeingang, Motor und Bremse
von
MicroFlex e150
Optionale Halterung zur Kabelführung des
Motorstromkabels
OPT-CM-001 (empfohlen)
Fortsetzung der Motorstromkabel-Abschirmung
Bei Verwendung eines Motorschaltschütz oder Erweiterung des Motorkabel durch
einen Klemmkasten stellen Sie sicher, dass die Motorkabelabschirmung auf der
gesamten Strecke zum Motor fortgesetzt wird.
von
MicroFlex e150
1.
Schneiden Sie den
Kabelaußenmantel einmal
rundherum ein. Achten Sie
jedoch darauf, die geflochtene
Kabelabschirmung nicht zu
beschädigen.
2.
Schieben Sie den Abschnitt
des Kabelaußenmantels zum
Ende des Kabels, um den
Bereich der geflochtenen
Abschirmung frei zu legen.
Entfernen Sie vorsichtig die
überschüssige Abschirmung
am Ende des Kabels.
M-Schütz
Bei lackierten
Platten Farbe
entfernen, um das
blanke Metall frei
zu legen.
von
MicroFlex e150
Metall-P-Clip
Klemmenkasten
Motor
