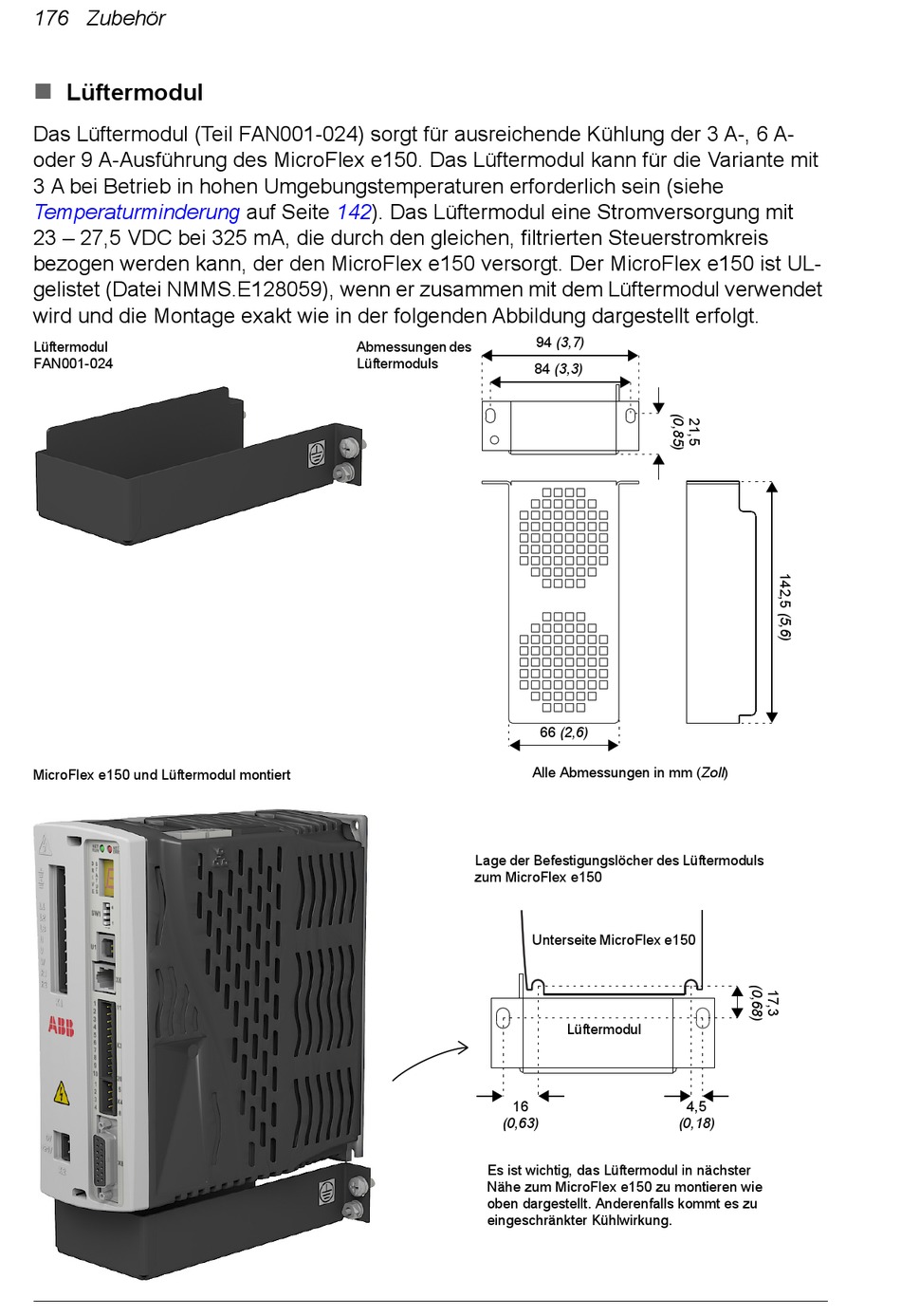

176 Zubehör
Lüftermodul
Das Lüftermodul (Teil FAN001-024) sorgt für ausreichende Kühlung der 3 A-, 6 A-
oder 9 A-Ausführung des MicroFlex e150. Das Lüftermodul kann für die Variante mit
3 A bei Betrieb in hohen Umgebungstemperaturen erforderlich sein (siehe
Temperaturminderung
23 – 27,5 VDC bei 325 mA, die durch den gleichen, filtrierten Steuerstromkreis
bezogen werden kann, der den MicroFlex e150 versorgt. Der MicroFlex e150 ist UL-
gelistet (Datei NMMS.E128059), wenn er zusammen mit dem Lüftermodul verwendet
wird und die Montage exakt wie in der folgenden Abbildung dargestellt erfolgt.
Lüftermodul
FAN001-024
MicroFlex e150 und Lüftermodul montiert
auf Seite 142). Das Lüftermodul eine Stromversorgung mit
Abmessungen des
Lüftermoduls
94 (3,7)
94 (3.7)
84 (3,3)
84 (3.3)
66 (2,6)
66 (2.6)
Alle Abmessungen in mm (Zoll)
Lage der Befestigungslöcher des Lüftermoduls
zum MicroFlex e150
Unterseite MicroFlex e150
Lüftermodul
16
16
(0,63)
(0.63)
Es ist wichtig, das Lüftermodul in nächster
Nähe zum MicroFlex e150 zu montieren wie
oben dargestellt. Anderenfalls kommt es zu
eingeschränkter Kühlwirkung.
4,5
4.5
(0,18)
(0.18)
