De plus amples informations sur les signaux peuvent être consultées dans les Instruc-
tions de service respectives des interfaces robots utilisées.

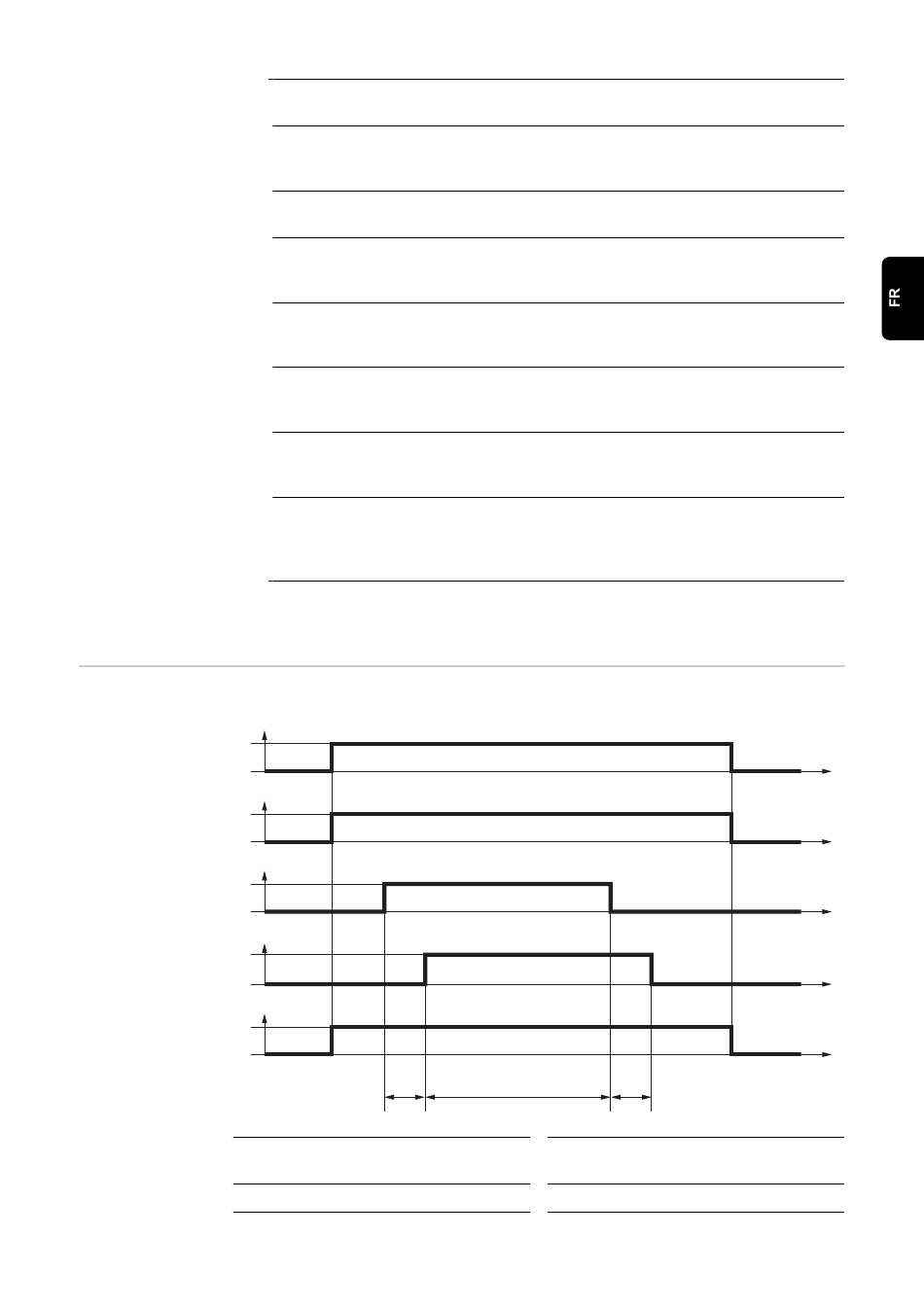

Parcours des
signaux
10 V
0 V
1
0
1
0
1
0
1
0
(1) Valeur de consigne courant
(2) Robot prêt (robot ready)
Soudage activé (welding start)
démarre l'arc pilote
Robot prêt / Arrêt rapide (robot ready / quick stop)
24 V = robot prêt / 0 V = arrêt rapide ; le signal Arrêt rapide permet d'arrêter
immédiatement le process de soudage
Contrôle gaz (Gas Test)
Active la fonction Contrôle gaz sur le PlasmaModule 10
Simulation du soudage (welding simulation)
Le signal Simulation du soudage permet le lancement d'une trajectoire de sou-
dage programmée sans arc électrique ni gaz de protection.
Valeur de consigne de courant principal (power input value)
Programmation de la quantité de plasma de gaz ; 0 V = quantité minimale de
plasma de gaz, 10 V = quantité maximale de plasma de gaz
Arc électrique stable (arc stable)
Le signal Arc électrique stable est émis dès lors qu'un arc pilote stable apparaît
après l'amorçage de l'arc pilote.
Source de courant prête (power source ready)
Le signal Source de courant prête est émis aussi longtemps que le PlasmaMo-
dule 10 est prêt à souder.
Valeur réelle de l'intensité de soudage (welding current real value)
Le signal Valeur réelle de l'intensité de soudage indique que la valeur réelle du
plasma de gaz est transmise à la sortie analogique avec une tension de 0 à
10 V.
(7)
principal (power input value)
(1) (1)
(2)
(3)
(4)
(5)
(6)
(8)
(5) Source de courant prête (power
source ready)
(6) Arc pilote
t (s)
t (s)
t (s)
t (s)
t (s)
