Signalverlauf - Fronius PlasmaModule 10 Bedienungsanleitung

Weitere Informationen zu den Signalen finden Sie in den jeweiligen Bedieungsanleitun-
gender Roboter-Interfaces.

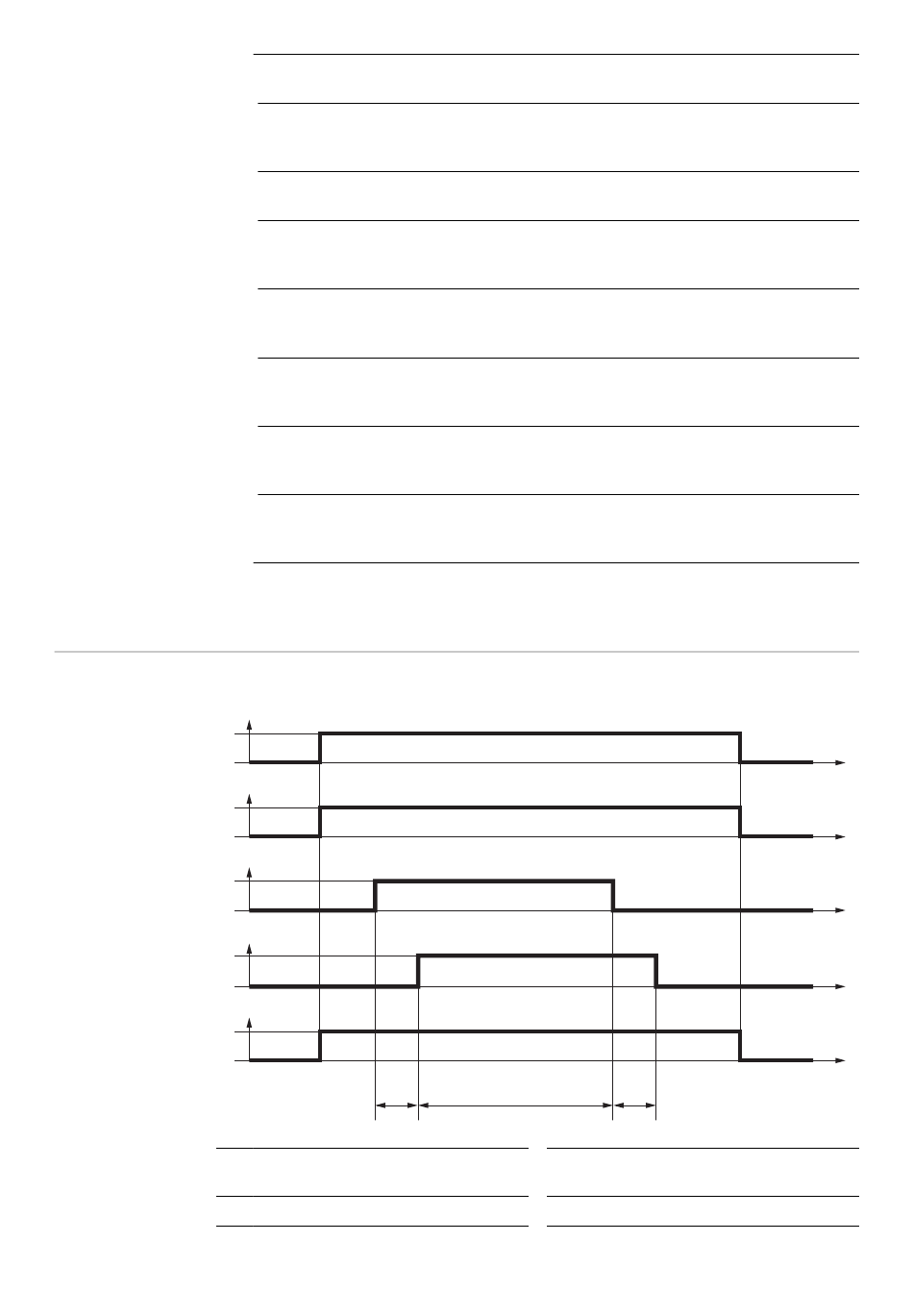

Signalverlauf

10 V
0 V
(1) Sollwert Hauptstrom (power
(2) Roboter bereit (robot ready)
38
Schweißen ein (welding start)
startet den Pilot-Lichtbogen
Roboter bereit / Schnellstopp (robot ready / quick stop)
24 V = Roboter schweißbereit / 0 V = Quick stop; Quick-Stop stoppt den
Schweißprozess sofort
Gas Test
aktiviert am PlasmaModule 10 die Funktion Gasprüfen
Schweißsimulation (welding simulation)
Das Signal Schweißsimulation ermöglicht das Abfahren einer programmierten
Schweißbahn ohne Lichtbogen und Schutzgas.
Sollwert Hauptstrom (power input value)
Vorgabe der Plasmagas-Menge; 0 V = minimale Plasmagas-Menge, 10 V =
maximale Plasmagas-Menge
Lichtbogen stabil (arc stable)
Das Signal Lichtbogen stabil wird gesetzt, sobald nach Zündung des Pilot-Licht-
bogens ein stabiler Pilot-Lichtbogen besteht.
Stromquelle bereit (power source ready)
Das Signal Stromquelle bereit bleibt gesetzt, solange das PlasmaModule 10
schweißbereit ist.
Istwert Schweißstrom (welding current real value)
Mit dem Signal Istwert Schweißstrom wird der Istwert Plasmagas mit einer Span-
nung von 0 - 10 V an den analogen Ausgang übertragen.
1
0
1
0
1
0
1
0
(7)
input value)
(1) (1)
(2)
(3)
(4)
(5)
(6)
(8)
(5) Stromquelle bereit (power
source ready)
(6) Pilot-Lichtbogen
t (s)
t (s)
t (s)
t (s)
t (s)
