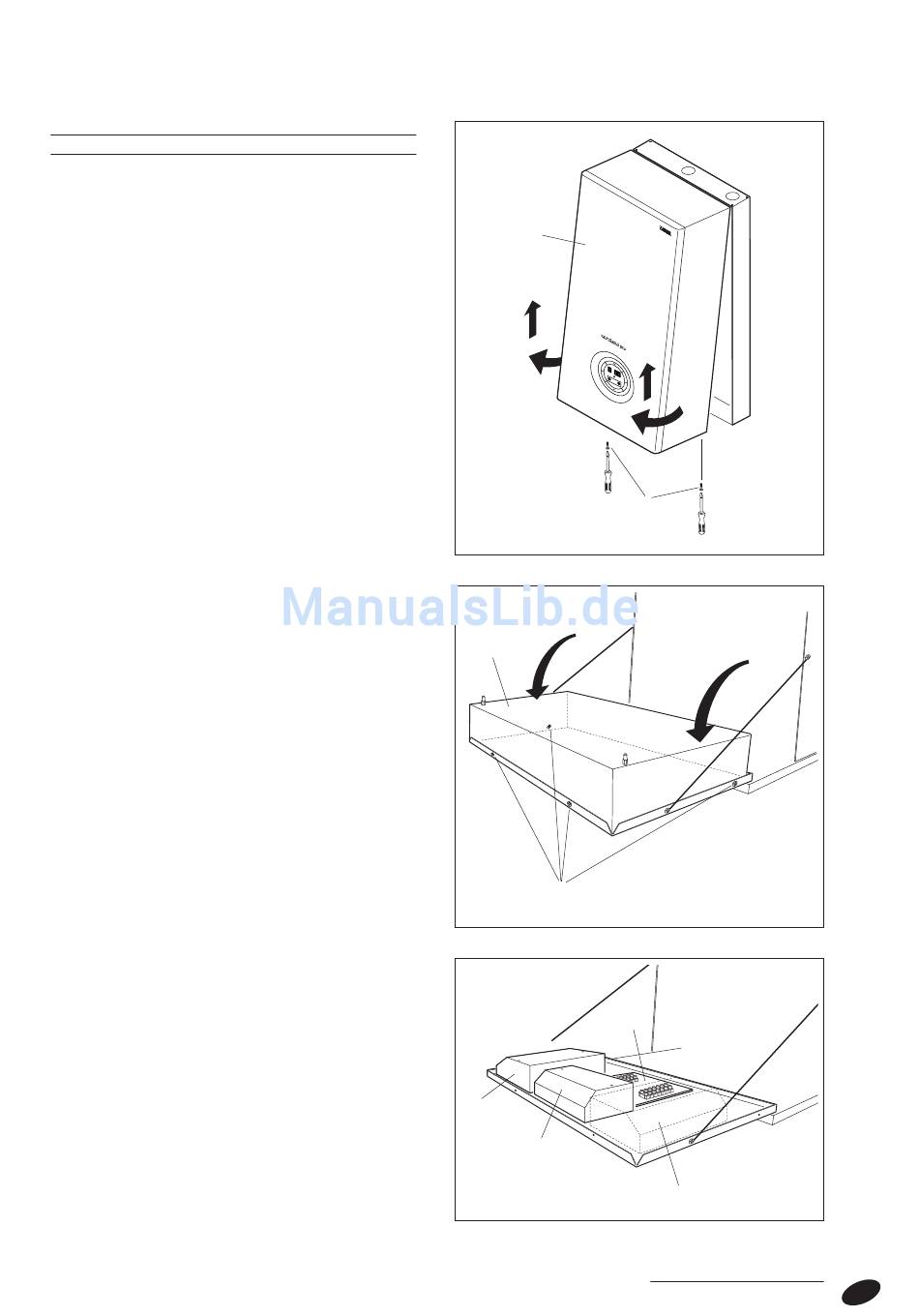

A b n a h m e d e r F r o n t p l a t t e , Z u g r i f f a u f d i e
Bedienungsblende und die Innenteile der Heizeinheit
- Die Befestigungsschrauben (1) der Frontplatte (2)
lösen
- Die Unterseite der Platte (2) abstemmen und hoch-
ziehen, somit vom Rahmen ausrasten und abnehmen
- Die Bedienungsblende (3) um 90° aufklappen und das
rückseitige Gehäuse durch Lösen der vier Schrauben
(4) abnehmen.
- An dieser Stelle liegen die Klemmenleiste (5) und die
Platinen frei:
- Master Platine (6) (Modelle 50M RES, 50M und 100M)
- erste Slave Platine (7)
- zweite Slave Platine (8) (Modelle 100M, 100S RES
und 100S)
Nach den Wartungseingriffen die abgenommenen
Bestandteile in der zum Ausbau umgekehrten Folge
montieren.
2
3
4
5
7
6
TECHNISCHER KUNDENSERVICE
1
8
