UMLAUFPUMPEN
Die Heizeinheiten
q

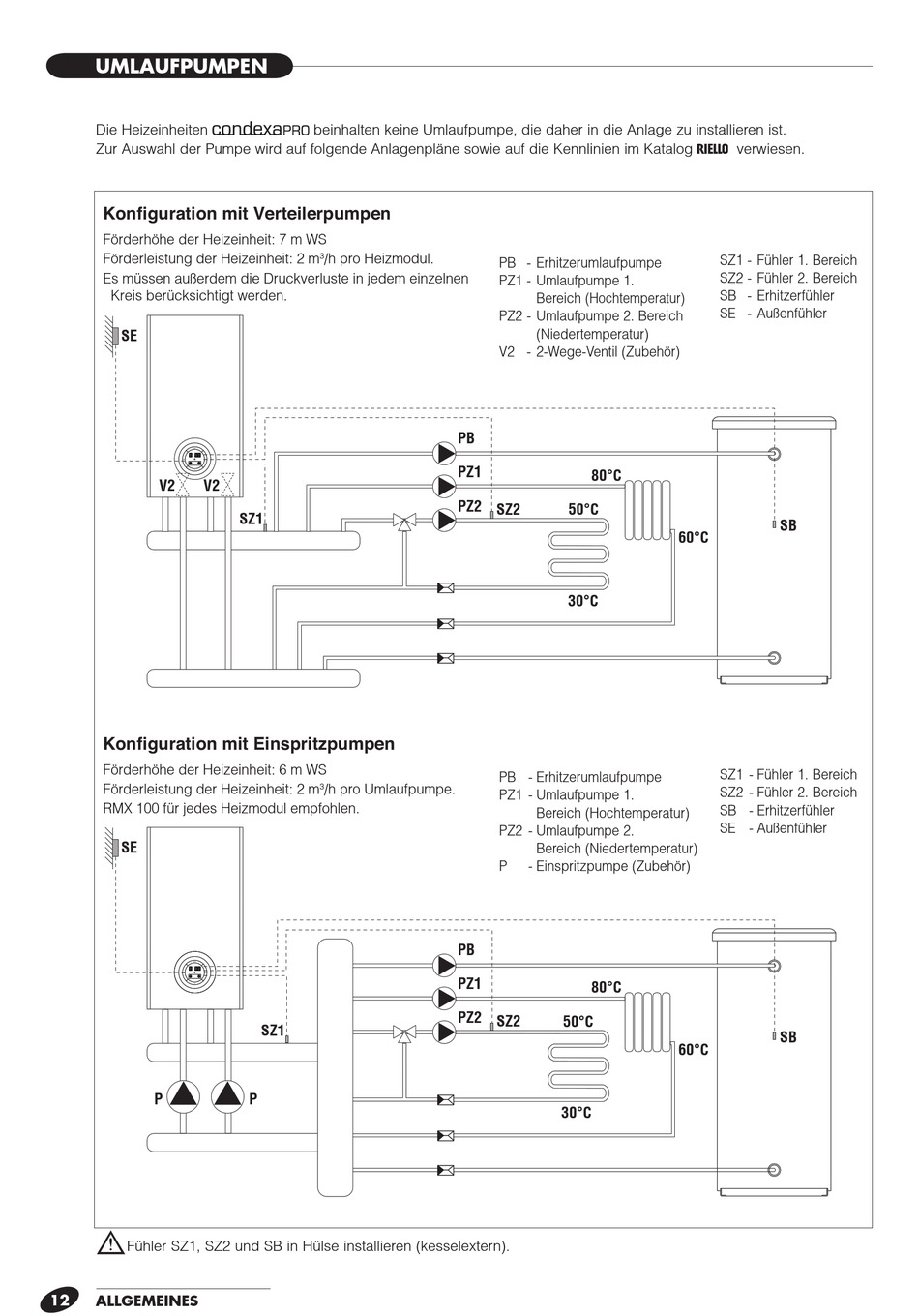

Zur Auswahl der Pumpe wird auf folgende Anlagenpläne sowie auf die Kennlinien im Katalog r verwiesen.
Konfiguration mit Verteilerpumpen
Förderhöhe der Heizeinheit: 7 m WS
Förderleistung der Heizeinheit: 2 m
Es müssen außerdem die Druckverluste in jedem einzelnen
Kreis berücksichtigt werden.
SE
V2
V2
Konfiguration mit Einspritzpumpen
Förderhöhe der Heizeinheit: 6 m WS
Förderleistung der Heizeinheit: 2 m
RMX 100 für jedes Heizmodul empfohlen.
SE
P
b
Fühler SZ1, SZ2 und SB in Hülse installieren (kesselextern).
1
ALLgEMEINES
beinhalten keine Umlaufpumpe, die daher in die Anlage zu installieren ist.
/h pro Heizmodul.
3
SZ1
/h pro Umlaufpumpe.
3
SZ1
P
PB - Erhitzerumlaufpumpe
PZ1 - Umlaufpumpe 1.
Bereich (Hochtemperatur)
PZ2 - Umlaufpumpe 2. Bereich
(Niedertemperatur)
V2 - 2-Wege-Ventil (Zubehör)
PB
PZ1
80°C
PZ2
SZ2
50°C
30°C
PB - Erhitzerumlaufpumpe
PZ1 - Umlaufpumpe 1.
Bereich (Hochtemperatur)
PZ2 - Umlaufpumpe 2.
Bereich (Niedertemperatur)
P
- Einspritzpumpe (Zubehör)
PB
PZ1
80°C
PZ2
SZ2
50°C
30°C
SZ1 - Fühler 1. Bereich
SZ2 - Fühler 2. Bereich
SB - Erhitzerfühler
SE - Außenfühler
SB
60°C
SZ1 - Fühler 1. Bereich
SZ2 - Fühler 2. Bereich
SB - Erhitzerfühler
SE - Außenfühler
SB
60°C
