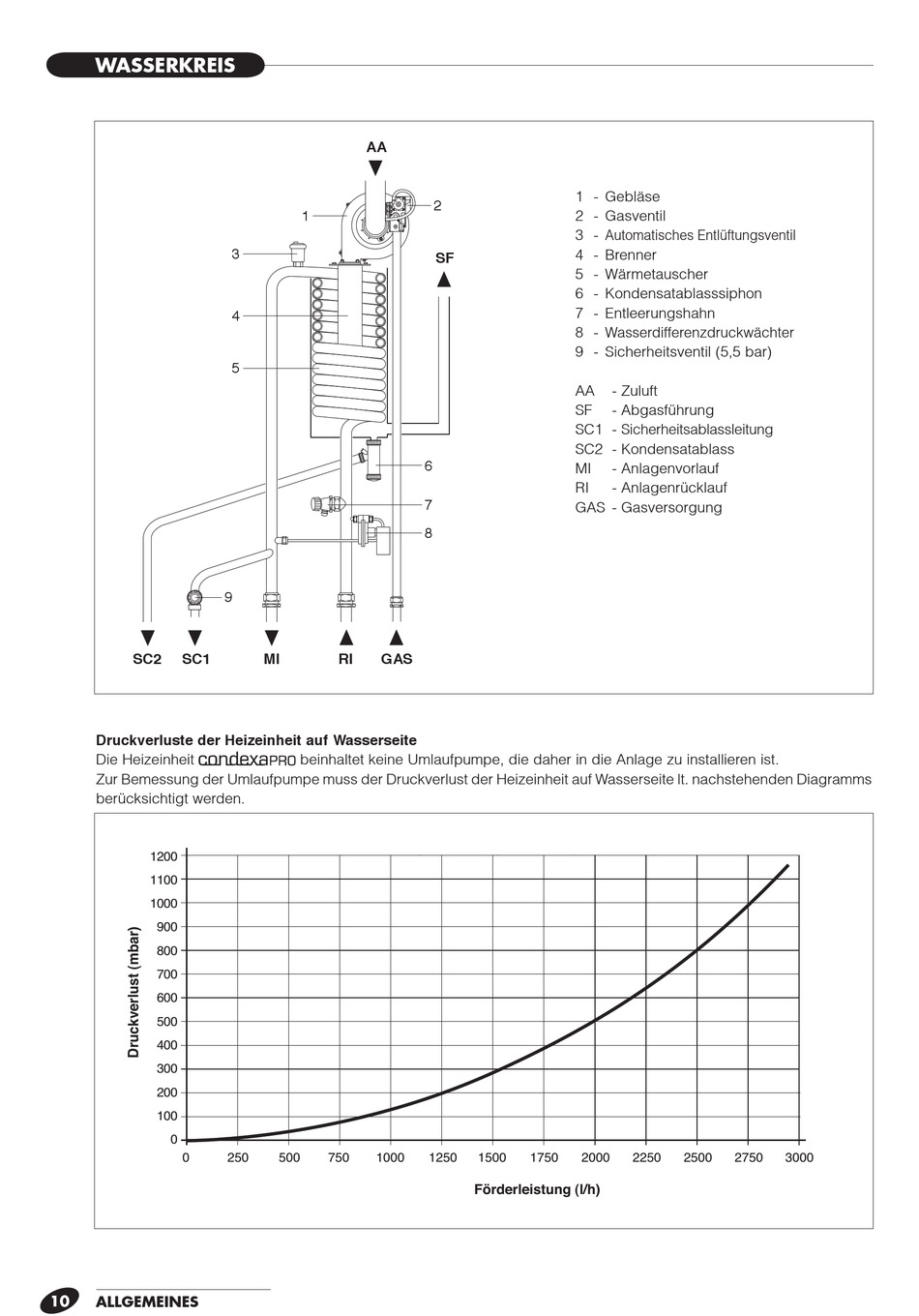

WASSERKREIS
SC2
SC1
Druckverluste der Heizeinheit auf Wasserseite
Die Heizeinheit
q
Zur Bemessung der Umlaufpumpe muss der Druckverlust der Heizeinheit auf Wasserseite lt. nachstehenden Diagramms
berücksichtigt werden.
1200
1100
1000
900
800
700
600
500
400
300
200
100
0
0
10
ALLgEMEINES
AA
1
3
4
5
9
MI
RI
GAS
beinhaltet keine Umlaufpumpe, die daher in die Anlage zu installieren ist.
250
500
750
1000
1 - Gebläse
2
2 - Gasventil
3 - Automatisches Entlüftungsventil
SF
4 - Brenner
5 - Wärmetauscher
6 - Kondensatablasssiphon
7 - Entleerungshahn
8 - Wasserdifferenzdruckwächter
9 - Sicherheitsventil (5,5 bar)
AA - Zuluft
SF
SC1 - Sicherheitsablassleitung
SC2 - Kondensatablass
6
MI
RI
7
GAS - Gasversorgung
8
1250
1500
1750
2000
Förderleistung (l/h)
- Abgasführung
- Anlagenvorlauf
- Anlagenrücklauf
2250
2500
2750
3000
