MONTAJE DE LA REJILLA DE ENTRADA DE AIRE

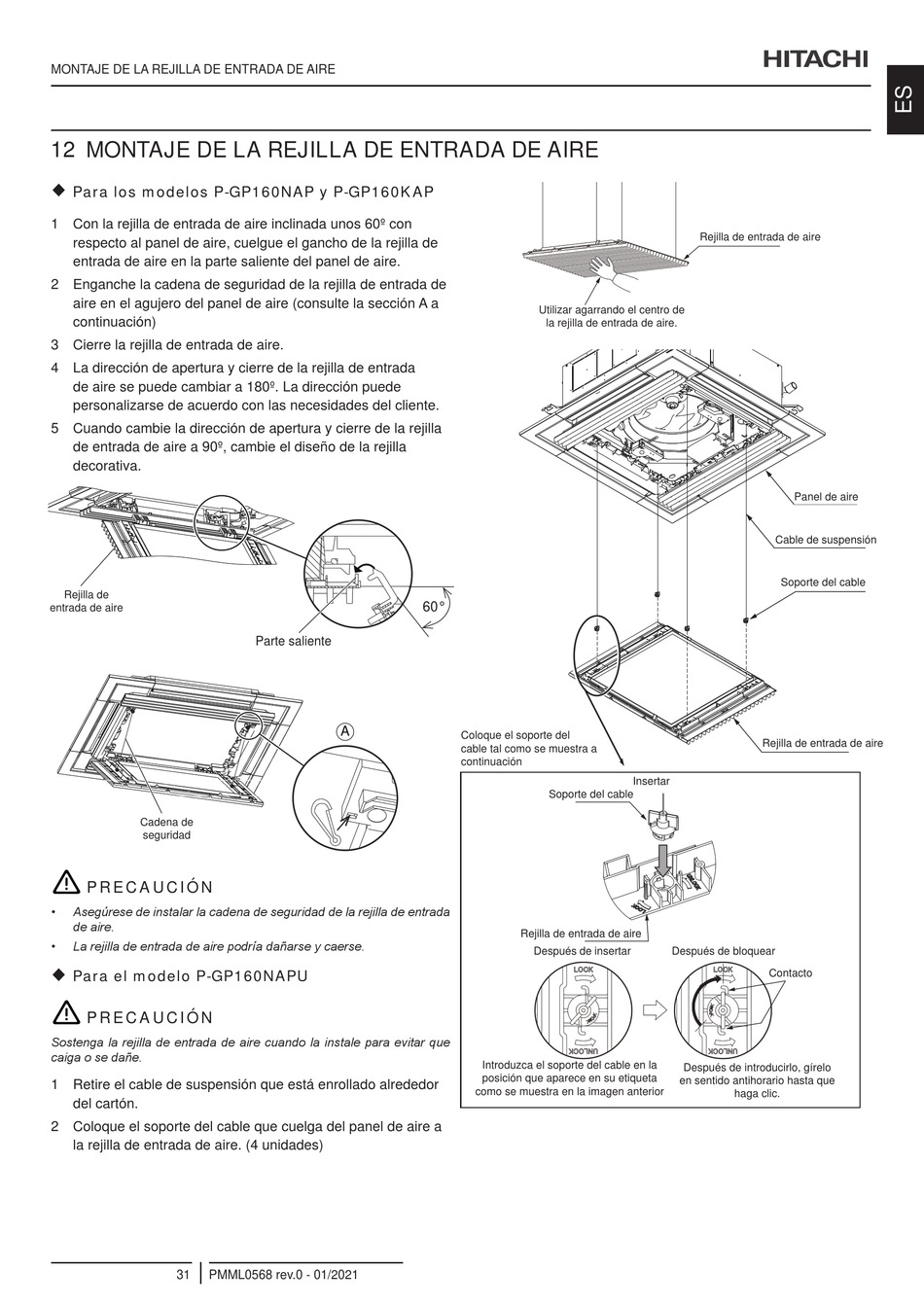

12 MONTAJE DE LA REJILLA DE ENTRADA DE AIRE

Para los modelos P-GP160NAP y P-GP160KAP
1 Con la rejilla de entrada de aire inclinada unos 60º con
respecto al panel de aire, cuelgue el gancho de la rejilla de
entrada de aire en la parte saliente del panel de aire.
2 Enganche la cadena de seguridad de la rejilla de entrada de
aire en el agujero del panel de aire (consulte la sección A a
continuación)
3 Cierre la rejilla de entrada de aire.
4 La dirección de apertura y cierre de la rejilla de entrada
de aire se puede cambiar a 180º. La dirección puede
personalizarse de acuerdo con las necesidades del cliente.
5 Cuando cambie la dirección de apertura y cierre de la rejilla
de entrada de aire a 90º, cambie el diseño de la rejilla
decorativa.
Rejilla de
entrada de aire
Cadena de
seguridad
!
P R E C A U C I Ó N
• Asegúrese de instalar la cadena de seguridad de la rejilla de entrada
de aire.
• La rejilla de entrada de aire podría dañarse y caerse.

Para el modelo P-GP160NAPU
!
P R E C A U C I Ó N
Sostenga la rejilla de entrada de aire cuando la instale para evitar que
caiga o se dañe.
1 Retire el cable de suspensión que está enrollado alrededor
del cartón.
2 Coloque el soporte del cable que cuelga del panel de aire a
la rejilla de entrada de aire. (4 unidades)
31 PMML0568 rev.0 - 01/2021
60°
Parte saliente
A
Utilizar agarrando el centro de
la rejilla de entrada de aire.
Coloque el soporte del
cable tal como se muestra a
continuación
Insertar
Soporte del cable
Rejilla de entrada de aire
Después de insertar
Introduzca el soporte del cable en la
posición que aparece en su etiqueta
como se muestra en la imagen anterior
Rejilla de entrada de aire
Panel de aire
Cable de suspensión
Soporte del cable
Rejilla de entrada de aire
Después de bloquear
Contacto
Después de introducirlo, gírelo
en sentido antihorario hasta que
haga clic.
