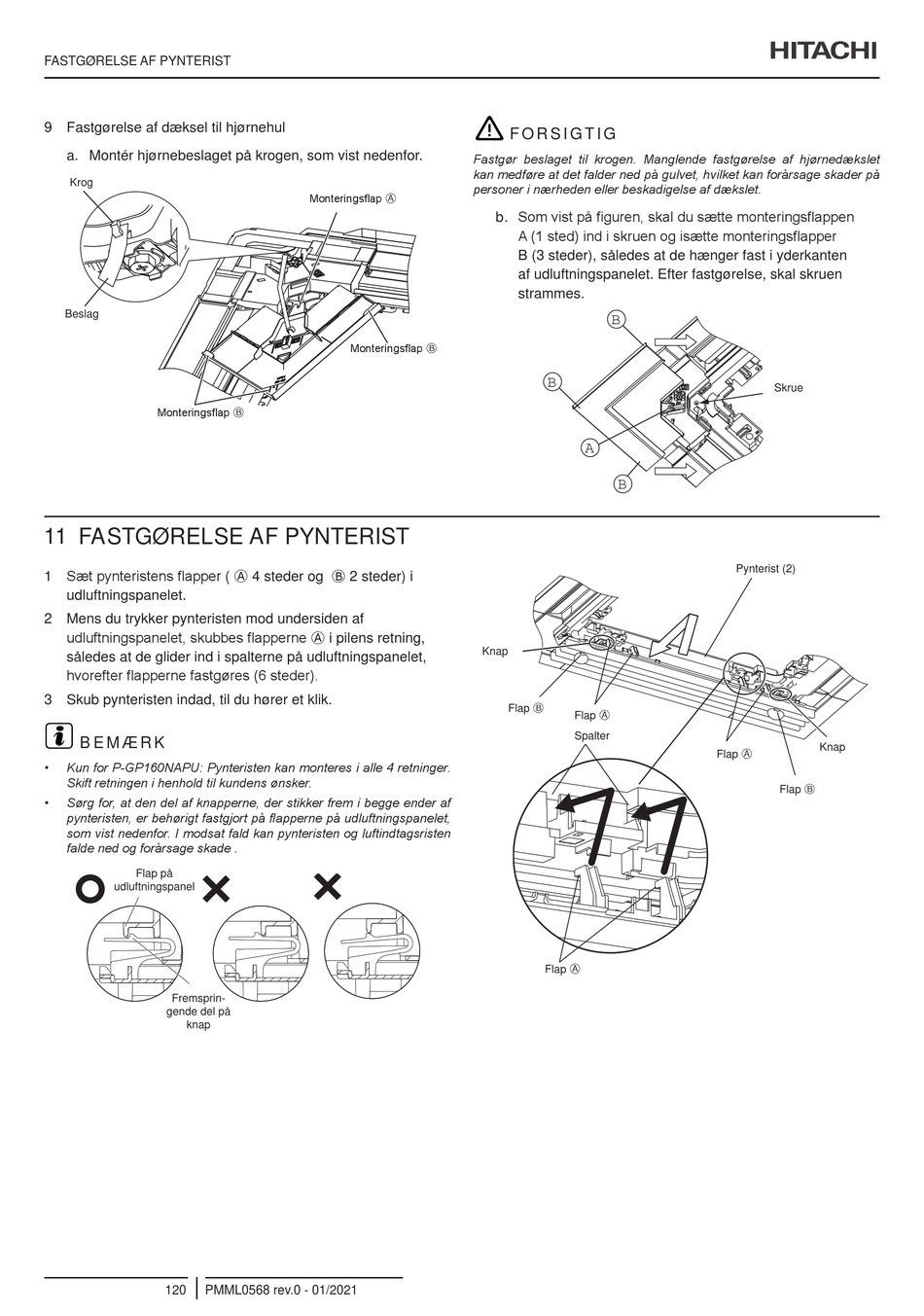

FASTGØRELSE AF PYNTERIST
9 Fastgørelse af dæksel til hjørnehul
a. Montér hjørnebeslaget på krogen, som vist nedenfor.
Krog
Beslag
Monteringsflap Ⓑ
11 FASTGØRELSE AF PYNTERIST
1 Sæt pynteristens flapper ( Ⓐ 4 steder og Ⓑ 2 steder) i
udluftningspanelet.
2 Mens du trykker pynteristen mod undersiden af
udluftningspanelet, skubbes flapperne Ⓐ i pilens retning,
således at de glider ind i spalterne på udluftningspanelet,
hvorefter flapperne fastgøres (6 steder).
3 Skub pynteristen indad, til du hører et klik.
?
B E M Æ R K
• Kun for P-GP160NAPU: Pynteristen kan monteres i alle 4 retninger.
Skift retningen i henhold til kundens ønsker.
• Sørg for, at den del af knapperne, der stikker frem i begge ender af
pynteristen, er behørigt fastgjort på flapperne på udluftningspanelet,
som vist nedenfor. I modsat fald kan pynteristen og luftindtagsristen
falde ned og forårsage skade .
Flap på
udluftningspanel
Fremsprin-
gende del på
knap
120 PMML0568 rev.0 - 01/2021
!
Fastgør beslaget til krogen. Manglende fastgørelse af hjørnedækslet
kan medføre at det falder ned på gulvet, hvilket kan forårsage skader på
personer i nærheden eller beskadigelse af dækslet.
Monteringsflap Ⓐ
Monteringsflap Ⓑ
Knap
F O R S I G T I G
b. Som vist på figuren, skal du sætte monteringsflappen
A (1 sted) ind i skruen og isætte monteringsflapper
B (3 steder), således at de hænger fast i yderkanten
af udluftningspanelet. Efter fastgørelse, skal skruen
strammes.
B
B
A
B
Flap Ⓑ
Flap Ⓐ
Spalter
Flap Ⓐ
Skrue
Pynterist (2)
Knap
Flap Ⓐ
Flap Ⓑ
