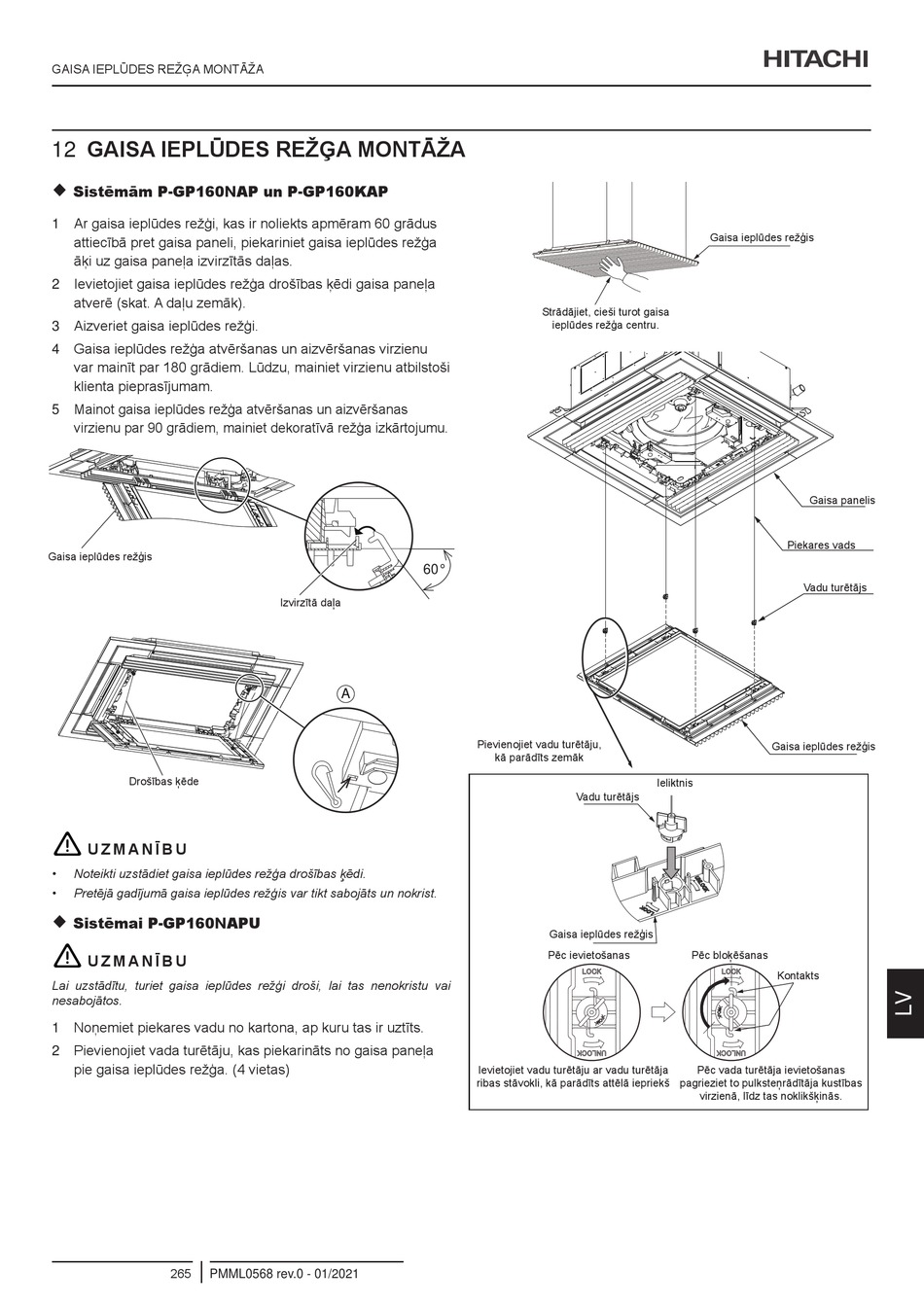

GAISA IEPLŪDES REŽĢA MONTĀŽA
12 GAISA IEPLŪDES REŽĢA MONTĀŽA

SistēmāmP-GP160NAPunP-GP160KAP
1 Ar gaisa ieplūdes režģi, kas ir noliekts apmēram 60 grādus
attiecībā pret gaisa paneli, piekariniet gaisa ieplūdes režģa
āķi uz gaisa paneļa izvirzītās daļas.
2 Ievietojiet gaisa ieplūdes režģa drošības ķēdi gaisa paneļa
atverē (skat. A daļu zemāk).
3 Aizveriet gaisa ieplūdes režģi.
4 Gaisa ieplūdes režģa atvēršanas un aizvēršanas virzienu
var mainīt par 180 grādiem. Lūdzu, mainiet virzienu atbilstoši
klienta pieprasījumam.
5 Mainot gaisa ieplūdes režģa atvēršanas un aizvēršanas
virzienu par 90 grādiem, mainiet dekoratīvā režģa izkārtojumu.
Gaisa ieplūdes režģis
Drošības ķēde
!
U Z M A N Ī B U
• Noteikti uzstādiet gaisa ieplūdes režģa drošības ķēdi.
• Pretējā gadījumā gaisa ieplūdes režģis var tikt sabojāts un nokrist.

SistēmaiP-GP160NAPU
!
U Z M A N Ī B U
Lai uzstādītu, turiet gaisa ieplūdes režģi droši, lai tas nenokristu vai
nesabojātos.
1 Noņemiet piekares vadu no kartona, ap kuru tas ir uztīts.
2 Pievienojiet vada turētāju, kas piekarināts no gaisa paneļa
pie gaisa ieplūdes režģa. (4 vietas)
265 PMML0568 rev.0 - 01/2021
60°
Izvirzītā daļa
A
Strādājiet, cieši turot gaisa
ieplūdes režģa centru.
Pievienojiet vadu turētāju,
kā parādīts zemāk
Vadu turētājs
Gaisa ieplūdes režģis
Pēc ievietošanas
Ievietojiet vadu turētāju ar vadu turētāja
ribas stāvokli, kā parādīts attēlā iepriekš
Gaisa ieplūdes režģis
Gaisa panelis
Piekares vads
Vadu turētājs
Gaisa ieplūdes režģis
Ieliktnis
Pēc bloķēšanas
Kontakts
Pēc vada turētāja ievietošanas
pagrieziet to pulksteņrādītāja kustības
virzienā, līdz tas noklikšķinās.
