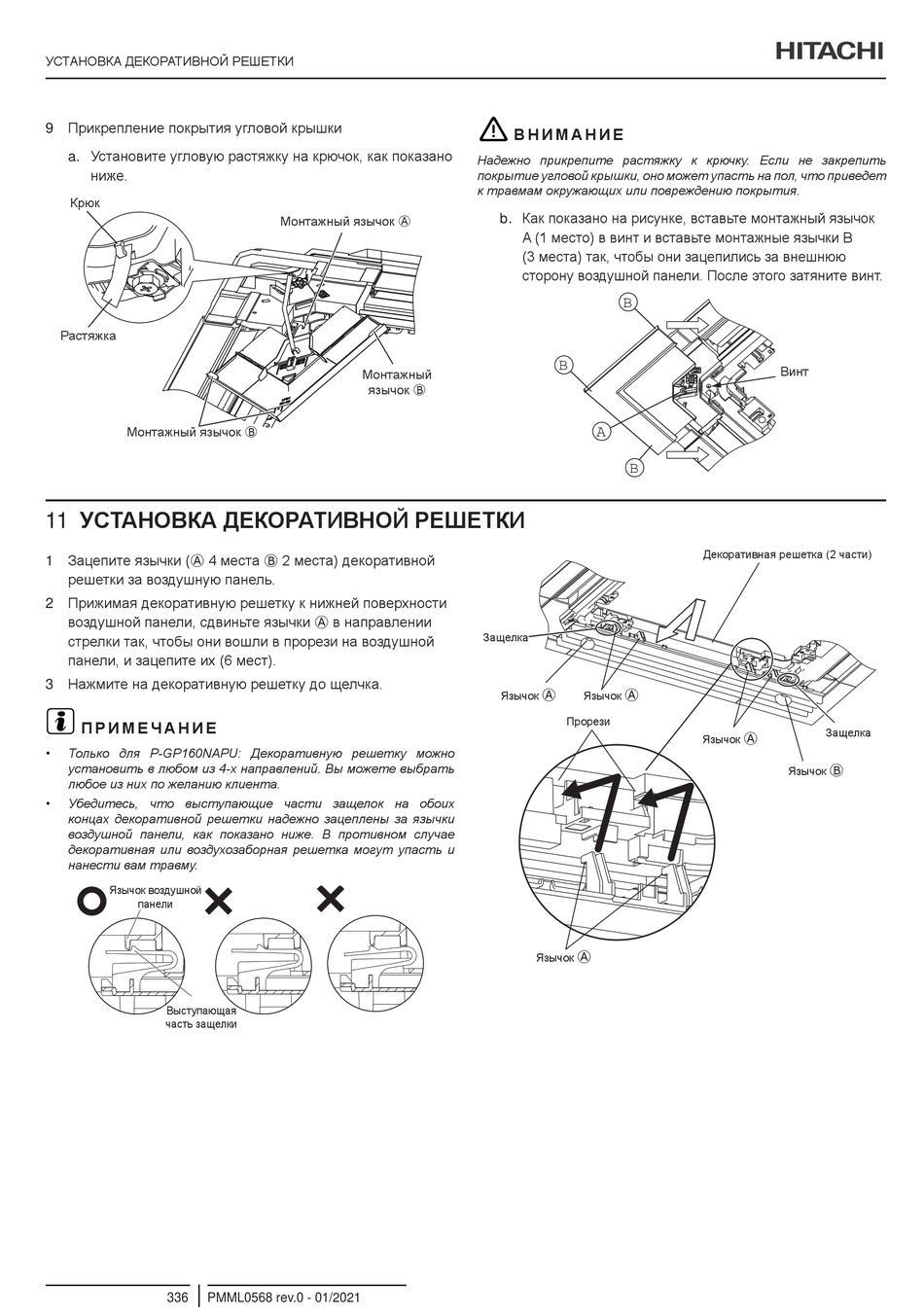

УСТАНОВКА ДЕКОРАТИВНОЙ РЕШЕТКИ
9 Прикрепление покрытия угловой крышки
a. Установите угловую растяжку на крючок, как показано
ниже.
Крюк
Растяжка
Монтажный язычок Ⓑ
11 УСТАНОВКА ДЕКОРАТИВНОЙ РЕШЕТКИ
1 Зацепите язычки (Ⓐ 4 места Ⓑ 2 места) декоративной
решетки за воздушную панель.
2 Прижимая декоративную решетку к нижней поверхности
воздушной панели, сдвиньте язычки Ⓐ в направлении
стрелки так, чтобы они вошли в прорези на воздушной
панели, и зацепите их (6 мест).
3 Нажмите на декоративную решетку до щелчка.
?
П Р И М Е Ч А Н И Е
• Только для P-GP160NAPU: Декоративную решетку можно
установить в любом из 4-х направлений. Вы можете выбрать
любое из них по желанию клиента.
• Убедитесь, что выступающие части защелок на обоих
концах декоративной решетки надежно зацеплены за язычки
воздушной панели, как показано ниже. В противном случае
декоративная или воздухозаборная решетка могут упасть и
нанести вам травму.
Язычок воздушной
панели
Выступающая
часть защелки
336 PMML0568 rev.0 - 01/2021
Монтажный язычок Ⓐ
Монтажный
язычок Ⓑ
!
В Н И М А Н И Е
Надежно прикрепите растяжку к крючку. Если не закрепить
покрытие угловой крышки, оно может упасть на пол, что приведет
к травмам окружающих или повреждению покрытия.
b. Как показано на рисунке, вставьте монтажный язычок
A (1 место) в винт и вставьте монтажные язычки B
(3 места) так, чтобы они зацепились за внешнюю
сторону воздушной панели. После этого затяните винт.
B
B
A
B
Защелка
Ⓐ Ⓐ
Язычок Язычок
Прорези
Ⓐ
Язычок
Винт
Декоративная решетка (2 части)
Защелка
Ⓐ
Язычок
Ⓑ
Язычок
