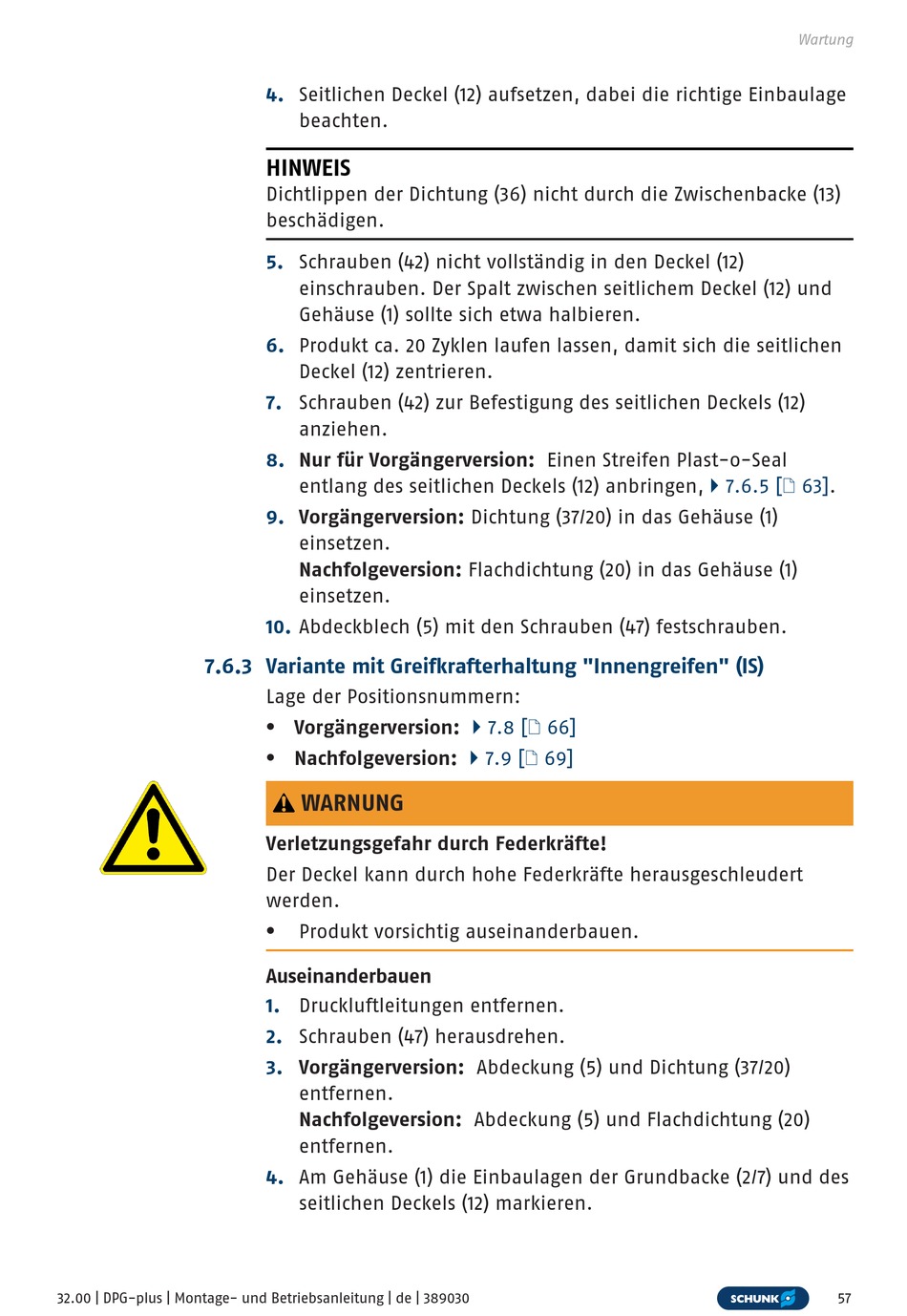

7.6.3 Variante mit Greifkrafterhaltung "Innengreifen" (IS)
32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030
4.
Seitlichen Deckel (12) aufsetzen, dabei die richtige Einbaulage
beachten.
HINWEIS
Dichtlippen der Dichtung (36) nicht durch die Zwischenbacke (13)
beschädigen.
5.
Schrauben (42) nicht vollständig in den Deckel (12)
einschrauben. Der Spalt zwischen seitlichem Deckel (12) und
Gehäuse (1) sollte sich etwa halbieren.
6.
Produkt ca. 20 Zyklen laufen lassen, damit sich die seitlichen
Deckel (12) zentrieren.
7.
Schrauben (42) zur Befestigung des seitlichen Deckels (12)
anziehen.
8.
Nur für Vorgängerversion: Einen Streifen Plast-o-Seal
entlang des seitlichen Deckels (12) anbringen,
9.
Vorgängerversion: Dichtung (37/20) in das Gehäuse (1)
einsetzen.
Nachfolgeversion: Flachdichtung (20) in das Gehäuse (1)
einsetzen.
10.
Abdeckblech (5) mit den Schrauben (47) festschrauben.
Lage der Positionsnummern:
Vorgängerversion:
l
Nachfolgeversion:
l
WARNUNG
Verletzungsgefahr durch Federkräfte!
Der Deckel kann durch hohe Federkräfte herausgeschleudert
werden.
Produkt vorsichtig auseinanderbauen.
l
Auseinanderbauen
1.
Druckluftleitungen entfernen.
2.
Schrauben (47) herausdrehen.
3.
Vorgängerversion: Abdeckung (5) und Dichtung (37/20)
entfernen.
Nachfolgeversion: Abdeckung (5) und Flachdichtung (20)
entfernen.
4.
Am Gehäuse (1) die Einbaulagen der Grundbacke (2/7) und des
seitlichen Deckels (12) markieren.
} 7.8 [/ 66]
} 7.9 [/ 69]
Wartung
} 7.6.5
[/ 63].
57
