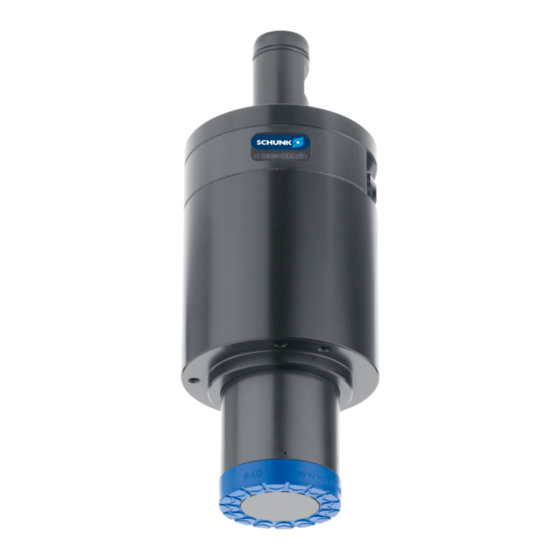

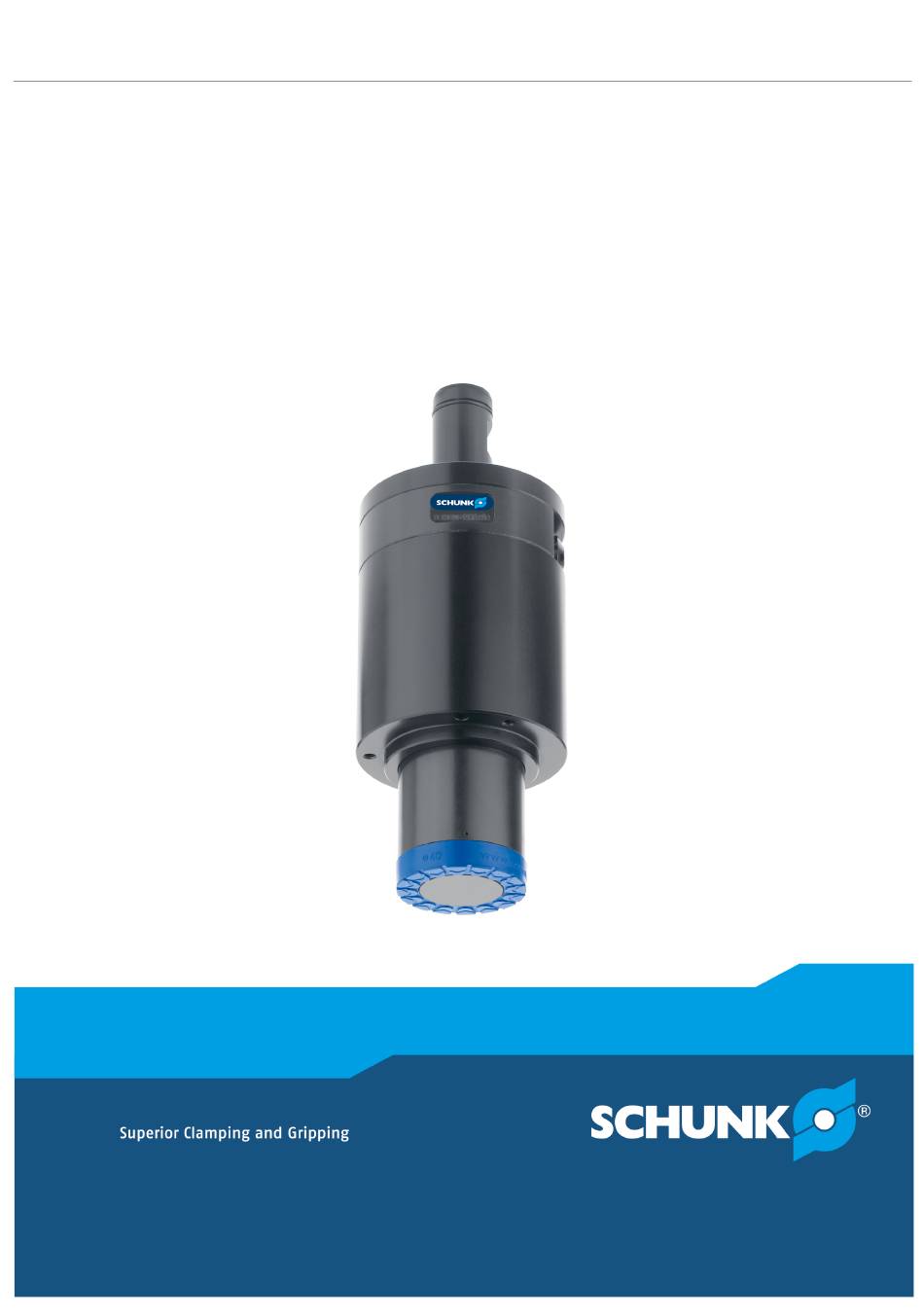

- Seite 1 Original Betriebsanleitung Montage- und Betriebsanleitung GSW-M Magnetgreifer mit Schaftschnittstelle...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK GmbH & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 389113 Auflage: 03.00 | 09.01.2023 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.
-
Seite 3: Inhaltsverzeichnis
Werkstückverlust .................... 20 Wartung ......................... 21 Hinweise...................... 21 Wartungsintervalle .................... 21 Schmierstoffe/Schmierstellen................ 21 Auseinander- und zusammenbauen .............. 23 7.4.1 Produkt auseinanderbauen .............. 23 7.4.2 Produkt zusammenbauen.............. 23 Zusammenbauzeichnung ................... 24 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... - Seite 4 Inhaltsverzeichnis Einbauerklärung ..................... 25 Anlage zur Einbauerklärung .................. 26 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113...
-
Seite 5: Allgemein
Gefahren für Personen! Nichtbeachtung kann zu irreversiblen Verletzungen bis hin zum Tod führen. VORSICHT Gefahren für Personen! Nichtbeachtung kann zu leichten Verletzungen führen. ACHTUNG Sachschaden! Informationen zur Vermeidung von Sachschäden. 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 6: Begriffsdefinition
"Produkt" ersetzt in dieser Anleitung die Produktbezeichnung auf der Titelseite. 1.1.3 Mitgeltende Unterlagen • Allgemeine Geschäftsbedingungen * • Katalogdatenblatt des gekauften Produkts * Die mit Stern (*) gekennzeichneten Unterlagen können unter schunk.com heruntergeladen werden. 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 7: Gewährleistung
Für dieses Produkt ist eine breite Palette an Zubehör erhältlich. Für Informationen, welche Zubehör-Artikel mit der entsprechenden Produktvariante verwendet werden können, siehe Katalogdatenblatt. 1.4.1 Dichtsatz Ident.-Nr. des Dichtsatzes Dichtsatz für Ident.-Nr. GSW-M 20 5522169 Inhalt des Dichtsatzes, Zusammenbauzeichnung. 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 8: Grundlegende Sicherheitshinweise
Durch Umbauten, Veränderungen und Nacharbeiten, z. B. zusätzliche Gewinde, Bohrungen, Sicherheitseinrichtungen können Funktion oder Sicherheit beeinträchtigt oder Beschädigungen am Produkt verursacht werden. • Bauliche Veränderungen nur mit schriftlicher Genehmigung von SCHUNK durchführen. 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 9: Ersatzteile
Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen in der Lage, Arbeiten an elektrischen Anlagen auszuführen, mögliche Gefahren zu erkennen und zu vermeiden und kennt die relevanten Normen und Bestimmungen. 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 10: Persönliche Schutzausrüstung
• Das Produkt bestimmungsgemäß verwenden. • Die Sicherheits- und Montagehinweise beachten. • Das Produkt keinen korrosiven Medien aussetzen. Ausgenommen sind Produkte für spezielle Umgebungsbedingungen. • Auftretende Störungen umgehend beseitigen. 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 11: Transport
Recycling oder der ordnungsgemäßen Entsorgung zuführen. 2.11 Grundsätzliche Gefahren Allgemein • Sicherheitsabstände einhalten. • Niemals Sicherheitseinrichtungen außer Funktion setzen. • Vor der Inbetriebnahme des Produkts am Gefahrenbereich die vorgesehenen Schutzvorrichtungen montieren. 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 12: Schutz Bei Handhabung Und Montage
Ist noch Restenergie im System vorhanden, können beim Arbeiten am Produkt schwere Verletzungen verursacht werden. • Energieversorgung abschalten, sicherstellen dass keine Restenergie mehr vorhanden ist und gegen Wiedereinschalten sichern. 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... - Seite 13 Bewegungsenergie verfügen. NOT-HALT- Schalter müssen leicht zugänglich und schnell erreichbar sein. Vor Inbetriebnahme der Maschine oder Anlage die Funktion des NOT-HALT-Systems überprüfen. Betrieb der Maschine bei Fehlfunktion dieser Schutzeinrichtung unterbinden. 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113...
-
Seite 14: Technische Daten
Maximaldruck [bar] (Maschinenkühlflüssigkeit) Weitere technische Daten enthält das Katalogdatenblatt. Es gilt jeweils die letzte Fassung. Umgebungs- und Einsatzbedingungen Bezeichnung GSW-M Umgebungstemperatur [°C] min. max. Schutzart IP Geräuschemission [dB(A)] ≤ 70 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 15: Montage
Montieren Möglichkeiten der Montage 1. Prüfen, ob die O-Ringe (2) am Schaft eingesetzt sind. Bei Bedarf O-Ringe (2) einsetzen. 2. GSW-M mit dem Schaft oder über die Spannfläche (1) in den Werkzeughalter einspannen. Werkzeughalter SCHUNK TENDO Schnittdarstellung GSW-M im SCHUNK TENDO eingespannt... - Seite 16 Der Schaft des GSW-M wird flächig durch den Werkzeughalter TENDO gespannt (Spannprinzip: Hydrodehnspannfutter). Werkzeughalter mit WELDON-Aufnahme Schnittdarstellung GSW-M in WELDON-Aufnahme eingespannt Der Schaft des GSW-M wird über die Spannfläche (1) durch den Gewindestift (2) des Werkzeughalters mit WELDON-Aufnahme gespannt. WARNUNG Verletzungsgefahr durch unerwartete Bewegungen! Ist die Energieversorgung eingeschaltet oder noch Restenergie im System vorhanden, können sich Bauteile unerwartet bewegen...
-
Seite 17: Energieversorung
System vorhanden, können sich Bauteile unerwartet bewegen und schwere Verletzungen verursachen. Vor Beginn sämtlicher Arbeiten am Produkt: • Energieversorgung abschalten und gegen Wiedereinschalten sichern. Sicherstellen, dass im System keine Restenergie mehr • vorhanden ist. 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 18: Betrieb
Werkstück halten 1. GSW-M mit dem Gummi-Reibring (1) auf das Werkstück aufsetzen. 2. GSW-M weiter in Richtung Werkstück (20 mm) absenken, bis der Magnet (2) bündig mit dem Gummi-Reibring (1) am Werkstück anliegt. Dabei muss die Federkraft der Feder (3) überwunden werden. - Seite 19 Durch den Überdruck im Innern des GSW-M wird das Werkstück ✓ durch den Gummi-Reibring (1) auf seinen Ablageplatz definiert gehalten und beim Anheben des GSW-M vom Magnet (2) getrennt. 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113...
-
Seite 20: Fehlerbehebung
Bohrung des Gewindestifts verstopft Bohrung kontrollieren, ggf. reinigen. oder verschmutzt. 6.2 Werkstückverlust Mögliche Ursache Maßnahmen zur Behebung Maximale Vorschubgeschwindigkeit Vorschubgeschwindigkeit verringern. überschritten. } 3 [ / 14] Empfohlenes Werkstückgewicht Technische Daten beachten. überschritten. 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 21: Wartung
GP 360 Gleitflächen Varianten (außer H1G) Variante H1G Klübersynth UH1 14-151 * Alle Dichtungen alle Baugrößen und Renolit HLT 2 Varianten (außer H1G) Variante H1G Rivolta F.L.G. GT-2 * 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... - Seite 22 * * Hinweis: Das Produkt enthält optional H1-zertifizierte Schmierstoffe. Die Anforderungen der Norm EN 1672-2:2020 werden nicht vollumfänglich erfüllt. HINWEIS • Verunreinigten lebensmittelkonformen Schmierstoff wechseln. • Sicherheitsdatenblatt des Schmierstoffherstellers beachten. 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113...
-
Seite 23: Auseinander- Und Zusammenbauen
• Soweit nicht anders vorgeschrieben, alle Schrauben und Muttern mit Loctite Nr. 243 sichern und mit Anzugsdrehmoment anziehen.} 7.4.2.1 [ / 23] 7.4.2.1 Anzugsmoment für Schrauben Lage der Positionsnummern } 7.5 [ / 24] Pos. Anzugsdrehmoment [Nm] 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 24: Zusammenbauzeichnung
Wartung 7.5 Zusammenbauzeichnung Explosionsansicht GSW-M * Verschleißteil, bei Wartung erneuern. Im Dichtsatz enthalten. Dichtsatz kann nur komplett bestellt werden. 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 25: Einbauerklärung
Anhang VII, Teil B wurden erstellt. Bevollmächtigter zur Zusammenstellung der technischen Unterlagen: Robert Leuthner, Adresse: siehe Adresse des Herstellers Lauffen/Neckar, Januar 2023 i.V. Ralf Winkler; Head of Technology & Engineering, Mechanics Gripping Systems 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... - Seite 26 Betriebsbedingtes Stillsetzen 1.2.4.3 Stillsetzen im Notfall 1.2.4.4 Gesamtheit von Maschinen 1.2.5 Wahl der Steuerungs- oder Betriebsarten 1.2.6 Störung der Energieversorgung Schutzmaßnahmen gegen mechanische Gefährdungen 1.3.1 Risiko des Verlusts der Standsicherheit 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113...
- Seite 27 Strahlung von außen 1.5.12 Laserstrahlung 1.5.13 Emission gefährlicher Werkstoffe und Substanzen 1.5.14 Risiko, in einer Maschine eingeschlossen zu werden 1.5.15 Ausrutsch-, Stolper- und Sturzrisiko 1.5.16 Blitzschlag Instandhaltung 1.6.1 Wartung der Maschine 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113...
-
Seite 28: Instandhaltung
Zusätzliche grundlegende Sicherheits- und Gesundheitsschutzanforderungen an Maschinen, die zum Einsatz unter Tage bestimmt sind Zusätzliche grundlegende Sicherheits- und Gesundheitsschutzanforderungen an Maschinen, von denen durch das Heben von Personen bedingte Gefährdungen ausgehen 03.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... - Seite 32 Original Betriebsanleitung SCHUNK GmbH & Co. KG Spann- und Greiftechnik Bahnhofstr. 106 - 134 D-74348 Lauffen/Neckar Tel. +49-7133-103-0 Fax +49-7133-103-2399 info@de.schunk.com schunk.com Folgen Sie uns I Follow us...
