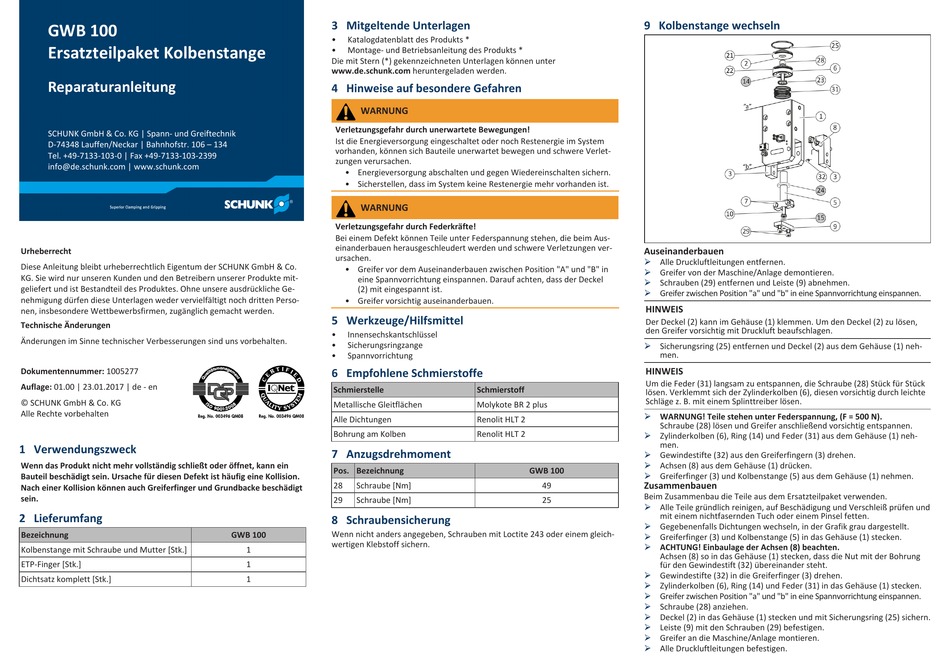

SCHUNK GWB 100 Reparaturanleitung

GWB 100
Ersatzteilpaket Kolbenstange
Reparaturanleitung
SCHUNK GmbH & Co. KG | Spann- und Greiftechnik
D-74348 Lauffen/Neckar | Bahnhofstr. 106 – 134
Tel. +49-7133-103-0 | Fax +49-7133-103-2399
info@de.schunk.com | www.schunk.com
Urheberrecht
Diese Anleitung bleibt urheberrechtlich Eigentum der SCHUNK GmbH & Co.
KG. Sie wird nur unseren Kunden und den Betreibern unserer Produkte mit-
geliefert und ist Bestandteil des Produktes. Ohne unsere ausdrückliche Ge-
nehmigung dürfen diese Unterlagen weder vervielfältigt noch dritten Perso-
nen, insbesondere Wettbewerbsfirmen, zugänglich gemacht werden.
Technische Änderungen
Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten.
Dokumentennummer: 1005277
Auflage: 01.00 | 23.01.2017 | de - en
© SCHUNK GmbH & Co. KG
Alle Rechte vorbehalten
1 Verwendungszweck
Wenn das Produkt nicht mehr vollständig schließt oder öffnet, kann ein
Bauteil beschädigt sein. Ursache für diesen Defekt ist häufig eine Kollision.
Nach einer Kollision können auch Greiferfinger und Grundbacke beschädigt
sein.
2 Lieferumfang
Bezeichnung
Kolbenstange mit Schraube und Mutter [Stk.]
ETP-Finger [Stk.]
Dichtsatz komplett [Stk.]
3 Mitgeltende Unterlagen
• Katalogdatenblatt des Produkts *
• Montage- und Betriebsanleitung des Produkts *
Die mit Stern (*) gekennzeichneten Unterlagen können unter
www.de.schunk.com heruntergeladen werden.
4 Hinweise auf besondere Gefahren
WARNUNG
Verletzungsgefahr durch unerwartete Bewegungen!
Ist die Energieversorgung eingeschaltet oder noch Restenergie im System
vorhanden, können sich Bauteile unerwartet bewegen und schwere Verlet-
zungen verursachen.
• Energieversorgung abschalten und gegen Wiedereinschalten sichern.
• Sicherstellen, dass im System keine Restenergie mehr vorhanden ist.
WARNUNG
Verletzungsgefahr durch Federkräfte!
Bei einem Defekt können Teile unter Federspannung stehen, die beim Aus-
einanderbauen herausgeschleudert werden und schwere Verletzungen ver-
ursachen.
• Greifer vor dem Auseinanderbauen zwischen Position "A" und "B" in
eine Spannvorrichtung einspannen. Darauf achten, dass der Deckel
(2) mit eingespannt ist.
• Greifer vorsichtig auseinanderbauen.
5 Werkzeuge/Hilfsmittel
• Innensechskantschlüssel
• Sicherungsringzange
• Spannvorrichtung
6 Empfohlene Schmierstoffe
Schmierstelle
Metallische Gleitflächen
Alle Dichtungen
Bohrung am Kolben
7 Anzugsdrehmoment
Pos. Bezeichnung
28 Schraube [Nm]
29 Schraube [Nm]
8 Schraubensicherung
GWB 100 Wenn nicht anders angegeben, Schrauben mit Loctite 243 oder einem gleich-
wertigen Klebstoff sichern.
1
1
1
9 Kolbenstange wechseln
Auseinanderbauen
Ø
Ø
Ø
Ø
HINWEIS
Der Deckel (2) kann im Gehäuse (1) klemmen. Um den Deckel (2) zu lösen,
den Greifer vorsichtig mit Druckluft beaufschlagen.
Ø
HINWEIS
Um die Feder (31) langsam zu entspannen, die Schraube (28) Stück für Stück
Schmierstoff
lösen. Verklemmt sich der Zylinderkolben (6), diesen vorsichtig durch leichte
Schläge z. B. mit einem Splinttreiber lösen.
Molykote BR 2 plus
Ø
Renolit HLT 2
Renolit HLT 2
Ø
Ø
Ø
GWB 100
Ø
49 Zusammenbauen
Beim Zusammenbau die Teile aus dem Ersatzteilpaket verwenden.
25
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Alle Druckluftleitungen entfernen.
Greifer von der Maschine/Anlage demontieren.
Schrauben (29) entfernen und Leiste (9) abnehmen.
Greifer zwischen Position "a" und "b" in eine Spannvorrichtung einspannen.
Sicherungsring (25) entfernen und Deckel (2) aus dem Gehäuse (1) neh-
men.
WARNUNG! Teile stehen unter Federspannung, (F = 500 N).
Schraube (28) lösen und Greifer anschließend vorsichtig entspannen.
Zylinderkolben (6), Ring (14) und Feder (31) aus dem Gehäuse (1) neh-
men.
Gewindestifte (32) aus den Greiferfingern (3) drehen.
Achsen (8) aus dem Gehäuse (1) drücken.
Greiferfinger (3) und Kolbenstange (5) aus dem Gehäuse (1) nehmen.
Alle Teile gründlich reinigen, auf Beschädigung und Verschleiß prüfen und
mit einem nichtfasernden Tuch oder einem Pinsel fetten.
Gegebenenfalls Dichtungen wechseln, in der Grafik grau dargestellt.
Greiferfinger (3) und Kolbenstange (5) in das Gehäuse (1) stecken.
ACHTUNG! Einbaulage der Achsen (8) beachten.
Achsen (8) so in das Gehäuse (1) stecken, dass die Nut mit der Bohrung
für den Gewindestift (32) übereinander steht.
Gewindestifte (32) in die Greiferfinger (3) drehen.
Zylinderkolben (6), Ring (14) und Feder (31) in das Gehäuse (1) stecken.
Greifer zwischen Position "a" und "b" in eine Spannvorrichtung einspannen.
Schraube (28) anziehen.
Deckel (2) in das Gehäuse (1) stecken und mit Sicherungsring (25) sichern.
Leiste (9) mit den Schrauben (29) befestigen.
Greifer an die Maschine/Anlage montieren.
Alle Druckluftleitungen befestigen.
