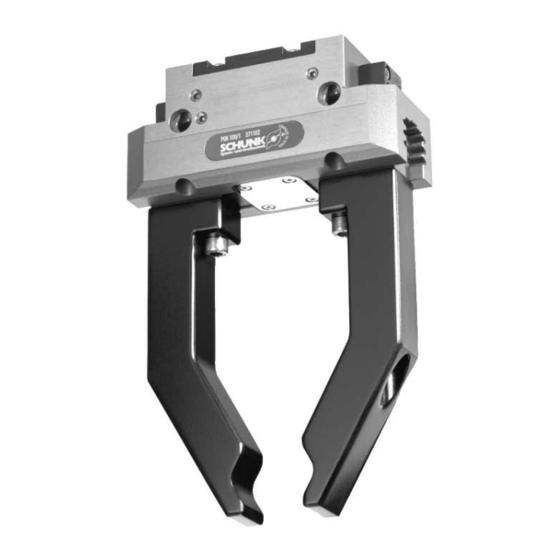

- Seite 1 Original Betriebsanleitung Montage- und Betriebsanleitung PGN-plus 2-Finger Parallelgreifer...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK GmbH & Co. KG. Alle Rechte vorbehalten. Insbesondere ist jegliche – auch auszugsweise – Vervielfältigung, Bearbeitung, Verbreitung (Zugänglichmachung gegenüber Dritten), Übersetzung oder sonstige Verwendung verboten und bedarf unserer vorherigen schriftlichen Genehmigung.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemein ........................ 6 Zu dieser Anleitung.................... 6 1.1.1 Darstellung der Warnhinweise .............. 6 1.1.2 Begriffsdefinition .................. 7 1.1.3 Mitgeltende Unterlagen ................ 7 1.1.4 Baugrößen .................... 7 1.1.5 Varianten .................... 7 Gewährleistung .................... 8 Lieferumfang ...................... 8 Zubehör ........................ 9 Grundlegende Sicherheitshinweise ................. 10 Bestimmungsgemäße Verwendung.............. 10 Nicht bestimmungsgemäße Verwendung ............ - Seite 4 Inhaltsverzeichnis 5.3.2 Schaltnocke drehen ................ 27 5.3.3 Ausschalthysterese bei Magnetschaltern.......... 27 5.3.4 Einstellmaße für Magnetschalter ............ 28 5.3.5 Magnetschalter MMS 22 montieren ............ 29 5.3.6 Programmierbaren Magnetschalter MMS 22-PI1 montieren .... 30 5.3.7 Programmierbaren Magnetschalter MMS 22-PI2 montieren .... 32 5.3.8 Analogen Magnetschalter MMS 22-A montieren........ 32 5.3.9 Programmierbaren Magnetschalter MMS-P 22 montieren .... 34 5.3.10 Reedschalter RMS 22 montieren............ 35 5.3.11 Reedschalter RMS 80 montieren............ 36...
- Seite 5 Inhaltsverzeichnis 7.6.2 Baugrößen 125 - 380 ................ 57 Zeichnungen ....................... 58 7.7.1 Standard .................... 58 7.7.2 Staubabdeckung .................. 59 7.7.3 Variante mit Kraftverstärkungszylinder.......... 60 Einbauerklärung...................... 61 Anlage zur Einbauerklärung................ 62 07.00 | PGN-plus | Montage- und Betriebsanleitung | de | 0389295...
-
Seite 6: Allgemein
Allgemein 1 Allgemein 1.1 Zu dieser Anleitung Diese Anleitung enthält wichtige Informationen für einen sicheren und sachgerechten Gebrauch des Produkts. Die Anleitung ist integraler Bestandteil des Produkts und muss für das Personal jederzeit zugänglich aufbewahrt werden. Vor dem Beginn aller Arbeiten muss das Personal diese Anleitung ge- lesen und verstanden haben. -
Seite 7: Begriffsdefinition
• Bei ATEX-Versionen: Zusatzblatt "Einbau- und Betriebshinweise –EX" * Die mit Stern (*) gekennzeichneten Unterlagen können unter schunk.com heruntergeladen werden. 1.1.4 Baugrößen Diese Anleitung gilt für folgende Baugrößen: • PGN-plus 40 • PGN-plus 50 • PGN-plus 64 • PGN-plus 80 • PGN-plus 100 •... -
Seite 8: Gewährleistung
Inhalt des Beipacks: • 6 x Zentrierhülsen zur Befestigung • 2 x O-Ring für schlauchlosen Direktanschluss • 2 x Verschlussschraube für Schlauchanschlüsse Ident.-Nr. des Beipackes Ident.-Nr. Baugröße PGN-plus PGN-plus V/HT PGN-plus 40 5518410 395518410 PGN-plus 50 5512043 395512043 PGN-plus 64 5512044 395512044... -
Seite 9: Zubehör
Für dieses Produkt ist eine breite Palette an Zubehör erhältlich. Für Informationen, welche Zubehör-Artikel mit der entsprechen- den Produktvariante verwendet werden können, siehe Katalogda- tenblatt. Ident.-Nr. des Dichtsatzes Ident.-Nr. Baugröße PGN-plus PGN-plus-V/HT PGN-plus-SD PGN-plus-KVZ PGN-plus 40 5516793 395516793 5518709 PGN-plus 50 0370891 0370940 5518710 5515863 PGN-plus 64 0370892... -
Seite 10: Grundlegende Sicherheitshinweise
Durch das Verwenden nicht zugelassener Ersatzteile können Ge- fahren für das Personal entstehen und Beschädigungen oder Fehl- funktionen am Produkt verursacht werden. • Nur Originalersatzteile und von SCHUNK zugelassene Ersatzteile verwenden. 07.00 | PGN-plus | Montage- und Betriebsanleitung | de | 0389295... -
Seite 11: Greiferfinger
Grundlegende Sicherheitshinweise 2.5 Greiferfinger Anforderungen an die Greiferfinger Durch gespeicherte Energie können Gefahren von dem Produkt ausgehen, die zu schweren Verletzungen und erheblichen Sach- schaden führen können. • Greiferfinger so ausführen, dass das Produkt im energielosen Zustand entweder die Position "offen" oder "geschlossen" er- reicht. -
Seite 12: Persönliche Schutzausrüstung
Grundlegende Sicherheitshinweise Unterwiesene Person Die unterwiesene Person wurde in einer Unterweisung durch den Betreiber über die ihr übertragenen Aufgaben und möglichen Ge- fahren bei unsachgemäßen Verhalten unterrichtet. Servicepersonal des Das Servicepersonal des Herstellers ist aufgrund der fachlichen Ausbildung, Kenntnisse und Erfahrungen in der Lage, die ihm über- Herstellers tragenen Arbeiten auszuführen und mögliche Gefahren zu erken- nen und zu vermeiden. -
Seite 13: Transport
Grundlegende Sicherheitshinweise 2.10 Transport Verhalten beim Transport Durch unsachgemäßes Verhalten beim Transport können Gefahren von dem Produkt ausgehen, die zu schweren Verletzungen und er- heblichen Sachschäden führen können. • Bei hohem Gewicht, das Produkt mit einem Hebezeug anheben und einem angemessenen Transportmittel transportieren. •... -
Seite 14: Schutz Bei Handhabung Und Montage
Grundlegende Sicherheitshinweise 2.13.1 Schutz bei Handhabung und Montage Unsachgemäße Handhabung und Montage Durch unsachgemäße Handhabung und Montage können Gefah- ren von dem Produkt ausgehen, die zu schweren Verletzungen und erheblichen Sachschaden führen können. • Alle Arbeiten nur von dafür qualifiziertem Personal durchführen lassen. -
Seite 15: Schutz Vor Gefährlichen Bewegungen
Grundlegende Sicherheitshinweise 2.13.3 Schutz vor gefährlichen Bewegungen Unerwartete Bewegung Ist noch Restenergie im System vorhanden, können beim Arbeiten am Produkt schwere Verletzungen verursacht werden. • Energieversorgung abschalten, sicherstellen das keine Restener- gie mehr vorhanden ist und gegen Wiedereinschalten sichern. • Zur Abwendung von Gefahren kann nicht allein auf das Anspre- chen der Überwachungsfunktionen vertraut werden. - Seite 16 Grundlegende Sicherheitshinweise WARNUNG Verletzungsgefahr durch unerwartete Bewegungen! Ist die Energieversorgung eingeschaltet oder noch Restenergie im System vorhanden, können sich Bauteile unerwartet bewegen und schwere Verletzungen verursachen. Vor Beginn sämtlicher Arbeiten am Produkt: Energieversor- • gung abschalten und gegen Wiedereinschalten sichern. Sicherstellen, dass im System keine Restenergie mehr vorhan- •...
-
Seite 17: Technische Daten
Geräuschemission [dB(A)] ≤ 70 * Für den Einsatz in verschmutzten Umgebungen (z. B. Spritz- wasser, Dämpfe, Abriebs- oder Prozessstäube) bietet SCHUNK oftmals entsprechende Produktoptionen bereits im Standard an. Für spezielle Anwendungen in verschmutzter Umgebung bietet SCHUNK auch gerne kundenspezifische Lösungen an. -
Seite 18: Aufbau Und Beschreibung
Aufbau und Beschreibung 4 Aufbau und Beschreibung 4.1 Aufbau 2-Finger Parallelgreifer Sperrluftanschluss Grundbacke Druckluft-Hauptanschluss Nut für Magnetschalter Gehäuse 4.2 Beschreibung Universeller 2-Finger-Parallelgreifer mit großer Greifkraft und ho- her Momentenaufnahme durch Vielzahn-Gleitführung. 07.00 | PGN-plus | Montage- und Betriebsanleitung | de | 0389295... -
Seite 19: Montage
Montage 5 Montage 5.1 Montieren und anschließen WARNUNG Verletzungsgefahr durch unerwartete Bewegungen! Ist die Energieversorgung eingeschaltet oder noch Restenergie im System vorhanden, können sich Bauteile unerwartet bewegen und schwere Verletzungen verursachen. Vor Beginn sämtlicher Arbeiten am Produkt: Energieversor- • gung abschalten und gegen Wiedereinschalten sichern. Sicherstellen, dass im System keine Restenergie mehr vorhan- •... -
Seite 20: Anschlüsse
Um eine einwandfreie Funktion des Greifers zu erreichen, muss beim Verwenden der Variante Staubdicht (SD) der Gewindestift des Sperrluftanschlusses entfernt und durch einen Pneumatikan- schluss ersetzt werden. SCHUNK empfiehlt die Verwendung des Sperrluftanschlusses im Rahmen der technischen Daten, Technische Daten 17]. - Seite 21 Montage Anschlüsse an den Grundbacken Anschlüsse an den Grundbacken PGN-plus Pos. Befestigung Zentrierhülsen Ø4 Ø5 Ø6 Ø8 Ø10 Ø10 Gewinde in Grund- M2.5 M3 backen Befestigungsschrau- 12.9 be der Festigkeits- klasse Max. Einschraubtie- fe ab Anschlagfläche [mm] PGN-plus Pos. Befestigung Zentrierhülsen Ø14 Ø16 Ø16 Ø22 Ø28 Gewinde in Grundbacken...
- Seite 22 Montage Das Produkt kann von drei Seiten montiert werden. Anschlüsse am Gehäuse Anschlüsse am Gehäuse PGN-plus Pos. Befestigung Seite A Befestigungsschraube M3 Max. Einschraubtiefe ab Anschlagfläche [mm] bei Varianten IS/AS Zentrierhülsen Ø5 Ø6 Ø8 Ø8 Ø10 Ø12 Seite B Befestigungsschraube M2.5 M3 Befestigungsschrau- DIN EN ISO 4762 ben nach Norm...
- Seite 23 Montage PGN-plus Pos. Befestigung Seite A Befestigungsschraube M10 M12 M16 M20 Max. Einschraubtiefe ab 25.5 Anschlagfläche [mm] bei Varianten IS/AS Zentrierhülsen Ø12 Ø14 Ø16 Ø22 Ø28 Seite B Befestigungsschraube M10 M12 M16 Befestigungsschrauben DIN EN ISO 4762 nach Norm Zentrierhülsen Ø12 Ø14 Ø16 Ø22 Ø28 Seite C Befestigungsschraube...
-
Seite 24: Pneumatischer Anschluss
Montage 5.2.2 Pneumatischer Anschluss HINWEIS • Anforderungen an die Druckluftversorgung beachten, Techni- sche Daten 17]. • Bei Druckluftverlust (Abtrennen der Energieleitung) verliert das Produkt seine Kraftwirkung und verharrt nicht in einer gesicher- ten Position. Um die Kraftwirkung in diesem Fall dennoch für geraume Zeit aufrecht zu erhalten, wird der Einsatz eines Druckerhaltungsventils SDV-P empfohlen. - Seite 25 Montage PGN-plus Pos. Befestigung Gewinde in den M5 G1/8 G1/8 Hauptluftanschlüssen Max. Einschraubtie- fe ab Anschlagfläche [mm] Gewinde im Sperr- luftanschluss Max. Einschraubtie- fe ab Anschlagfläche [mm] PGN-plus Pos. Befestigung Gewinde in den Hauptluft- G1/8 G1/8 G1/8 G1/4 G1/4 anschlüssen Max.
-
Seite 26: Sensoren Montieren
– Die Montage- und Betriebsanleitung und das Katalogdaten- blatt sind im Lieferumfang des Sensors enthalten und unter schunk.com abrufbar. • Informationen über die Handhabung von Sensoren unter schunk.com oder bei den SCHUNK-Ansprechpartnern. 5.3.1 Übersicht der Sensoren PGN-plus Bezeichnung 40 50 64 80 100 125 160 200 240 300 380... -
Seite 27: Schaltnocke Drehen
Montage 5.3.2 Schaltnocke drehen Schaltnocke drehen, Beispiel Schaltnocke für induktive Abfrage Abhängig vom Backenhub kann es notwendig sein, dass bei den Sensoren IN 80 und RMS 80 die Ausrichtung der Schaltnocke geän- dert werden muss. In der Grafik zeigt die Einbausituation (A) die Schaltnocke im Aus- lieferungszustand des Produkts und die Einbausituation (B) die ge- drehte Schaltnocke. -
Seite 28: Einstellmaße Für Magnetschalter
Montage 5.3.4 Einstellmaße für Magnetschalter * Einstellmaß I1, von Unterkante Produkt (1) bis Stirnseite Sensor (2) Das Einstellmaß gilt für folgende Sensoren: • Programmierbarer Magnetschalter MMS 22-PI1, nicht bei Baugröße 50, 200, 240, 300 und 380 • Programmierbarer Magnetschalter MMS 22-PI2, nicht bei Baugröße 50, 200, 240, 300 und 380 •... -
Seite 29: Magnetschalter Mms 22 Montieren
SCHUNK voreingestellten Nutenstein in der Nut oder dem definierten Einstellmaß "l1". • In der Betriebsart "Optimaler Modus" ermittelt der Sensor die optimale Position in der Nut selbst. SCHUNK empfiehlt zur Ein- stellung der Sensoren die Betriebsart "Optimaler Modus". 5.3.5 Magnetschalter MMS 22 montieren... -
Seite 30: Programmierbaren Magnetschalter Mms 22-Pi1 Montieren
Der Magnetschalter MMS 22-PI1 kann über zwei Verfahren einge- stellt und geteacht werden: • Der "Standard Modus" ermöglicht eine schnelle Montage an dem von SCHUNK voreingestellten Nutenstein in der Nut oder dem definierten Einstellmaß "l1". • In der Betriebsart "Optimaler Modus" ermittelt der Sensor die optimale Position in der Nut selbst. - Seite 31 Montage Sensor in der Betriebsart "Optimaler Modus" einstellen Greifer in einzustellende Position bringen. Ø Teachwerkzeug an den Sensor 1 (1) halten bis dieser blinkt. Ø Sensor 1 (1) in die Nut (2) schieben, bis der Sensor 1 schnell blinkt. Ø Die optimale Position wird angezeigt.
-
Seite 32: Programmierbaren Magnetschalter Mms 22-Pi2 Montieren
Montage 5.3.7 Programmierbaren Magnetschalter MMS 22-PI2 montieren ACHTUNG Sachschaden durch falsches Anzugsdrehmoment! Wenn der Gewindestift mit einem falschen Anzugsdrehmoment festgezogen wird, kann das Produkt beschädigt werden. Maximales Anzugsdrehmoment von 10 Ncm beachten. • HINWEIS Ist kein Nutenstein vorhanden, den Sensor gemäß dem Maß I1 in die Nut (2) schieben, Einstellmaße für Magnetschalter 28]. - Seite 33 Montage HINWEIS Ist kein Nutenstein vorhanden, den Sensor gemäß dem Maß I1 in die Nut (2) schieben, siehe nachfolgende Tabelle. Sensor (1) in die Nut (2) eindrehen. Ø ODER: Sensor (1) in die Nut (2) schieben, bis der Sensor (1) am Nutenstein (3) anliegt.
-
Seite 34: Programmierbaren Magnetschalter Mms-P 22 Montieren
Montage 5.3.9 Programmierbaren Magnetschalter MMS-P 22 montieren ACHTUNG Sachschaden durch falsches Anzugsdrehmoment! Wenn der Gewindestift mit einem falschen Anzugsdrehmoment festgezogen wird, kann das Produkt beschädigt werden. Maximales Anzugsdrehmoment von 10 Ncm beachten. • HINWEIS Ist kein Nutenstein vorhanden, den Sensor gemäß dem Maß I1 in die Nut (2) schieben, Einstellmaße für Magnetschalter 28]. -
Seite 35: Reedschalter Rms 22 Montieren
Montage 5.3.10 Reedschalter RMS 22 montieren ACHTUNG Sachschaden durch falsches Anzugsdrehmoment! Wenn der Gewindestift mit einem falschen Anzugsdrehmoment festgezogen wird, kann das Produkt beschädigt werden. Maximales Anzugsdrehmoment von 10 Ncm beachten. • Position "Greifer geöffnet" oder "Teil gegriffen (Innengreifen)" Produkt in einzustellende Position bringen. Ø... -
Seite 36: Reedschalter Rms 80 Montieren
Montage 5.3.11 Reedschalter RMS 80 montieren Um den Sensor montieren zu können, muss der Greifer mit einem speziellen Anbausatz umgerüstet werden. ACHTUNG Blockade des Greifers nach dem Einstellen oder Wechseln der Schaltnocke! Die Schaltnocke kann sich in der Führung verkanten, wenn sie nicht exakt in der Grundbacke festgeschraubt wurde. - Seite 37 Montage Schraube (5) drehen, um die Stellung der Schaltnocke (6) zu ver- Ø schieben. Schaltnocke (6) so weit nach innen verschieben, bis der Sen- ✓ sor 1 (1) nicht mehr anspricht. Schaltnocke (6) wieder nach außen verschieben, bis der Sen- sor 1 (1) zu schalten beginnt.
-
Seite 38: Induktiven Näherungsschalter In 80 Montieren
Vor dem Einstellen der Schaltnocke den Gewin- destift aus der seitlichen Abdeckung herausschrauben. Die Schaltpunkte der Position "Greifer geöffnet" und "Greifer ge- schlossen" wurden bereits von SCHUNK eingestellt. Wenn diese Positionen verwendet werden sollen, die folgende Handlung aus- führen: Sensor 1 (1) bis zum Anschlag in den Klemmhalter (2) schieben. - Seite 39 Montage Position "Greifer geöffnet" oder "Teil gegriffen (Innengreifen)" Sensor 1 (1) bis zum Anschlag in den Klemmhalter (2) schieben. Ø Schraube (3) am Klemmhalter (2) festziehen. Ø Anzugsdrehmoment: 0.2 Nm Greifer öffnen oder Teil greifen. Ø Schraube (4) lösen. Ø Schraube (5) drehen, um die Stellung der Schaltnocke (6) zu ver- Ø...
-
Seite 40: Flexiblen Positionssensor Fps Montieren
Montage 5.3.13 Flexiblen Positionssensor FPS montieren Der flexible Positionssensor FPS besteht aus einer Auswerteeinheit und einem der folgenden Sensoren: • MMS 22-A-5V • FPS-S M8 ACHTUNG Beschädigung des Sensors bei der Montage möglich! Maximales Anzugsdrehmoment beachten. • 5.3.13.1 Montage MMS 22-A-5V Hinweis: Für die Montage des Sensors MMS 22-A-5V ist kein zu- sätzlicher Anbausatz notwendig. -
Seite 41: Analogen Positionssensor Aps-M1 Montieren
Montage Schaltnocke (7) aus dem Anbausatz mit der Aussparung voraus Ø in Grundbacke schieben. Schaltnocke (7) mit der Schraube (8) in die Grundbacke schrauben. Ø Distanzscheibe (9) bis zum Anschlag in den Klemmhalter (2) Ø schieben. Sensor (1) bis zum Anschlag in den Klemmhalter (2) schieben. Ø... - Seite 42 Darauf achten, dass sich auf der Unterseite der Schaltnocke (6), ✓ die mit dem Sensor in Kontakt kommt, kein Klebstoff befindet. SCHUNK empfiehlt die Kleber Loctite 290 oder 638. ✓ Schaltnocke (6) aus dem Anbausatz in die Grundbacke schieben. Ø...
-
Seite 43: Analogen Positionssensor Aps-Z80 Montieren
Darauf achten, dass sich auf der Unterseite der Schaltnocke ✓ (6), die mit dem Sensor in Kontakt kommt, kein Klebstoff be- findet. SCHUNK empfiehlt die Kleber Loctite 290 oder 638. ✓ Schaltnocke (6) bis zum Anschlag in die Grundbacke schieben. Ø... -
Seite 44: Optischen Abstandssensor Oas Montieren
Montage ACHTUNG! Die Schaltnocke (6) darf sich nach dem Anschrauben Ø nicht mehr bewegen lassen. Schaltnocke (6) mit der Schraube (5) in die Grundbacke schrauben. Schraube (5) mit mittelfestem Schraubensicherungskleber si- ✓ chern. Sensor (1) bis zum Anschlag in den Klemmhalter (2) schieben. Ø... -
Seite 45: Funksystem Rss-R1/T2 Montieren
Montage 5.3.17 Funksystem RSS-R1/T2 montieren Das Funksystem RSS-R1/T2 kann mit folgenden Sensoren verwen- det werden: • Reedschalter RMS 22 • Reedschalter RMS 80 5.3.17.1 Montage RMS 22 Sensor montieren, Reedschalter RMS 22 montieren 35]. Ø Sensor einstellen, siehe Montage- und Betriebsanleitung Sensor. Ø... -
Seite 46: Fehlerbehebung
Nicht benötigte Luftanschlüsse schließen. Drosselventil geschlossen. Drosselventil öffnen. Bauteil defekt. Bauteil erneuern oder das Produkt mit ei- nem Reparaturauftrag an SCHUNK senden. 6.2 Produkt macht nicht den vollen Hub Mögliche Ursache Maßnahmen zur Behebung Schmutzablagerungen zwischen der Abde- Reinigen und ggf. schmieren. -
Seite 47: Öffnungs- Und Schließzeiten Werden Nicht Erreicht
Durchfluss des Wegeventils ist ausreichend groß bezogen auf den Druckluftverbrauch. Wenn trotz optimaler Luftanschlüsse die Öff- nungs- und Schließzeiten gemäß Katalog nicht erreicht werden, empfiehlt SCHUNK den Einsatz von Schnellentlüftungsventilen direkt am Produkt. Druckluft entweicht. Dichtungen prüfen, ggf. Produkt auseinan- derbauen und Dichtungen tauschen. -
Seite 48: Wartung
Austausch von Gehäuse und Grundbacken Die Grundbacken und die Führungen im Gehäuse sind aufeinander abgestimmt. Zum Austausch dieser Teile das Produkt mit einem Reparaturauftrag an SCHUNK schicken oder das Gehäuse mit Grundbacken als Set bestellen. Wartung Variante mit Greifkrafterhaltung "Innengreifen" (IS) und "Außengreifen"... -
Seite 49: Wartungs- Und Schmierintervalle
Wartungsintervall entsprechend verringern. • PGN-plus Baugröße 40 - 160 200 - 380 Intervall [Mio. Zyklen] 7.3 Schmierstoffe/Schmierstellen SCHUNK empfiehlt die aufgeführten Schmierstoffe. Schmierstelle Schmierstoff Metallische Gleitflächen microGLEIT GP 360 Alle Dichtungen Renolit HLT 2 Bohrung am Kolben Renolit HLT 2 Bei der Wartung alle Schmierstellen mit Schmierstoff behandeln. -
Seite 50: Variante Mit Greifkrafterhaltung "Außengreifend" (As)
Wartung 7.4.2 Variante mit Greifkrafterhaltung "Außengreifend" (AS) WARNUNG Verletzungsgefahr durch Federkräfte! Der Deckel kann durch hohe Federkräfte herausgeschleudert werden. Produkt vorsichtig zerlegen. • HINWEIS Zum Entfernen des Zylinderkolbens eine Montagevorrichtung ver- wenden, Montagevorrichtung Zylinderkolben mit Greifkrafterhal- tung 56]. Druckluftleitungen entfernen. Ø... -
Seite 51: Variante Mit Greifkrafterhaltung "Innengreifend" (Is)
Wartung Baugröße 40-100: An Stelle des Deckels (9) die Vorrichtung (11) Ø mit Hilfe der Zentrierhülsen (5) auf das Gehäuse (2) platzieren und beide Teile mit den Schrauben (12) verschrauben. Baugröße 125-380: Die Baugrößen 125-380 erfordern eine zweiteilige Vorrichtung. An Stelle des Deckels (9) Vorrichtungs- teil 1 (16) mit Hilfe der Zentrierhülsen auf das Gehäuse (2) plat- zieren und beide Teile mit den Schrauben 1 (13) verschrauben. -
Seite 52: Variante Mit Staubabdeckung
Wartung WARNUNG! Verletzungsgefahr durch Federkräfte! Der Deckel Ø steht unter Federspannung. Modul vorsichtig zerlegen. Modul zwischen den Grundbacken (2/7) und dem Deckel (9) so in den Schraubstock einspannen, dass die vier Schrauben (46) noch entfernt werden können. Schrauben (46) herausdrehen. Ø Schraubstock vorsichtig öffnen bis die Druckfeder (25) ent- Ø... -
Seite 53: Produkt Warten Und Zusammenbauen
Wartung 7.5 Produkt warten und zusammenbauen • Alle Teile gründlich reinigen und auf Beschädigungen und Ver- Warten schleiß prüfen. • Alle Schmierstellen mit Schmierstoff behandeln. Schmierstoffe/Schmierstellen 49] • Blanke außen liegende Stahlteile ölen und fetten. • Alle Verschleißteile und Dichtungen erneuern.Zeichnungen 58] –... -
Seite 54: Variante Mit Greifkrafterhaltung "Außengreifend" (As)
Wartung 7.5.2 Variante mit Greifkrafterhaltung "Außengreifend" (AS) Baugröße 40-100 • Abmessungen der Montagevorrichtung: Baugrößen 40 - 100 56] • Weitere Pos. Nr. die nicht in der Abbildung dargestellt sind: Standard 58] Grundbacken (2/7) und Kolben (3/8) im Gehäuse (1) montieren. Ø Zylinderkolben (10) mit Dichtungen (30/33) und Druckfeder (25) Ø... -
Seite 55: Variante Mit Greifkrafterhaltung "Innengreifend" (Is)
Lage der Positionsnummern: Zeichnungen 58] Anzugsmoment für Schrauben - Angaben in Nm Baugröße Pos. 40 Pos. 41 Pos. 45 Pos. 46 Pos. 51 PGN-plus 40 0.73 0.73 PGN-plus 50 PGN-plus 64 PGN-plus 80 PGN-plus 100 PGN-plus 125 PGN-plus 160 PGN-plus 200... -
Seite 56: Montagevorrichtung Zylinderkolben Mit Greifkrafterhaltung
B - B 0.02 0.02 l 1 ± 0.02 Ø 15 A - A Montagevorrichtung Zylinderkolben - Maße in mm PGN-plus 40 38 22.5 14.5 PGN-plus 50 42 PGN-plus 64 52 PGN-plus 80 63 PGN-plus 100 81 Schraube für Montagevorrichtung PGN-plus Pos. -
Seite 57: Baugrößen 125 - 380
Wartung 7.6.2 Baugrößen 125 - 380 Montagevorrichtung Zylinderkolben - Maße in mm PGN-plus 125 PGN-plus 160 90.5 57.5 PGN-plus 200 PGN-plus 240 13.5 PGN-plus 300 114.3 17.5 PGN-plus 380 13.5 PGN-plus 125 PGN-plus 160 58.5 74.5 PGN-plus 200 PGN-plus 240 PGN-plus 300 M10 115.3 PGN-plus 380... -
Seite 58: Zeichnungen
Im Dichtsatz enthalten. Dichtsatz kann nur komplett bestellt werden. Positionen sind aufeinander abgestimmt und können nicht vom Kunden aus- getauscht werden. **** nicht bei PGN-plus 40 - 125 ***** nicht bei PGN-plus 40 - 80 07.00 | PGN-plus | Montage- und Betriebsanleitung | de | 0389295... -
Seite 59: Staubabdeckung
Wartung 7.7.2 Staubabdeckung Verschleißteil, bei Wartung erneuern. 07.00 | PGN-plus | Montage- und Betriebsanleitung | de | 0389295... -
Seite 60: Variante Mit Kraftverstärkungszylinder
Verschleißteil, bei Wartung erneuern. Im Dichtsatz enthalten. Dichtsatz kann nur komplett bestellt werden. Positionen sind aufeinander abgestimmt und können nicht vom Kunden ausge- tauscht werden. **** nicht bei PGN-plus 40 - 80 07.00 | PGN-plus | Montage- und Betriebsanleitung | de | 0389295... -
Seite 61: Einbauerklärung
8 Einbauerklärung gemäß der Richtlinie 2006/42/EG, Anhang II, Teil 1.B des Europäischen Parlaments und des Rates über Maschinen. Hersteller/ SCHUNK GmbH & Co. KG Spann- und Greiftechnik Inverkehrbringer Bahnhofstr. 106 – 134 D-74348 Lauffen/Neckar Hiermit erklären wir, dass die nachstehende unvollständige Maschine allen grundlegen- den Sicherheits- und Gesundheitsschutzanforderungen der Richtlinie 2006/42/EG des Europäischen Parlamentes und des Rates über Maschinen zum Zeitpunkt der Erklärung... -
