SCHUNK DPG-plus Montage- Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. SCHUNK Anleitungen
  4. Robotik
  5. DPG-plus
  6. Montage- und betriebsanleitung

SCHUNK DPG-plus Montage- Und Betriebsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Montage- und Betriebsanleitung
DPG-plus

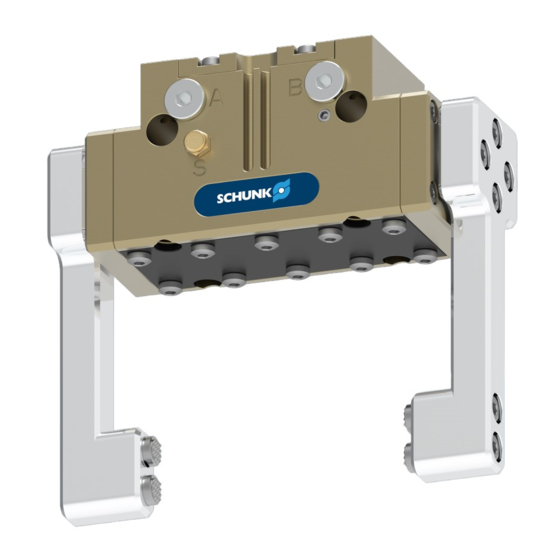

Dichter 2-Finger-Parallelgreifer
Original Betriebsanleitung
Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für SCHUNK DPG-plus

Inhaltszusammenfassung für SCHUNK DPG-plus

  • Seite 1 Montage- und Betriebsanleitung DPG-plus  Dichter 2-Finger-Parallelgreifer Original Betriebsanleitung...
  • Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK SE & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 389030 Auflage: 32.00 | 22.05.2023 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.

  • Seite 3: Inhaltsverzeichnis

    4.1 Aufbau....................21 4.2 Beschreibung ..................21 5 Montage .................... 22 5.1 Montieren und anschließen..............22 5.2 Anschlüsse..................24 5.2.1 Mechanischer Anschluss .............. 24 5.2.2 Pneumatischer Anschluss ............. 27 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 4 7.8.2 Zusammenbau des Kraftverstärkungszylinders ........68 7.9 Zusammenbauzeichnung (Nachfolgeversion) ..........69 7.9.1 Zusammenbau der Varianten "Außengreifend" (AS) / "Innengreifend" (IS) / ohne Greifkrafterhaltung ............70 7.9.2 Zusammenbau des Kraftverstärkungszylinders ........71 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 5 Inhaltsverzeichnis 8 Anhang ..................... 72 8.1 Unterscheidung Vorgängerversion und Nachfolgeversion ......72 9 Einbauerklärung .................. 79 10 Information zur RoHS-Richtlinie, REACH-Verordnung und zu besonders besorgniserregenden Inhaltsstoffen (SVHC)..........80 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 6: Allgemein

    Signalworte und Symbole verwendet. GEFAHR Gefahren für Personen! Nichtbeachtung führt sicher zu irreversiblen Verletzungen bis hin zum Tod. WARNUNG Gefahren für Personen! Nichtbeachtung kann zu irreversiblen Verletzungen bis hin zum Tod führen. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 7: Mitgeltende Unterlagen

    1.1.4 Varianten Diese Anleitung gilt für folgende Varianten: DPG-plus ohne Greifkrafterhaltung DPG-plus mit Greifkrafterhaltung "Außengreifen" (AS) DPG-plus mit Greifkrafterhaltung "Innengreifen" (IS) DPG-plus Kraftverstärkung (KVZ) DPG-plus ATEX (EX) DPG-plus Hochtemperatur (V/HT) 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 8: Gewährleistung

    Tab.: Ident.-Nr. des Beipackes 1.4 Zubehör Für dieses Produkt ist eine breite Palette an Zubehör erhältlich. Für Informationen, welche Zubehör-Artikel mit der entsprechenden Produktvariante verwendet werden können, siehe Katalogdatenblatt. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 9: Dichtsätze

    Ersatzteilpakete ermöglichen die Wartung und Instandsetzung einzelner Komponenten. Für Informationen zum Umfang der Ersatzteilpakete, siehe www.schunk.com > Service. Für dieses Produkt sind folgende Ersatzteilpakete erhältlich: Ersatzteilpaket "Dichtsatz" Ersatzteilpaket "Seitlicher Deckel" Ersatzteilpaket "Feder" 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 10 1350015 DPG-plus 380 1350019 Tab.: Ident-Nr. des Ersatzteilpaketes "Seitlicher Deckel" Vorgängerversion / Nachfolgeversion: Feder Ersatzteilpaket Ident.-Nr. Ident.-Nr. Ident.-Nr. für "Feder" "Außengreifen "Innengreifen " (AS) " (IS) DPG-plus 40 0325320 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 11 DPG-plus 125 0325340 0325341 DPG-plus 160 0325345 0325346 DPG-plus 200 0325349 0325350 DPG-plus 240 0325353 0325354 DPG-plus 300 0325357 0325358 DPG-plus 380 0325360 0325361 Tab.: Ident-Nr. des Ersatzteilpaketes "Feder" 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 12: Grundlegende Sicherheitshinweise

    Verwenden nicht zugelassener Ersatzteile Durch das Verwenden nicht zugelassener Ersatzteile können Gefahren für das Personal entstehen und Beschädigungen oder Fehlfunktionen am Produkt verursacht werden. Nur Originalersatzteile und von SCHUNK zugelassene Ersatzteile verwenden. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 13: Greiferfinger

    Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen in der Lage, Arbeiten an elektrischen Anlagen auszuführen, mögliche Gefahren zu erkennen und zu vermeiden und kennt die relevanten Normen und Bestimmungen. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 14: Persönliche Schutzausrüstung

    Produkt ausgehen, die zu schweren Verletzungen und erheblichen Sachschäden führen können. Jede Arbeitsweise unterlassen, welche die Funktion und Betriebssicherheit des Produktes beeinträchtigen. Das Produkt bestimmungsgemäß verwenden. Die Sicherheits- und Montagehinweise beachten. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 15: Transport

    Gefahren von dem Produkt ausgehen, die zu schweren Verletzungen, erheblichem Sachschaden und Umweltschaden führen können. Bestandteile des Produkts nach den örtlichen Vorschriften dem Recycling oder der ordnungsgemäßen Entsorgung zuführen. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 16: Grundsätzliche Gefahren

    Herabfallende und herausschleudernde Bauteile Herabfallende und herausschleudernde Bauteile können zu schweren Verletzungen bis hin zum Tod führen. Durch geeignete Maßnahmen den Gefahrenbereich absichern. Während des Betriebs den Gefahrenbereich nicht betreten. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 17: Schutz Vor Gefährlichen Bewegungen

    Potenzialausgleich einbezogen werden. Den Potenzialausgleich nach den einschlägigen Regeln durch eine Elektrofachkraft unter besonderer Berücksichtigung der tatsächlichen Arbeitsumgebungsbedingungen ausführen lassen. Die Wirksamkeit des Potenzialausgleichs durch regelmäßige Sicherheitsmessungen nachweisen lassen. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 18: Hinweise Auf Besondere Gefahren

    System vorhanden, können sich Bauteile unerwartet bewegen und schwere Verletzungen verursachen. Vor Beginn sämtlicher Arbeiten am Produkt: Energieversorgung abschalten und gegen Wiedereinschalten sichern. Sicherstellen, dass im System keine Restenergie mehr vorhanden ist. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 19 Produkte mit einer mechanischen Greifkrafterhaltung können sich bei einem Ausfall der Energieversorgung noch eigenständig in die Richtung bewegen, die durch die mechanische Greifkrafterhaltung vorgegeben ist. Die Endlagen des Produktes mit SCHUNK Druckerhaltungsventilen SDV-P sichern. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 20: Technische Daten

    * Für den Einsatz in verschmutzten Umgebungen (z. B. Spritzwasser, Dämpfe, Abriebs- oder Prozessstäube) bietet SCHUNK oftmals entsprechende Produktoptionen bereits im Standard an. Für spezielle Anwendungen in verschmutzter Umgebung bietet SCHUNK auch gerne kundenspezifische Lösungen an. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 21: Aufbau Und Beschreibung

    Aufbau und Beschreibung 4 Aufbau und Beschreibung 4.1 Aufbau Dichter 2-Finger-Parallelgreifer Sperrluftanschluss Grundbacke Druckluft-Hauptanschluss Nut für Magnetschalter Gehäuse 4.2 Beschreibung Dichter 2-Finger-Parallelgreifer mit großer Greifkraft und hoher Momentenaufnahme durch Vielzahn-Gleitführung. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 22: Montage

    Produkt über den schlauchlosen Direktanschluss anschließen. ODER: Druckluftleitungen an die Hauptluftanschlüsse "A" und "B" anschließen. ð Verschlussschrauben entfernen. ð Luftanschlüsse (Steckverschraubungen) eindrehen. ODER: Drosselventil anschrauben, um eine ausreichende Drosselung und/oder Dämpfung vornehmen zu können. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 23 ð Zulässige Einschraubtiefe beachten. Entlüftungsanschluss oder Sperrluftanschluss montieren Sinterfilter (1) demontieren. Entlüftungsanschluss (2) oder Sperrluftanschluss (2) montieren, } 5.3 [/ 29]. Sensor anschließen, siehe Montage- und Betriebsanleitung des Sensors. Sensor montieren, [/ 32]. } 5.4 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 24: Anschlüsse

    Ø 6 Ø 8 Ø 8 Ø 10 Pos. Befestigung DPG-plus Gewinde in Grundbacken Max. Einschraubtiefe ab Anschlagfläche [mm] Zentrierhülsen Ø 12 Ø 16 Ø 16 Ø 22 Ø 28 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 25 Ø 12 Pos. Befestigung DPG-plus Seite A Befestigungsschraube Max. Einschraubtiefe ab 25.5 Anschlagfläche [mm] Zentrierhülsen Ø 12 Ø 14 Ø 16 Ø 22 Ø 28 Seite B Bohrung für Befestigungsschrauben 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 26 Befestigung DPG-plus Zentrierhülsen Ø 12 Ø 14 Ø 16 Ø 22 Ø 28 Seite C Bohrung für Befestigungsschrauben Zentrierhülsen Ø 12 Ø 14 Ø 16 Ø 22 Ø 28 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 27: Pneumatischer Anschluss

    Bei schlauchlosem Direktanschluss O-Ringe aus dem Beipack verwenden. Druckluftanschluss Hauptluftanschlüsse (Schlauchanschluss) (A = öffnen, B = schließen) Schlauchloser Direktanschluss bodenseitig (a = öffnen, b = schließen) Schlauchloser Direktanschluss Sperrluftanschluss Schlauchloser Direktanschluss Produkt O-Ring Anbauteil 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 28 Tab.: Gewindedurchmesser der Luftanschlüsse Pos. Anschluss DPG-plus Hauptluftanschlüsse G 1/8 G 1/8 G 1/8 G 1/8 G 1/4 (Schlauchanschluss) Schlauchloser Direktanschluss bodenseitig Schlauchloser Direktanschluss seitlich Sperrluftanschluss G 1/8 G 1/8 G 1/8 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 29: Entlüftungsanschluss/Sperrluftanschluss Montieren

    Mit der Entlüftungsleitung wird das durch die Greifbewegung ändernde Volumen innerhalb des Greifers ausgeglichen. So entsteht im Inneren des Greifers kein Unterdruck und es wird kein Schmutz in den Greifer hineingezogen. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 30 Der Sperrluftdruck muss dauerhaft anliegen. Ansteuerung mit HINWEIS Sperrluft Durch das Verwenden von Sperrluft ändern sich die Greifkräfte. Durch den Sperrluftdruck verringert sich die Greifkraft beim Schließen und erhöht sich beim Öffnen. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 31 Nenndruck = 6 bar, Sperrluftdruck = 0.5 bar, Schließkraft = ?) Schließkraft (aus Katalog) 375 N (bei 6 bar) Greifkraftänderung (aus Tabelle) 65 N (bei 0.5 bar) Schließkraft bei Sperrluftdruck 0.5 bar 310 N 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 32: Sensoren Montieren

    Programmierbarer Magnetschalter MMS 22-PI2 Programmierbarer Magnetschalter MMS-P 22 Magnetschalter MMS 22-IOL Reedschalter RMS 22 5.4.2 Einstellmaße für Magnetschalter * Einstellmaß I1, von Unterkante Produkt (1) bis Stirnseite Sensor (2) 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 33 In der Betriebsart "Optimaler Modus" ermittelt der Sensor die optimale Position in der Nut selbst. SCHUNK empfiehlt zur Einstellung der Sensoren die Betriebsart "Optimaler Modus". Weitere Informationen zur Montage des Sensors, } 5.4.5 [/ 36] 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 34: Ausschalthysterese Bei Magnetschaltern

    10 % des Nennhubes pro Backe Tab.: Minimal zu detektierende Hubdifferenz vom Nennhub Beispiel: Produkt mit 7 mm Nennhub pro Backe 7 mm * 20 % = 1.4 mm 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 35: Magnetschalter Mms 22 Montieren

    Sensor 2 (1) schaltet. Sensor 2 (1) mit Gewindestift (4) befestigen. Anzugsdrehmoment: 10 Ncm Produkt in Position "Greifer geschlossen" oder "Teil gegriffen" bringen und die Funktion testen. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 36: Programmierbaren Magnetschalter Mms 22-Pi1 Montieren

    ð Die optimale Position wird angezeigt. Sensor 1 (1) mit Gewindestift (3) befestigen. Anzugsdrehmoment: 10 Ncm Teachwerkzeug an den Sensor 1 (1) halten, um die Position zu bestätigen. ð Der Sensor 1 (1) ist eingelernt. Handlungsschritte für Sensor 2 wiederholen. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 37 Sensor 1 (1) einstellen, siehe Montage- und Betriebsanleitung Sensor. Handlungsschritte für Sensor 2 wiederholen. HINWEIS Ist kein Nutenstein vorhanden, den Sensor gemäß dem Maß I1 in die Nut (2) schieben, } 5.4.2 [/ 32]. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 38: Programmierbaren Magnetschalter Mms 22-Pi2 Montieren

    Sensor (1) in die Nut (2) eindrehen. ODER: Sensor (1) in die Nut (2) schieben, bis der Sensor (1) am Nutenstein (3) anliegt. Sensor (1) mit Gewindestift (4) fixieren. Anzugsdrehmoment: 10 Ncm Sensor (1) einstellen, siehe Montage- und Betriebsanleitung Sensor. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 39: Programmierbaren Magnetschalter Mms-P 22 Montieren

    ODER: Sensor 1 (1) in die Nut (2) schieben, bis der Sensor 1 (1) am Nutenstein (3) anliegt. Sensor 1 (1) mit Gewindestift (4) fixieren. Anzugsdrehmoment: 10 Ncm Sensor 1 (1) einstellen, siehe Montage- und Betriebsanleitung Sensor. Handlungsschritte für Sensor 2 wiederholen. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 40: Magnetschalter Mms 22-Iol Montieren

    55.2 50 AS 23.0 100 AS-KVZ / IS- 81.2 50 IS Auf Anschlag 23.0 50-KVZ Auf Anschlag 125 AS 59.6 50 AS-KVZ / IS- Auf Anschlag 125 IS 56.9 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 41 64 AS-KVZ / IS- 59.4 160 IS 75.5 26.5 160-KVZ 71.9 80 AS 22.0 160 AS-KVZ / IS- 111.9 80 IS 44.5 80-KVZ 80 AS-KVZ / IS- Tab.: Maße I1 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 42: Reedschalter Rms 22 Montieren

    Sensor 2 (1) schaltet. Sensor 2 (1) mit Gewindestift (4) befestigen. Anzugsdrehmoment: 10 Ncm Produkt in Position "Greifer geschlossen" oder "Teil gegriffen" bringen und die Funktion testen. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 43: Fehlerbehebung

    öffnen und schließen, das Produkt zur Reparatur an SCHUNK senden. Mindestdruck unterschritten. Luftversorgung prüfen. } 5.2.2 [/ 27] Druckluftleitungen vertauscht. Druckluftleitungen prüfen. } 5.2.2 [/ 27] Sensor defekt oder falsch eingestellt. Sensor einstellen oder tauschen. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 44: Produkt Macht Nicht Den Vollen Hub

    Zu viel Fett in den mechanischen Produkt reinigen und schmieren. Bewegungsräumen. } 7 [/ 46] Mindestdruck unterschritten. Luftversorgung prüfen. } 5.2.2 [/ 27] Bauteil defekt. Bauteil erneuern oder das Produkt mit einem Reparaturauftrag an SCHUNK senden. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 45: Öffnungs- Und Schließzeiten Werden Nicht Erreicht

    Öffnungs- und Schließzeiten nicht erreicht werden. Wenn trotz optimaler Luftanschlüsse die Öffnungs- und Schließzeiten gemäß Katalog nicht erreicht werden, empfiehlt SCHUNK den Einsatz von Schnellentlüftungsventilen direkt am Produkt. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 46: Wartung

    Wartung Variante mit Greifkrafterhaltung "Innengreifen" (IS) und "Außengreifen" (AS) Der Zylinderkolben muss mit einer Montagevorrichtung ausgerichtet werden. Daher wird empfohlen, die Wartung und den Dichtungswechsel bei SCHUNK durchführen zu lassen. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 47: Wartungsintervalle

    Alle Teile gründlich reinigen, auf Beschädigung und Verschleiß prüfen, ggf. Dichtungen und Verschleißteile wechseln, } 7.8 [/ 66]. Alle Schmierstellen mit Schmierstoff behandeln, [/ 48]. } 7.3 Kolben und Führungen mit Schmierstoff behandeln, } 7.5 [/ 49] 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 48: Schmierstoffe/Schmierstellen

    Verunreinigten lebensmittelkonformen Schmierstoff wechseln. Sicherheitsdatenblatt des Schmierstoffherstellers beachten. Je nach Belastung können zusätzlich die Führungen im Gehäuse nachgeschmiert werden. Hierfür am jeweiligen Sperrluftanschluss den Gewindestift entfernen und durch Schmiernippel ersetzen. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 49: Schraubensicherung

    Kolben über die Schmierstelle am Kolben (2) abgeschmiert werden. Verschlussschrauben (3) entfernen Schmiernippel (4) in Gehäuse eindrehen Greifer an vier Schmierstellen (1) und an Schmierstelle (2) abschmieren Schmiernippel (4) wieder entfernen Verschlussschrauben (3) eindrehen 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 50: Auseinander- Und Zusammenbauen

    Kolben (3/8) nach oben aus dem Gehäuse (1) herausdrücken. HINWEIS Zwischenbacke (13) nicht von der Grundbacke (2/7) demontieren. Grundbacken (2/7) aus dem Gehäuse (1) herausziehen. Schraube (43) lösen und Zwischenbacke (13) von der Grundbacke (2/7) demontieren. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 51 Dichtlippen der Dichtung (36) nicht durch die Zwischenbacke (13) beschädigen. Schrauben (42) nicht vollständig in den Deckel (12) einschrauben. Der Spalt zwischen seitlichem Deckel (12) und Gehäuse (1) sollte sich etwa halbieren. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 52: Variante Mit Greifkrafterhaltung "Außengreifend" (As)

    ACHTUNG! Füllstück (18) zu Wartungszwecken nicht demontieren, da das Produkt undicht werden kann. Falls das Füllstück (18) dennoch demontiert wird, Füllstück (18) beim Zusammenbau mit einer Flüssigdichtung abdichten. Schrauben (46) herausdrehen und Deckel (9) entfernen. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 53 Kolben (3/8) nach oben aus dem Gehäuse (1) herausdrücken. HINWEIS Zwischenbacke (13) nicht von der Grundbacke (2/7) demontieren. Grundbacken (2/7) aus dem Gehäuse (1) herausziehen. Schraube (43) lösen und Zwischenbacke (13) von der Grundbacke (2/7) demontieren. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 54 Bei den Baugrößen 40-100 wird der Zylinderkolben mit Hilfe einer Montagevorrichtung montiert. Bei den Baugrößen 125-380 wird der Zylinderkolben mit Hilfe von zwei Montagevorrichtungen montiert. Zylinderkolben bei Abmessungen der Montagevorrichtung, } 7.7.1 [/ 64]. Baugröße 40 - 100 montieren 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 55 Vorrichtung (100) vorsichtig über den Zylinderkolben stülpen und mit den Schrauben (101) auf dem Gehäuse (1) montieren. Schraube (45) mit dem geforderten Anzugsdrehmoment anziehen, [/ 63]. } 7.6.6 Vorrichtung (100) entfernen. Zusammenbau abschließen, siehe folgenden Abschnitt "Endmontage". 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 56 Vorgängerversion: Formdichtung (14) in das Gehäuse (1) einsetzen. Hinweis: Das Produkt muss sich in Position "Greifer geschlossen" befinden, damit ein Einklemmen der Formdichtung (14) verhindert wird. Nachfolgeversion: Flachdichtring (39) in den seitlichen Deckel (12) einsetzen. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 57: Variante Mit Greifkrafterhaltung "Innengreifen" (Is)

    Produkt vorsichtig auseinanderbauen. Auseinanderbauen Druckluftleitungen entfernen. Schrauben (47) herausdrehen. Vorgängerversion: Abdeckung (5) und Dichtung (37/20) entfernen. Nachfolgeversion: Abdeckung (5) und Flachdichtung (20) entfernen. Am Gehäuse (1) die Einbaulagen der Grundbacke (2/7) und des seitlichen Deckels (12) markieren. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 58 Zwischenbacke (13) nicht von der Grundbacke (2/7) demontieren. Grundbacken (2/7) aus dem Gehäuse (1) herausziehen. Schraube (43) lösen und Zwischenbacke (13) von der Grundbacke (2/7) demontieren. Zusammenbauen HINWEIS Sämtliche Schrauben mit gefordertem Anzugsdrehmoment anziehen, } 7.6.6 [/ 63]. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 59 Formdichtung (14) verhindert wird. Nachfolgeversion: Flachdichtring (39) in den seitlichen Deckel (12) einsetzen. Seitlichen Deckel (12) aufsetzen, dabei die richtige Einbaulage beachten. HINWEIS Dichtlippen der Dichtung (36) nicht durch die Zwischenbacke (13) beschädigen. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 60: Variante Mit "Kraftverstärkungszylinder" (Kvz)

    Füllstück (18) dennoch demontiert wird, Füllstück (18) beim Zusammenbau mit einer Flüssigdichtung abdichten. Schrauben (41) herausdrehen, Deckel (4) entfernen. Schraube (40/45) herausdrehen und Zylinderkolben (10/6) aus dem Zwischengehäuse (65) entfernen. Zwischengehäuse (65) abnehmen. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 61 Zweiten Zylinderkolben (6/10) mit der Schraube (40/45) auf dem Zwischenkolben montieren. Sicherstellen, dass die Dichtlippen der Dichtung (30) beim Einschieben des zweiten Zylinderkolbens nicht beschädigt werden. Dichtungen (32/38) und (34) in das Zwischengehäuse (65) einsetzen. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 62 Nur für Vorgängerversion: Einen Streifen Plast-o-Seal entlang des seitlichen Deckels (12) anbringen, } 7.6.5 [/ 63]. Vorgängerversion: Dichtung (37/20) in das Gehäuse (1) einsetzen. Nachfolgeversion: Flachdichtung (20) in das Gehäuse (1) einsetzen. Abdeckblech (5) mit den Schrauben (47) festschrauben. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 63: Lage Des Plast-O-Seal (Vorgängerversion)

    Lage des Plast ‐ o ‐ Seal 7.6.6 Anzugsdrehmoment für Schrauben Lage der Positionsnummern, } 7.8 [/ 66] Tab.: Anzugsdrehmoment [Ncm] Pos. Baugröße 0.75 0.75 1.35 1.35 1017 2030 0.75 1.35 1.35 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 64: Montagevorrichtung Zylinderkolben Mit Greifkrafterhaltung

    DPG-plus DPG-plus DPG-plus Tab.: Schraube für Montagevorrichtung Bezeichnung DPG-plus Schraube (DIN EN ISO 4762) M3 x 20 M3 x 25 M5 x 30 M5 x 35 M6 x 40 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 65: Baugrößen 125 - 380

    90.5 57.5 DPG-plus 200 DPG-plus 240 13.5 DPG-plus 300 114.3 17.5 DPG-plus 380 13.5 DPG-plus 125 DPG-plus 160 58.5 74.5 DPG-plus 200 DPG-plus 240 DPG-plus 300 115.3 DPG-plus 380 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 66: Zusammenbauzeichnung (Vorgängerversion)

    Ab Baugröße 100 Pos. 38 bei Baugröße 40 – 80 Pos. 32 bei Baugröße 100 – 380 Ab Baugröße 125 Ab Baugröße 200 Bis Baugröße 240 Nur Baugröße 380 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 67: Zusammenbau Der Varianten "Außengreifend" (As) / "Innengreifend" (Is) / Ohne Greifkrafterhaltung

    Wartung 7.8.1 Zusammenbau der Varianten "Außengreifend" (AS) / "Innengreifend" (IS) / ohne Greifkrafterhaltung Zusammenbau der Varianten Außengreifend (AS) / Innengreifend (IS) / ohne Greifkrafterhaltung (Vorgängerversion) 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 68: Zusammenbau Des Kraftverstärkungszylinders

    Wartung 7.8.2 Zusammenbau des Kraftverstärkungszylinders Zusammenbau der Variante mit Kraftverstärkungszylinder (Vorgängerversion) Greifervarianten mit Kraftverstärkungszylinder sind für den Einsatz in explosionsgeschützten Anwendungen (EX) nicht zulässig. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 69: Zusammenbauzeichnung (Nachfolgeversion)

    Im Ersatzteilpaket "Dichtsatz" enthalten. Das Ersatzteilpaket kann nur komplett bestellt werden. Ab Baugröße 100 Pos. 38 bei Baugröße 40 – 80 Pos. 32 bei Baugröße 100 – 380 Ab Baugröße 125 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 70: Zusammenbau Der Varianten "Außengreifend" (As) / "Innengreifend" (Is) / Ohne Greifkrafterhaltung

    Wartung 7.9.1 Zusammenbau der Varianten "Außengreifend" (AS) / "Innengreifend" (IS) / ohne Greifkrafterhaltung Zusammenbau der Varianten Außengreifend (AS) / Innengreifend (IS) / ohne Greifkrafterhaltung (Nachfolgeversion) 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 71: Zusammenbau Des Kraftverstärkungszylinders

    Wartung 7.9.2 Zusammenbau des Kraftverstärkungszylinders Zusammenbau der Variante mit Kraftverstärkungszylinder (Nachfolgeversion) Greifervarianten mit Kraftverstärkungszylinder sind für den Einsatz in explosionsgeschützten Anwendungen (EX) nicht zulässig. 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 72: Anhang

    304305 1315961 50-1-IS-EX 304214 1315203 50-1-IS-KVZ 304300 1315965 50-1-IS-V 1321194 50-1-KVZ 304307 1315952 50-1-V 1321189 50-2 304302 1315955 50-2-AS 304304 1315960 50-2-AS-EX 304213 1315200 50-2-AS-V 1321193 50-2-EX 304211 1315198 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 73 304225 1315233 64-2-IS-V 1321203 64-2-KVZ 304318 1315970 64-2-V 1321197 80-1 304321 1315977 80-1-AS 304323 1315983 80-1-AS-EX 304232 1315244 80-1-AS- 304329 1315985 80-1-AS-V 1321210 80-1-EX 304230 1315236 80-1-IS 304325 1315987 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 74 1316044 100-1-IS-V 1321219 100-1-KVZ 304337 1316029 100-1-V 39304331 1321214 100-2 304332 1316031 100-2-AS 304334 1316042 100-2-AS-EX 304243 1315255 100-2-AS-V 1321218 100-2-EX 304241 1315253 100-2-IS 304336 1316045 100-2-IS-EX 304245 1315262 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 75 304348 1316062 125-2-V 39304342 1321226 160-1 304351 1316076 160-1-AS 304353 1316081 160-1-AS-EX 304262 1315278 160-1-AS- 304359 1316082 160-1-AS-V 39304353 1321237 160-1-EX 304260 1315274 160-1-IS 304355 1316084 160-1-IS-EX 304264 1315280 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 76 200-2-AS 304364 1316093 200-2-AS- 304273 1315290 200-2-AS-V 39304364 1321245 200-2-EX 304271 1315287 200-2-IS 304366 1316095 200-2-IS-EX 304275 1315294 200-2-IS-V 1321247 200-2-V 39304362 1321243 240-1 304371 1316099 240-1-AS 304373 1316101 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 77 1315319 300-1-IS-V 1321261 300-1-V 1321255 300-2 304382 1316108 300-2-AS 304384 1316110 300-2-AS- 304513 1315315 300-2-AS-V 1321259 300-2-EX 304511 1315310 300-2-IS 304386 1316112 300-2-IS-EX 304515 1315323 300-2-IS-V 1321262 300-2-V 1321256 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 78 Anhang DPG-plus Identnummer Identnummer Vorgängerversion Nachfolgeversion 380-1 304391 304391 380-1-AS 304393 304393 380-1-AS-V 1321265 380-1-IS 304395 304395 380-1-IS-V 1321266 380-1-V 1321263 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 79: Einbauerklärung

    Anhang VII, Teil B wurden erstellt. Bevollmächtigter zur Zusammenstellung der technischen Unterlagen: Stefanie Walter, Adresse: siehe Adresse des Herstellers Lauffen/Neckar, Mai 2023 Dr.-Ing. Manuel Baumeister, Head of Systems Engineering, Technology & Innovation 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...

  • Seite 80: Information Zur Rohs-Richtlinie, Reach-Verordnung Und Zu Besonders Besorgniserregenden Inhaltsstoffen (Svhc)

    Kandidatenliste mit einem Massegehalt über  0,1 %. Gemäß Artikel  33, Absatz 1 der Verordnung (EG) Nr. 1907/2006 kommt SCHUNK seiner Informationspflicht zur „Weitergabe von Informationen über Stoffe in Erzeugnissen“ nach und führt in einer bei SCHUNK einsehbaren Übersicht die betroffenen Kompontenten und die verwendeten Stoffe auf.
  • Seite 81 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 82 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 83 32.00 | DPG-plus | Montage- und Betriebsanleitung | de | 389030...
  • Seite 84 SCHUNK SE & Co. KG Spanntechnik | Greiftechnik | Automatisierungstechnik Bahnhofstr. 106 - 134 D-74348 Lauffen/Neckar Tel. +49-7133-103-0 Fax +49-7133-103-2399 info@de.schunk.com schunk.com Folgen Sie uns I Follow us Wir drucken nachhaltig I We print sustainable...
