6
Anhang
6.1
Technische Daten
6.1.1
Leitfähigkeitsmessung
Messbereich
Maximaler Fehler
Linearität
Rauschen
Drift (elektronisch)
Temperaturabhängigkeit
Bereichsreserve
Messrate
6.1.2
Leitfähigkeitsdetektor
Aufbau
Messprinzip
Zellvolumen
Zellkonstante
Maximaler Gegendruck für
Messzelle
Thermostatisierung
Arbeitstemperatur
Max. Temperaturabweichung ± 2.5 °C
Aufheizzeit
Temperaturstabilität
Anschluss für Detektorblock
6.1.3
Injektionsventil
Schaltdauer des Aktuators
Druckfestigkeit
792 Basic IC
0...1000 µS/cm (Auflösungsschritt: 0.56 nS/cm)
± 10 µS/cm und
± 1 % vom Messwert (k = 16.7/cm)
Abweichungen < ± 5 µS/cm
typ. 3 nS/cm
typ. < 10 nS/cm / h
typ. < 40 nS/cm / °C
> 33 % (k = 16.7/cm)
10 Messungen/s fix
Thermostatisierter Leitfähigkeitsdetektor mit
2 ringförmigen Stahlelektroden
Wechselstrommessung mit 1 kHz Frequenz und
ca. 1.7 V Amplitude (peak to peak).
1.5 µL
ca. 17 /cm (der genaue Wert ist auf dem Detektor
aufgedruckt)
5.0 MPa (50 bar)
Dynamische Regelung auf Arbeitstemperatur
40 °C
≥ 30 min
≤ 0.01 °C bei konstanter Umgebungstemperatur

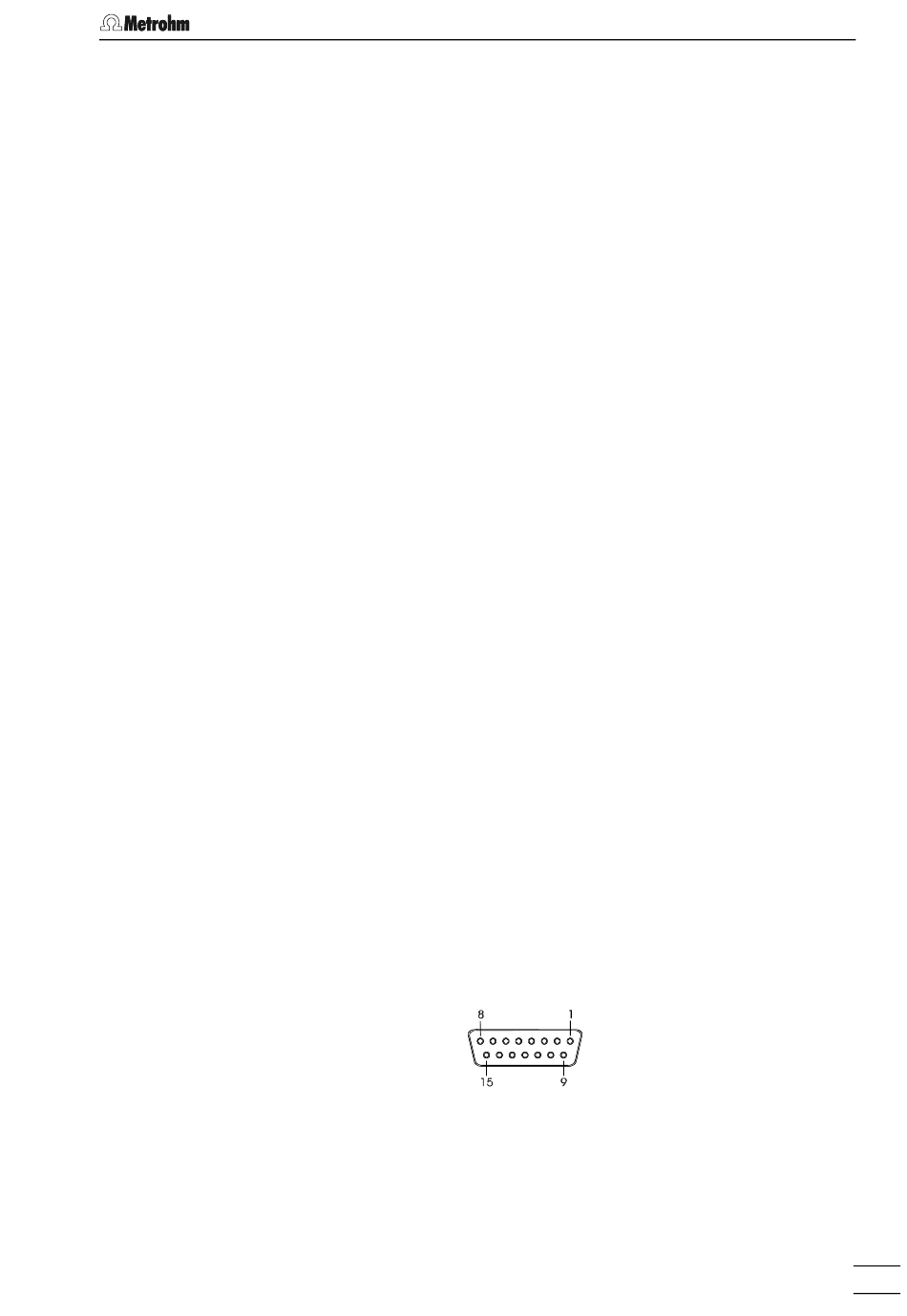

Dsub-Stecker 15-polig (weiblich)
100...150 ms
25 MPa (250 bar)
6.1 Technische Daten
159
