Einlassventil
6.2824.090
95
96
97
98
99
100
101

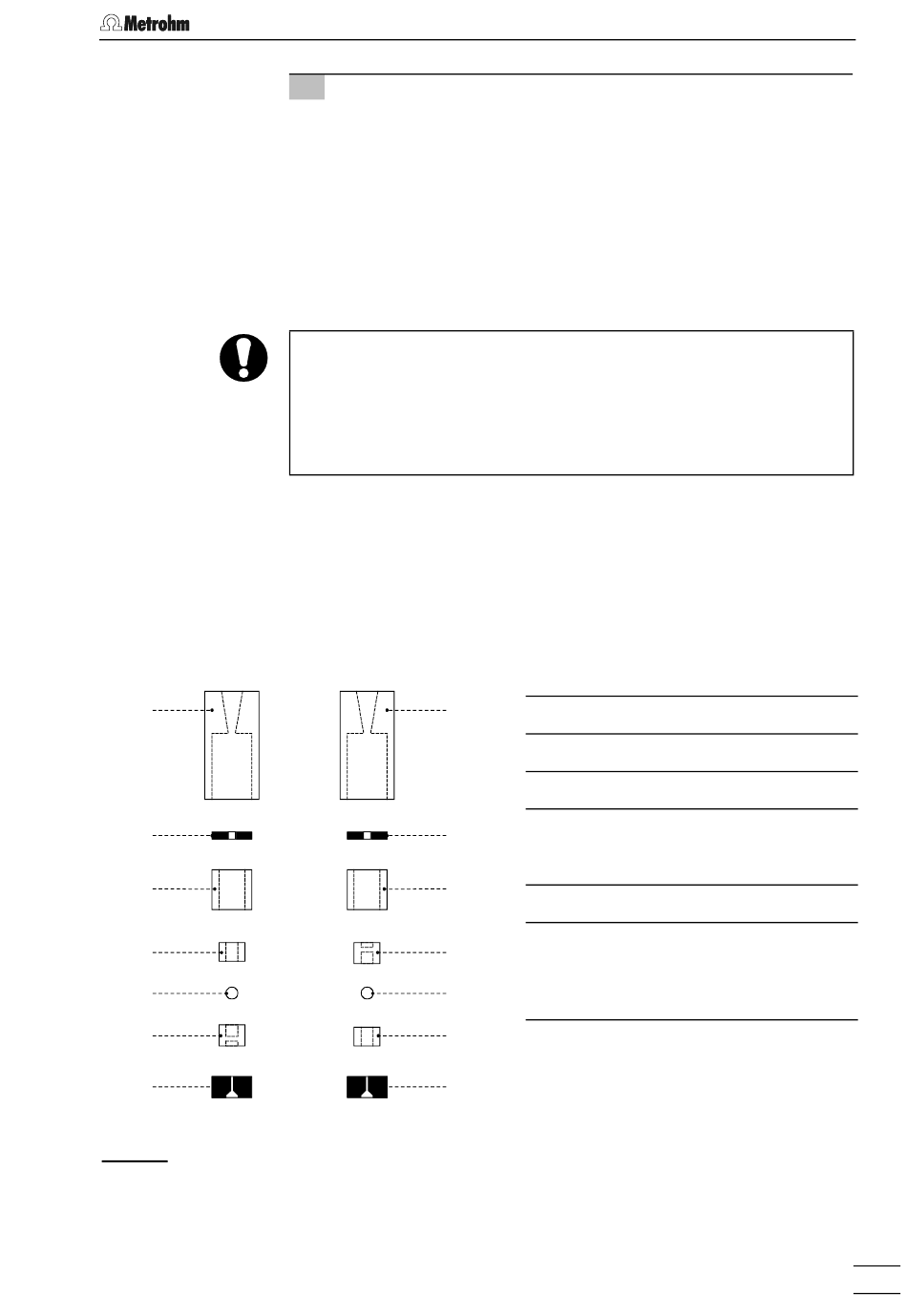

Abb. 18: Bestandteile von Einlassventil
und Auslassventil 91
792 Basic IC
6
Montieren des Pumpenkopfes
• Bestandteile des Pumpenkopfes 34 gemäss Abb. 16 wieder
zusammensetzen. Schraube 81 von Hand fest anziehen.
Kolbenpatrone 85 zuerst von Hand bis zum Anschlag, an-
schliessend mit einem Schraubschlüssel noch um 15° weiter
anziehen. Die beiden Ventilschraubhalterungen 92 mit einem
Schraubschlüssel fest anziehen.
• Pumpenkopf 34 mit Hilfe der 4 Befestigungsschrauben 33
wieder auf der Pumpe montieren. Schrauben dabei mit dem
Inbusschlüssel 6.2621.030 fest anziehen.
Damit der Pumpenkopf nicht verkehrt positioniert wird, ist er auf der
Rückseite mit unterschiedlichen Bohrungstiefen für die Befestigungs-
bolzen versehen, d.h. 1 Befestigungsbolzen ist länger als alle ande-
ren. Die Bohrung mit der grössten Tiefe muss folglich dem längsten
Bolzen zugeordnet werden. Ist dies nicht der Fall, so zeigt die Pumpe
keine einwandfreie Funktion.
• Verbindungskapillare 35 wieder am Pumpenkopf 34 an-
schrauben (siehe Abb. 3).
• Ansaugschlauch wieder auf Ansaugkapillare 32 am Pumpen-
kopf 34 aufstecken.
Auslassventil
6.2824.080
95
96
97
100
99
98
101
90
5.2 Wartung und Unterhalt
95
Ventilgehäuse
96
Dichtungsring (schwarz)
97
Hülse
98
Saphirhülse
Die glänzende Seite muss gegen
die Saphirkugel zeigen
99
Saphirkugel
100
Keramikhalterung für Saphir-
kugel
Die grössere Vertiefung muss
Richtung Saphirkugel zeigen
101
Dichtung
Die grössere Öffnung muss nach
aussen zeigen
149
